    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.

    Zx118 odbicie lustrzane

    Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 830
    3 864
    Oszczędzasz 966
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 830
    3 864
    Oszczędzasz 966
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    Gotowy projekt domu Zx118 - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.
    duże, zaciszne atrium
    wejście przez garaż
    miejsce na głębokie szafy
    sypialnia z łazienką i garderobą
    szeroki garaż= miejsce na rower/ regały
    podcienia osłonięte przesuwnymi roletami

    Parter 162,1 / 187,9

    Salon
    29,9 m²
    Jadalnia
    17,2 m²
    Kuchnia
    9,1 m²
    Spiżarka
    2,5 m²
    WC
    1,7 m²
    Sień
    4,8 m²
    Hol
    23,9 m²
    Garaż
    25,5 m²
    Pokój
    15,7 m²
    Pokój
    15,8 m²
    Pokój
    14,9 m²
    Łazienka
    4,1 m²
    Garderoba
    4,0 m²
    Łazienka
    9,0 m²
    Pom. gosp.
    9,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny parterowy dom w układzie atrialnym z garażem dużą jadalnią i salonem.

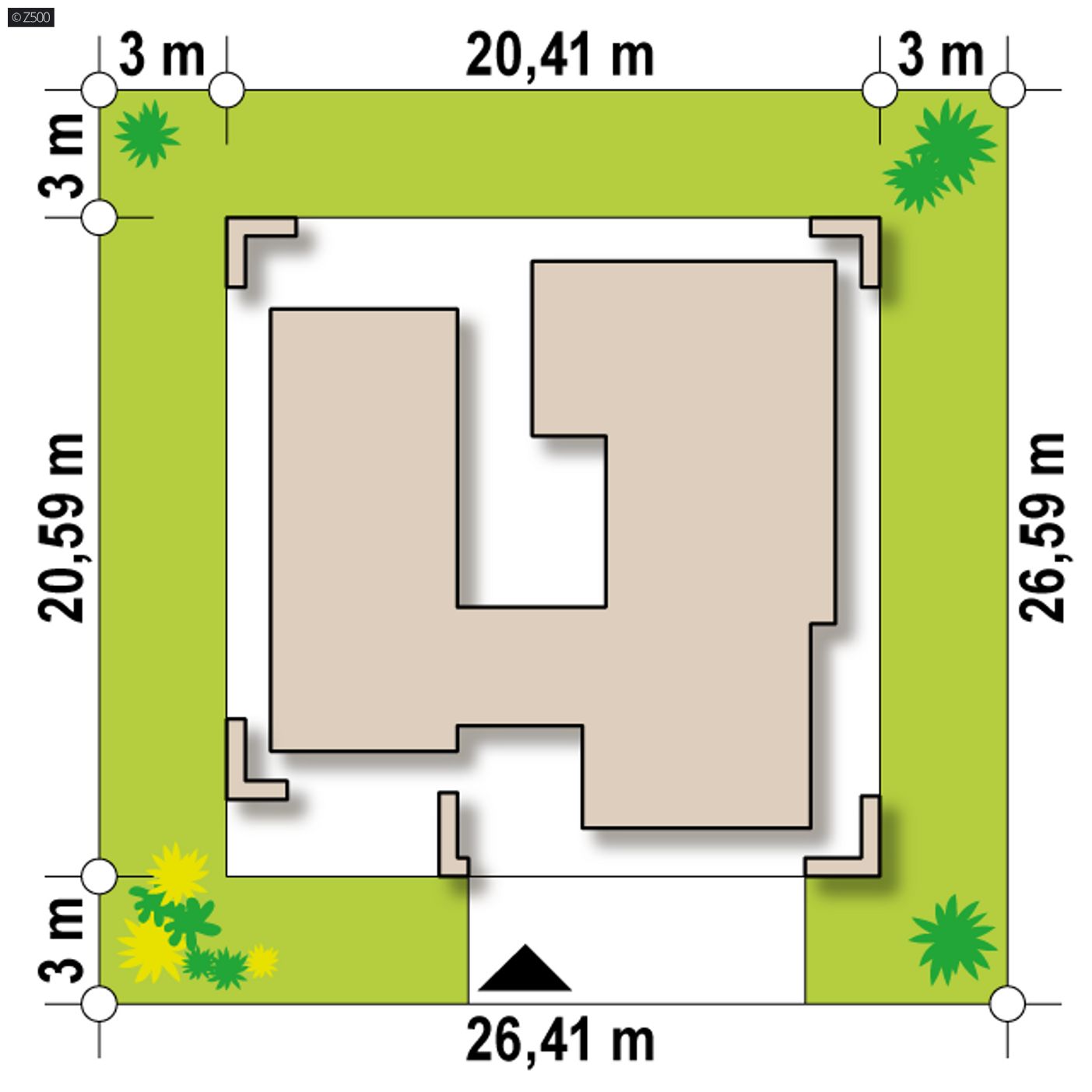

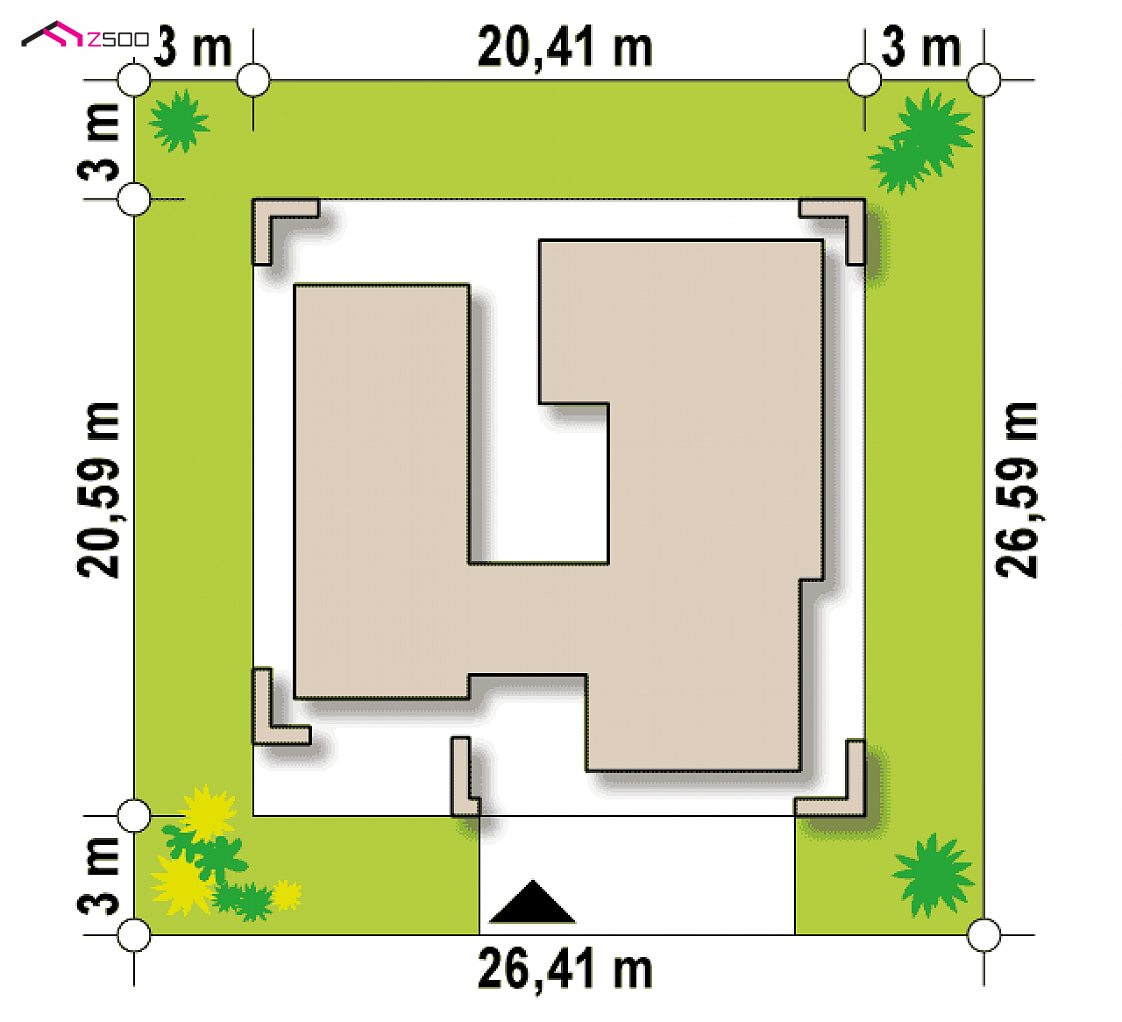

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    26,41 m
    długość
    26,59 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    20,41 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    162,1 / 187,9 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    362,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    25,5 m²
    Kubatura
    535,61 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,75 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    296,43 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    26,41 x 26,59 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    94,1 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    77,67 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx118

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 383 479  255 653

    46%40%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +500 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Ważne! Przeczytaj, zanim wybierzesz: zmiana warunków technicznych.

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 830
    3 864
    Oszczędzasz 966

    Zx118

    Nowoczesny, jednorodzinny, parterowy dom atrialny z płaskim dachem.

    Architektonika z wierzchu przypomina nieco skorupę żółwia. Biały tynk w połączeniu z drewnem a na zewnątrz bryłę przykryto szarą płytę elewacyjną. Na „skorupie żółwiowego pancerza” można dodatkowo zamontować przesuwne rolety, które zasunięte ochronią nas przed wścibskim okiem sąsiada, a odsunięte dostarczą odpowiedniej ilości światła i dobrego nastroju. Zx118 będzie również długowieczny niczym żółw. Nacieszy się nim kilka pokoleń.

    Centralnie umieszczone atrium nie jest zadaszone, więc będąc w zacisznym osłonięciu można swobodnie korzystać z kąpieli słonecznych. Aranżacja tej przestrzeni zostawia nam wiele dowolności. Pięknie wpisywałby się tu kompleks zieleni z oczkiem wodnym lub z wydzielonym miejscem na zabawę dla dzieci.

    U progu wita nas zadaszone wejście i spora sień mieszcząca głębokie szafy. Lewe skrzydło to część dzienna domu. Widna kuchnia, doświetlona jadalnia i przestronny salon z dwustronnym kominkiem oraz akwarium.

    Prawe skrzydło to nocna część domu. W prywatnych pomieszczeniach rodzinnych znajdują się dwie gustowne łazienki, z czego jedna stanowi integralną część sypialni i osobistej garderoby. Ponieważ architekt zaprojektował wc niedaleko salonu, goście nie będą mieli wymówki, aby korzystać z naszej łazienki. Czyli to, jakiego pudru używamy aby wyglądać tak kwitnąco, na zawsze pozostanie naszą słodką tajemnicą…

    Duży garaż na tzw. 1,5 miejsca bez problemu pomieści samochód i motocykl lub funkcjonalne regały dla naszej „graciarni”.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1811
    • - TRM-937
    • - SZ5 Zx118 CE (DOM SZ1-83)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
