Z324
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

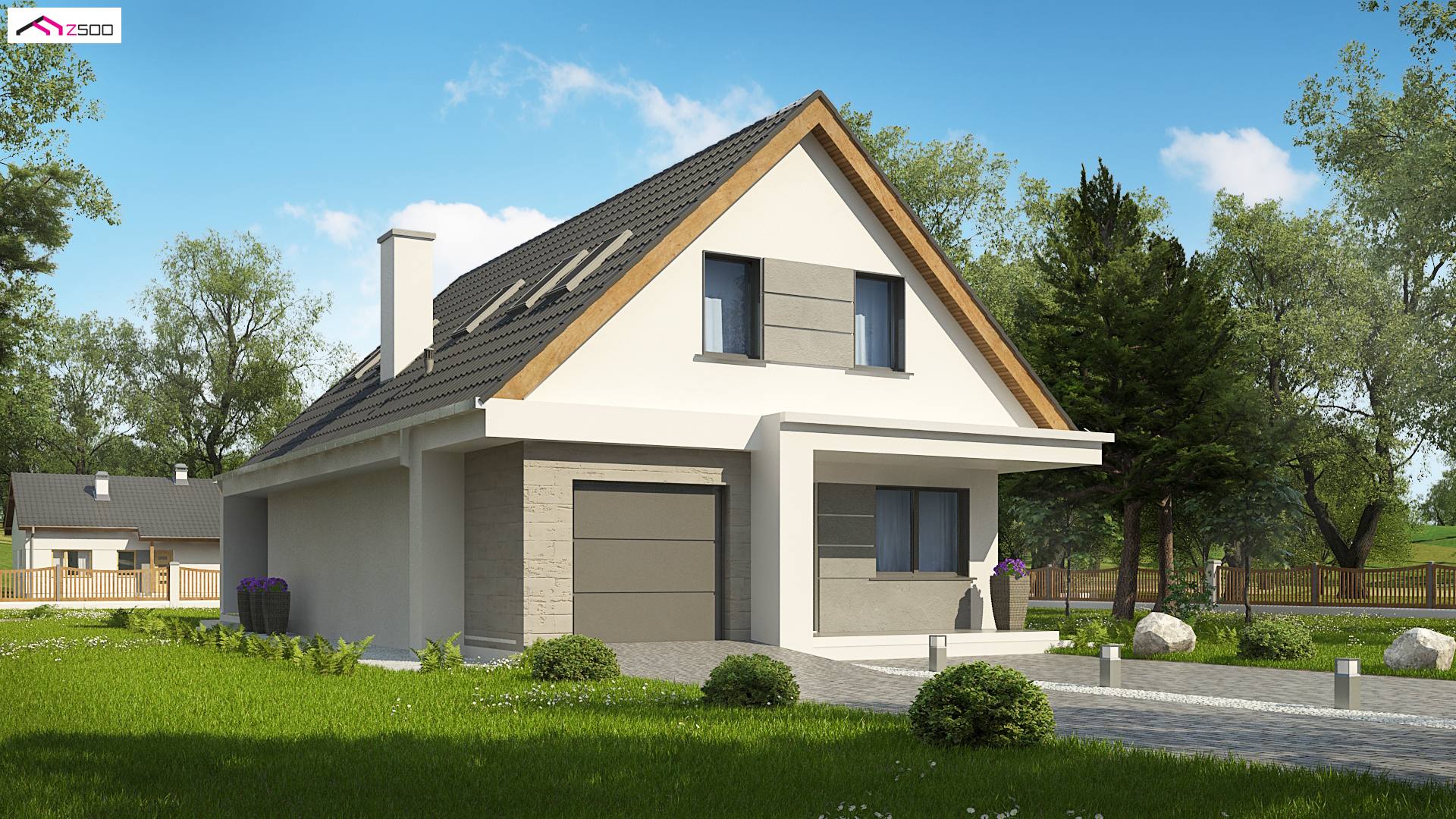

Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę

Z324 odbicie lustrzane
projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę

murowany
murowany
dostępność projektu: 3 dni robocze
4 850
4 365
Oszczędzasz 485
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 850
4 365
Oszczędzasz 485
Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę
Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę
Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę
Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę
Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę
Gotowy projekt domu Z324 - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę

Parter 77,6 / 103,0

Salon+jadalnia
40,2 m²
Kuchnia
9,6 m²
Spiżarka
2,4 m²
WC
1,5 m²
Gabinet
9,2 m²
Hol
9,8 m²
Sień
5,0 m²
Pomieszczenie gospodarcze
6,9 m²
Garaż
18,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę

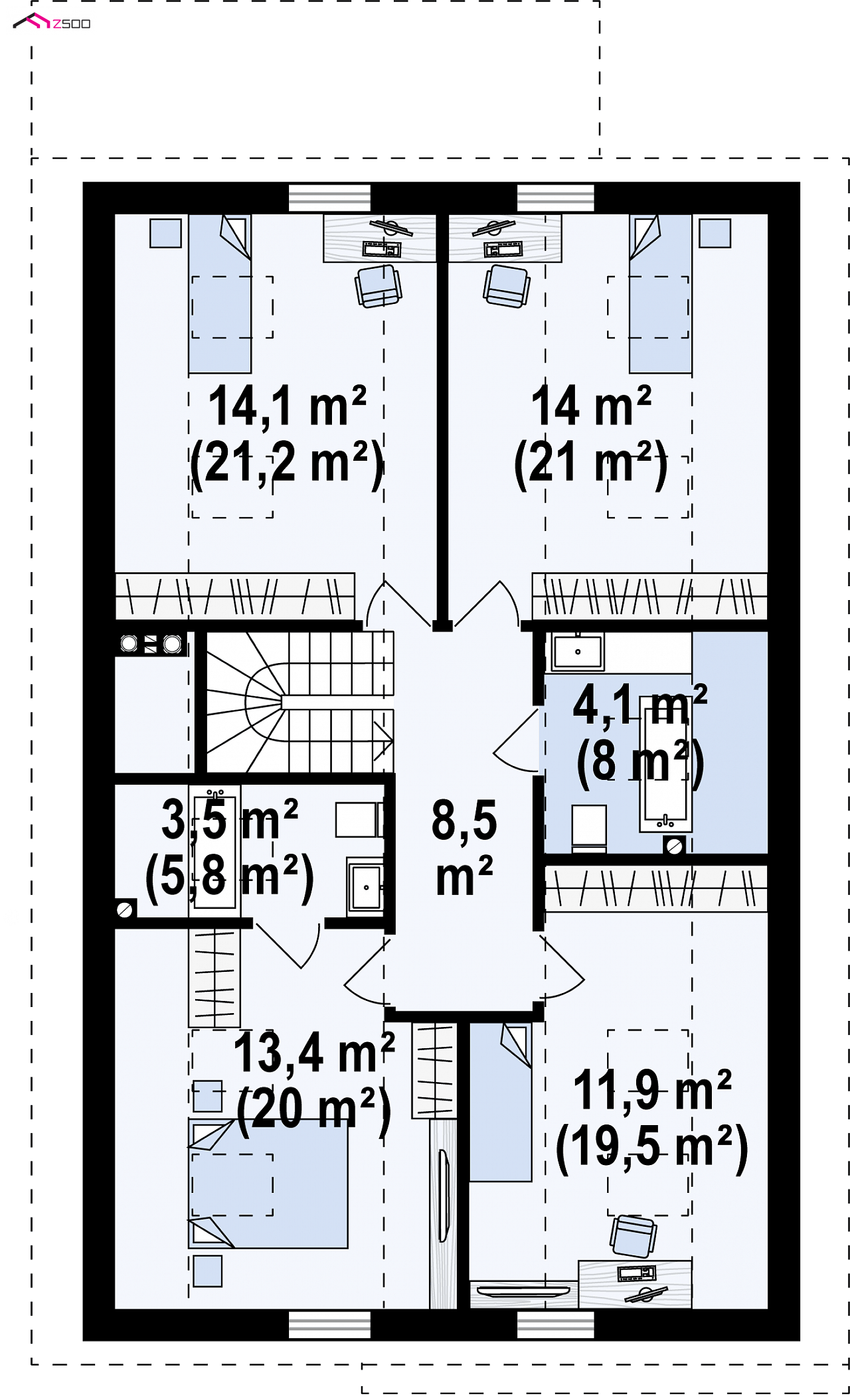

Poddasze 72,0 / 108,1

Pokój
13,9 m² / 21,2 m²
Pokój
13,8 m² / 21,0 m²
Pokój
13,5 m² / 20,3 m²
Pokój
11,6 m² / 19,5 m²
Łazienka
4,0 m² / 8,0 m²
Hol
11,3 m² / 11,9 m²
Łazienka
3,9 m² / 6,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - projekt wygodnego domu z garażem i poddaszem użytkowym na wąską działkę

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
16,82 m
długość
22,84 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
9,82 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
149,6 / 211,1 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
140,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
18,5 m²
Kubatura
532,23 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,42 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
43°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
207,29 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
16,82 x 22,84 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
54,09 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
52,42 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z324

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 4 365
murowany
murowany
dostępność projektu: 3 dni robocze
4 850
4 365
Oszczędzasz 485
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 850
4 365
Oszczędzasz 485

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Z324 to propozycja klasycznego domu jednorodzinnego z dachem dwuspadowym i jednostanowiskowym garażem. Duży walor stanowią okna dachowe, a śnieżnobiały tynk w połączeniu z szarością kamienia i gzymsami ozdobnymi nada wrażenia elegancji całości konstrukcji.

Wdzięczne i ujmujące wnętrza budynku, gustownie urządzone ręką pani domu, zachęcają do przebywania w zaciszu domowego ogniska. Przestronny salon połączony z jadalnią daje wiele możliwości ustawności podczas meblowania mieszkania. Duże okna portfenetrowe maksymalnie doświetlają go od strony ogrodu. Funkcjonalny blat będący wyspą kuchenną oddziela aneks kuchenny od części jadalnej, a podręczną spiżarkę doceni każda gospodyni. Dodatkowy pokój może pełnić funkcje gabinetu lub pokoju gościnnego dla odwiedzającej nas rodziny.

Piętro to cztery skąpane w słońcu pokoje, które dzięki oknom dachowym zawsze dostarczają odpowiednią ilość światła. Pomieszczenia mogą być zarówno sypialniami jak i pokojami dla dzieci. Jeden z nich posiada przybudowaną prywatną łazienkę, więc może służyć jako sypialnia rodziców.

Dom dedykowany jest dla rodziny z dwojgiem lub trojgiem dzieci.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1805
  • - TAS-477
  • - SZ5 Z324 CE (DOM OZ9-97)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 850
4 365
Oszczędzasz 485

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Patrycja P.
witam serdecznie , czy jest tu inwestor który budował ten domek w Wielkopolsce?
Chciałabym zobaczyć na żywo jak wygląda z zewnątrz.

Tomasz
Na rysunku poddasza widać 2 przerywanie linie wyznaczające zapewne jakąś wysokość. Mam pytanie czy pierwsza linia to 140cm a druga 220cm? Mam prawie 2m wzrostu zatem to bardzo istotna kwestia.
Proszę o odpowiedź.

PS. jak zmienią się te wysokości przy założeniu, że podwyższy się scianę kolankową o jeden blok (ok. 20cm)?

Edyta P.
Bardzo udany projekt! Zastanawiam się nad jego budową lecz mam pytanie czy można w nim podnieść nieco ściankę kolankową? Chciałabym wygospodarować więcej miejsca na poddaszu. O ile mogę podnieść ściankę aby nie popsuć wyglądu domu?

Obsługa klienta

Do Edyta P. : Witam, oczywiście można podnieść ściankę kolankową i nie powinno to zepsuć ogólnego wyglądu. Zmian dokonuje się na etapie adaptacji u wybranego przez siebie architekta lub przez nasze studio adaptacji.

Psakkowicz
DoObsługa klienta: w tym projekcie aby zmienic scianke kolankowa trzeba zmienic kat dachu, gdyz nie mozna go "uniesc wyzej bo nie zgra sie z okapami ozdobnymi ( gzymsami ) wiec ma to jakis wplyw aby przekroczyc dane z warunkow zabudowy

Marcin K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Psakkowicz : Zatem jak ma się zgranie gzymsów z dachem po podniesieniu ściany kolankowej. Czy takie zgranie w ogóle będzie miało miejsce? Jeśli sie da to wykonać to jaki wówczas będzie kąt dachu?
