Zx94
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx94 - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.

Zx94 odbicie lustrzane
Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.

koncepcja
koncepcja
koncepcja
koncepcja
lustrzane odbicie
Gotowy projekt domu Zx94 - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.
Gotowy projekt domu Zx94 - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.
Gotowy projekt domu Zx94 - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.
Gotowy projekt domu Zx94 - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.

Parter 137,2 / 187,9

Sień
4,6 m²
Hol+schody
9,8 m²
Hol
6,7 m²
Pralnia
7,3 m²
Łazienka
5,7 m²
Garderoba
7,1 m²
Pokój
14,0 m²
Salon+jadalnia
38,9 m²
Kuchnia
14,3 m²
Łazienka
3,9 m²
Gabinet
21,0 m²
Garaż
37,6 m²
Pomieszczenie gospodarcze
13,1 m²
Spiżarka
3,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.

Poddasze 52,7 / 55,1

Hol
6,8 m² / 7,8 m²
Garderoba
4,0 m² / 4,1 m²
Pokój
14,7 m² / 14,9 m²
Pokój
14,0 m²
Garderoba
4,9 m²
Łazienka
8,4 m² / 9,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom z ostrym 2spadowym dachem, 4 sypialniami oraz garażem na 2 auta.

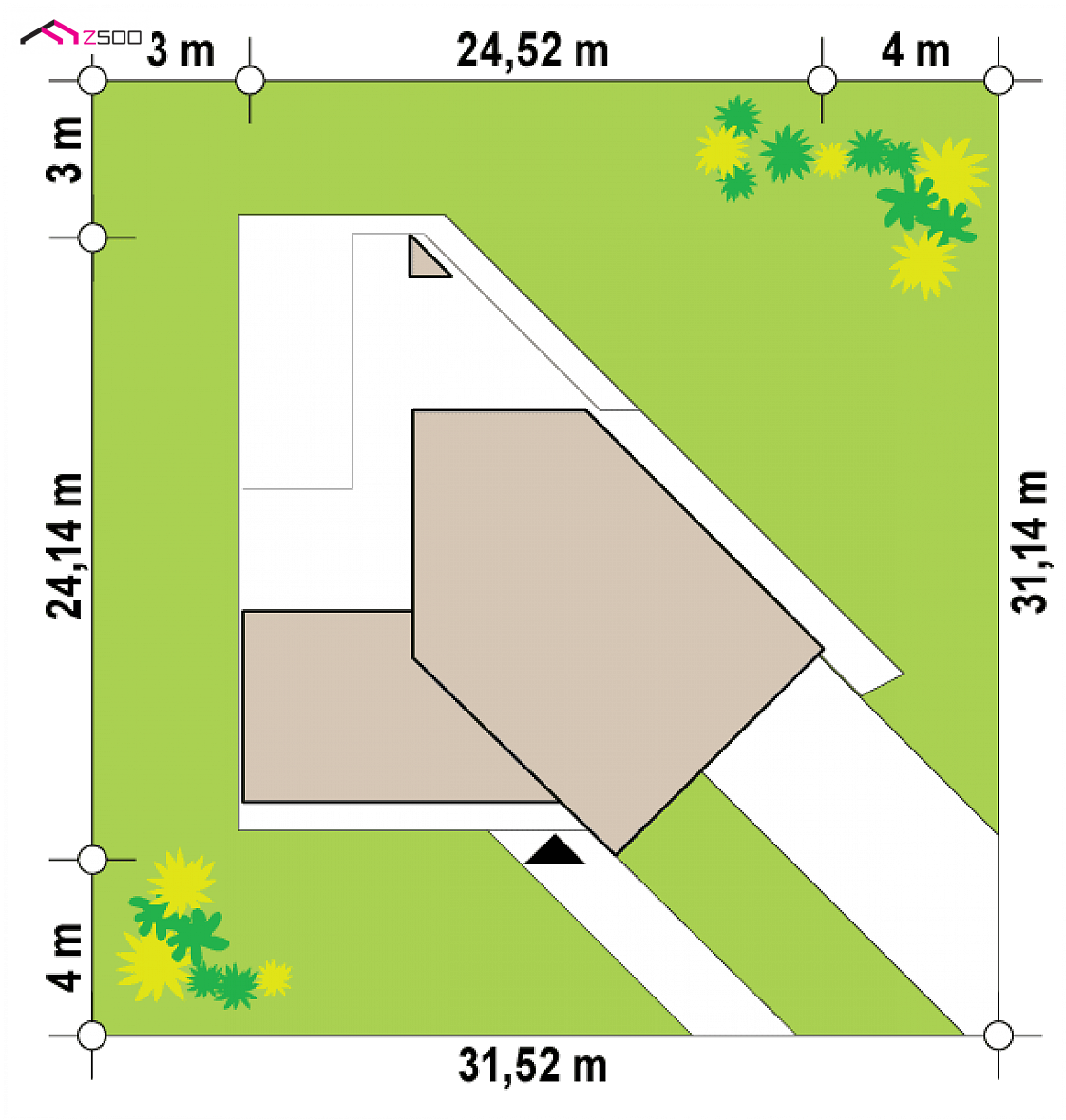

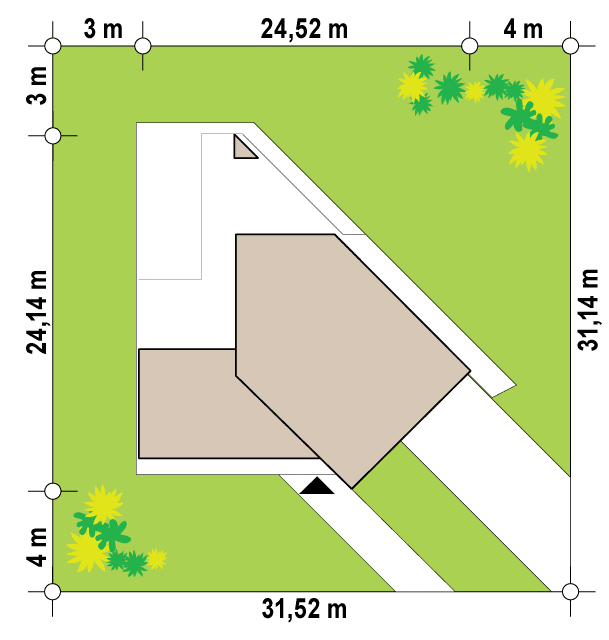

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
30,52 m
długość
30,14 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
24,52 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
189,9 / 243,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
232,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
37,6 m²
Kubatura
706,31 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
10 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
22° / 30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
275,4 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
30,52 x 30,14 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Pokrycie dachu
gont/papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Zx94

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
koncepcja
koncepcja
koncepcja
koncepcja
lustrzane odbicie

Zx94 jest propozycją domu z poddaszem użytkowym w nowoczesnym stylu. Posiada połączenie dwóch rodzajów dachu. Część bryły pokryto dachem płaskim, drugą część ostrym dachem dwuspadowym. Budynek idealnie będzie wpisywał się w krajobraz działki, która zawiera właśnie takie wymagane warunki zabudowy.

Kolorystyki do ozdoby elewacji użyto w odcieniach bieli i grafitu, które, będąc elegancką klasyką, długo pozostaną na czasie. Poprzeczne deskowania to element dekoracyjny, który może być nie tylko surową deską, lecz także pergolą dla winnej latorośli.

Powierzchnia Zx94 wynosi ok 190m2, zaś poddasze użytkowe znajduje się nad częścią domu pokrytą stromym dachem.

Lewe Skrzydło domu stanowi prosta bryła z dachem płaskim i właśnie tam ulokowano wejście do wnętrza domu. Wejście zadaszono i cofnięto centralnie w stosunku do elewacji.

Wchodząc do domu, na wprost ukazuje się nam otwarta przestrzeń części dziennej z wysokim sufitem. Dwie ściany opisywanego salonu zostały przeszklone oknami do podłogi, aplikując nam na co dzień dużą dawkę światła i radości. Po otwarciu na oścież szklanych drzwi powiększamy część dzienną o część tarasową. Umieszczono ją od strony ogrodu, gdzie przeciągnięto dach oparty na trójkątnym słupie stanowiącym zadaszenie tarasu. Dzięki powiększeniu części dziennej rodzinne spotkania w dużym gronie pozostaną wyryte w pamięci na bardzo długo.

Lewa strona to część prywatna. Znajduje się w niej główna sypialnia z garderobą i łazienką oraz osobna pralnia. Sypialnia ulokowana od strony ogrodu posiada duże przeszklenia do samej podłogi. Wyjście na taras prowadzi również z korytarza na wprost drzwi do pralni.

Prawe skrzydło to dwustanowiskowy garaż z przejściem do dużego pomieszczenia gospodarczego, dostępnego również z zewnątrz. Ułatwia to komunikację między ogrodem a częścią wewnętrzną budynku. Ogniwem łączącym garaż z resztą domu jest spiżarka. To tutaj wstawiono drzwi prowadzące pośrednio z garażu do kuchni. Pomieszczenie gospodarcze sąsiaduje z salonem, w którym umieszczono kominek na tej samej ścianie co piec w kotłowni. Dzięki jednemu pionowi dymowemu budujemy w domu tylko jeden komin. Jest to bezspornym atutem, ponieważ obniża koszty budowy oraz stanowi walor estetyczny w wyglądzie zewnętrznym bryły budynku.

Po prawej stronie od głównego wejścia znajduje się gabinet, mogący być również pokojem gościnnym. Wybór funkcji pomieszczenia zależny jest od potrzeb osób, które budują Zx94. Pokój sąsiaduje z niewielką łazienką dla gości, w której możemy ulokować prysznic.

W centralnej części parteru mieszczą się schody, które prowadzą na poddasze.

Mamy tam dwa niezależne, ustawne pokoje z garderobami i wspólną łazienką. Przeznaczono je dla dzieci, aby zarówno nastolatkowie jak i rodzice mieli swoją prywatność.

Zx94 przeznaczony jest dla osób ceniących sobie nowoczesny styl, spotkania w gronie znajomych oraz prywatność jednocześnie.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
