Z320
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z320 - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

Z320 odbicie lustrzane
Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

murowany
murowany
dostępność projektu: 15 dni roboczych
5 380
murowany
murowany
dostępność projektu: 15 dni roboczych
lustrzane odbicie
5 380
Gotowy projekt domu Z320 - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy
Gotowy projekt domu Z320 - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy
Gotowy projekt domu Z320 - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy
Gotowy projekt domu Z320 - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

Parter 84,8 / 127,6

Salon+jadalnia
34,7 m²
Kuchnia
10,9 m²
Hol
2,0 m²
Hol
2,5 m²
Hol
6,5 m²
Sień
2,9 m²
WC
1,5 m²
Pokój
11,4 m²
Łazienka
4,1 m²
Garderoba
2,9 m²
Garaż
42,7 m²
Pom. gosp.
5,5 m² / 5,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

Poddasze 72,7 / 91,1

Pokój
14,1 m² / 15,5 m²
Pokój
10,9 m² / 15,4 m²
Pokój
12,2 m² / 15,7 m²
Pokój
12,3 m² / 15,8 m²
Łazienka
6,6 m² / 9,3 m²
Łazienka
7,1 m² / 10,0 m²
Hol
9,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,36 m
długość
23,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
14,36 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
157,5 / 218,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
163,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
42,7 m²
Kubatura
571,62 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,3 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
38°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
191,17 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,02 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
21,36 x 23,36 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z320

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze

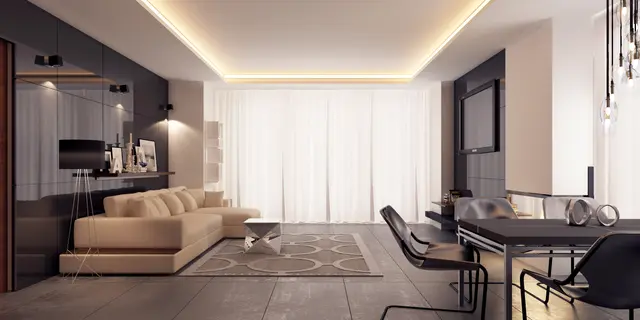

gotowy projekt domu Z320 – aranżacja wnętrz, Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

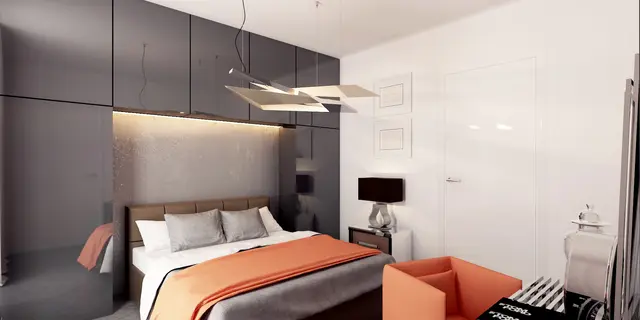

gotowy projekt domu Z320 – aranżacja wnętrz, Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

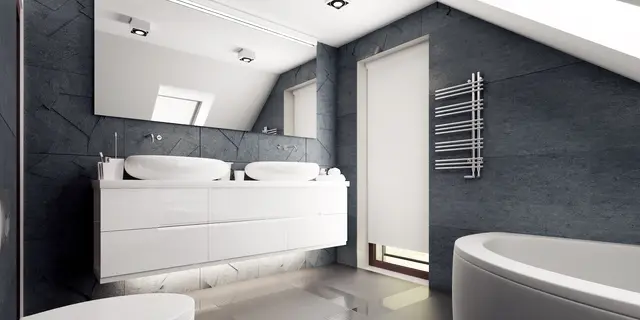

gotowy projekt domu Z320 – aranżacja wnętrz, Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

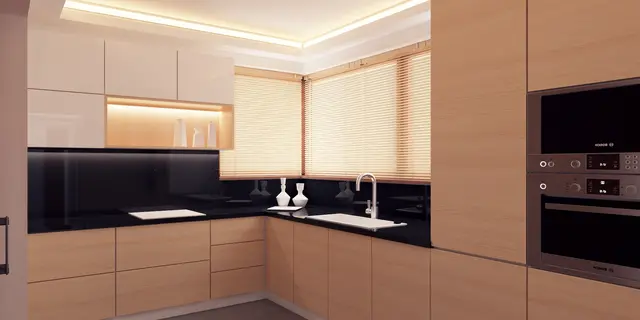

gotowy projekt domu Z320 – aranżacja wnętrz, Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

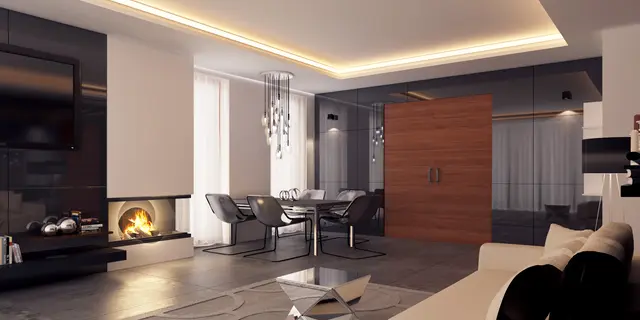

gotowy projekt domu Z320 – aranżacja wnętrz, Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy

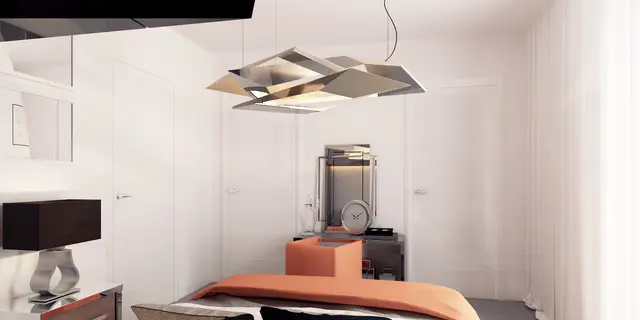

gotowy projekt domu Z320 – aranżacja wnętrz, Dom z poddaszem użytkowym oraz garażem dwustanowiskowym , dach dwuspadowy
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 15 dni roboczych
5 380
murowany
murowany
dostępność projektu: 15 dni roboczych
lustrzane odbicie
5 380

Projekt Z320 jest dużym, ok. 160 metrowym domem dwupoziomowym. Dwustanowiskowy garaż znajdujący się poza bryłą budynku został wysunięty od strony frontu tak, aby dzięki temu zajmował mniejszą szerokość działki. Nad garażem istnieje możliwość zrobienia tarasu, na który prowadzi wyjście z lukarny, natomiast z sieni mamy bezpośrednie wejście do garażu, by nie trzeba było go otwierać z zewnątrz aby dostać się do samochodu.

Parter został zaprojektowany z myślą o dziennej strefie domu. Ciąg okien w kuchni od strony podjazdu dostarcza dużo światła i daje możliwość swobodnej obserwacji wejścia domu, furtki, bramy oraz podjazdu. Jeśli więc teściowa zafunduje nam niespodziewany „nalot”, wówczas widząc kto zawitał z wizytą, z pewnością równie „niespodziewanie” okaże się, że „nikogo nie ma w domu”… J Do kuchni przylega spiżarka abyśmy mogli trzymać w niej artykuły spożywcze z dala od ciekawskich oczu wyżej wspomnianej szanownej matrony, która zawsze wie najlepiej co i kiedy należy ugotować. Architekci przeznaczyli również dużo miejsca na szafy wnękowe (uprzejmie uprasza się nie próbować zamykać w szafie teściowej – gwarantujemy, że się zmieści, a przecież od dawien dawna wiadomo, że szafa winna być przeznaczona dla kochanka J). Przy schodach umieszczono WC, z którego będą korzystać odwiedzający nas goście. Dzięki temu łazienka pozostanie naszą strefą prywatności i powracający jak bumerang problem teściowej przestanie się pojawiać przy tematach typu „jak najlepiej segregować pranie”...

Kolejny atut projektu Z320 stanowi dodatkowo wydzielony „apartament” z osobistą łazienką i garderobą. Może być przeznaczony dla osoby starszej (wiadomo dla której J) albo jako prywatny gabinet stanowiący azyl jednego z mieszkańców. J Salon jest wysunięty w stronę ogrodu, gdzie zza okna wita nas rozciągająca się zielona przestrzeń stanowiąca naszą enklawę przed resztą świata.

Z garażu przechodzimy bezpośrednio do pomieszczenia gospodarczego, które architekt umieścił częściowo pod schodami zagospodarowując tą przestrzeń.

Góra stanowi część nocną domu i znajdują się w niej 4 pokoje i dwie łazienki. Pomieszczenia te możemy przeznaczyć na sypialnię z łazienką oraz na pokoje dla dzieci. Jeden z pokoi może mieć wyjście na taras. Stanowi to dodatkowy atut dla osób kochających kąpiele słoneczne.

Połączenie białego tynku i drewna stanowi klasyczną elegancję elewacji zachęcając do stania się właścicielem tego oryginalnego domu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1790
  • - TPE-756
  • - SZ5 Z320 CE (DOM OZ9-92)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 15 dni roboczych
5 380

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Marta B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam - czy ktoś z Państwa realizuje ten projekt w okolicach Wrocławia?

Chciałabym przy adaptacji zwiększyć wysokość ścianki kolankowej, jednak boję się o ostateczny wygląd domu ze względu na balkon nad garażem. Czy ktoś z realizujących projekt wprowadził takie zmiany?

Pozdrawiam :)

Dominik S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marta B. : Witam, Ja z żoną podnieśliśmy ściankę o cały 1 porotherm (25cm). Na prawdę wygląda to bardzo dobrze. Nie wyobrażam sobie gdyby miało to być jeszcze niżej :), Z Wrocławia ma Pani do nas 300 km, ale jeśli będzie miała Pani ochotę można podjechać, zobaczyć.
Pozdrawiam

Tomek C.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam serdecznie - czy istnieje możliwość modyfikacji schodów z wersji zabiegowej na wersję z płaskim podestem (półstopniem - nie wiem jak to fachowo nazwać) ?

Dominik S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Tomek C. : Witam, mi murarze sami wykonali takie schody ,
Polecam są dużo wygodniejsze.
Pozdrawiam

Agnieszka A.

buduje Z320
Do Tomek C. : Mi się już nie zmieścił spocznik ale dlatego, że będę miała w kotłowni okno, bo będzie tam też pralnia. Zaczęłam wcześniej schody niż są w projekcie, wysokość schodka to 16 lub 16,5 cm.

Piotr
Czy posiadacie taką możliwość aby łazienka na dole oraz druga z łazienek na górze nie były przechodnie z pokojów ?

Dominik S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Piotr : Witam, ja buduję ten dom, i architekt mi przesunął ściankę działową w łazience na górze. Tak że wchodzi się do tej łazienki (a raczej teraz pralni) z korytarza.
Jeśli masz jakieś pytania to pytaj. u mnie już ten dom stoi. (trochę zmian jest - niektóre są konieczne)
jak coś to domino326@wp.pl
Pozdrawiam Dominik

Agnieszka A.

buduje Z320
Witam,
Mam pytanie o okno na klatce schodowej. Jest na wysokości okna na poddaszu więc z klatki schodowej nie będzie można do klamki sięgnąć ani umyć. Można prosić o jakąś wizualizację tego okna z parteru i z poddasza. Zaczynam budować ten projekt maj/czerwiec i nie wiem czy tak zostawic to okno czy je zmienić.

Proszę o informację w sprawie zmiany drzwi na parterze w spiżarni, garderobie i łazience. Jak kupowałam były wszędzie przesuwane ( pomieszczenia były bardziej ustawne, teraz jak kupiłam projekt okazało się , że projektant miał inny pomysł. Czy to dlatego, że w ściane nie zmieszą sie drzwi przesuwane?

Kiedy będą dostępne wizualizacje, chociaż kilka przykładowych np dla kuchni, bo jest tam bardzo duże okno i nie wiem jak zaprojektowac ją, dla wspomnianej klatki schodowej.




Dominik S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Agnieszka A. : Cześć Agnieszka,
Jeśli interesuje Cię kilka zmian w tym budynku to mogę Ci coś podpowiedzieć,
ewentualnie jeśli niedaleko masz do Radomia to możesz zobaczyć jak wygląda na żywo,
Zwróć uwagę na to że w słupy od więźby dachowej to 16x16, a ścianka działowa to 12cm. Źle to wyglądało i zawsze będzie pękać. Ale w odpowiedniej chwili to przebudowałem.
Jeśli masz jakieś pytania to podaję adres mail domino326@wp.pl
Pozdrawiam Dominik

Aga
Witam,
Czy istnieje możliwość wprowadzenia zmian: dachu na bezokapowy, i tym samym zastosowania na poddaszu okien kolankowych?
Pozdrawiam

Obsługa klienta

Do Aga : Witam, można wprowadzić takie zmiany na etapie adaptacji. Jeżeli chodzi o dodatkowe koszty to należy kontaktować się z naszym studiem adaptacji: studioadaptacji@z500.pl

Ola K.
Witam, świetny projekt! Szczególnie podoba mi się "senioratka" na parterze oraz możliwość częściowego otwarcia kuchni na salon. Niestety u mnie na działce nie ma gazu, czy jest możliwość zmiany ogrzewania na ekogroszek?

Obsługa klienta
Do Agnieszka A. : Te i inne informacje o projekcie znajdzie Pani w zakładce PARAMERTY . Kubatura wynosi 554,26 m³ natomiast dokładnych wartość EP i EK nie znamy, gdyż projekt jest w fazie koncepcji i nie posiada tych wyliczeń. Lecz z możemy zapewnić, że parametry będą zgodne z obowiązującymi przepisami. W razie gdyby chciała Pani uzyskać jeszcze mniejszy wynik łatwym sposobem na jego uzyskanie jest np. zmiana sposobu ogrzewania z gazowego na paliwo stałe.
