    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami

    Z67 A odbicie lustrzane

    Parterowy dom z czterema pokojami
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 170
    2 694,50
    Oszczędzasz 475,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 170
    2 694,50
    Oszczędzasz 475,50
    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami
    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami
    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami
    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami
    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami
    Gotowy projekt domu Z67 A - Parterowy dom z czterema pokojami

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom z czterema pokojami

    Parter 124,2 / 126,8

    Sień
    4,7 m²
    Pomieszczenie gospodarcze
    2,5 m²
    Hol
    3,8 m²
    Hol
    6,7 m²
    Kuchnia
    10,9 m²
    Salon+jadalnia
    30,2 m²
    Garderoba
    1,4 m²
    WC
    1,6 m²
    Pokój
    15,9 m²
    Pokój
    13,2 m²
    Pokój
    15,8 m²
    Pokój
    13,5 m²
    Łazienka
    6,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom z czterema pokojami

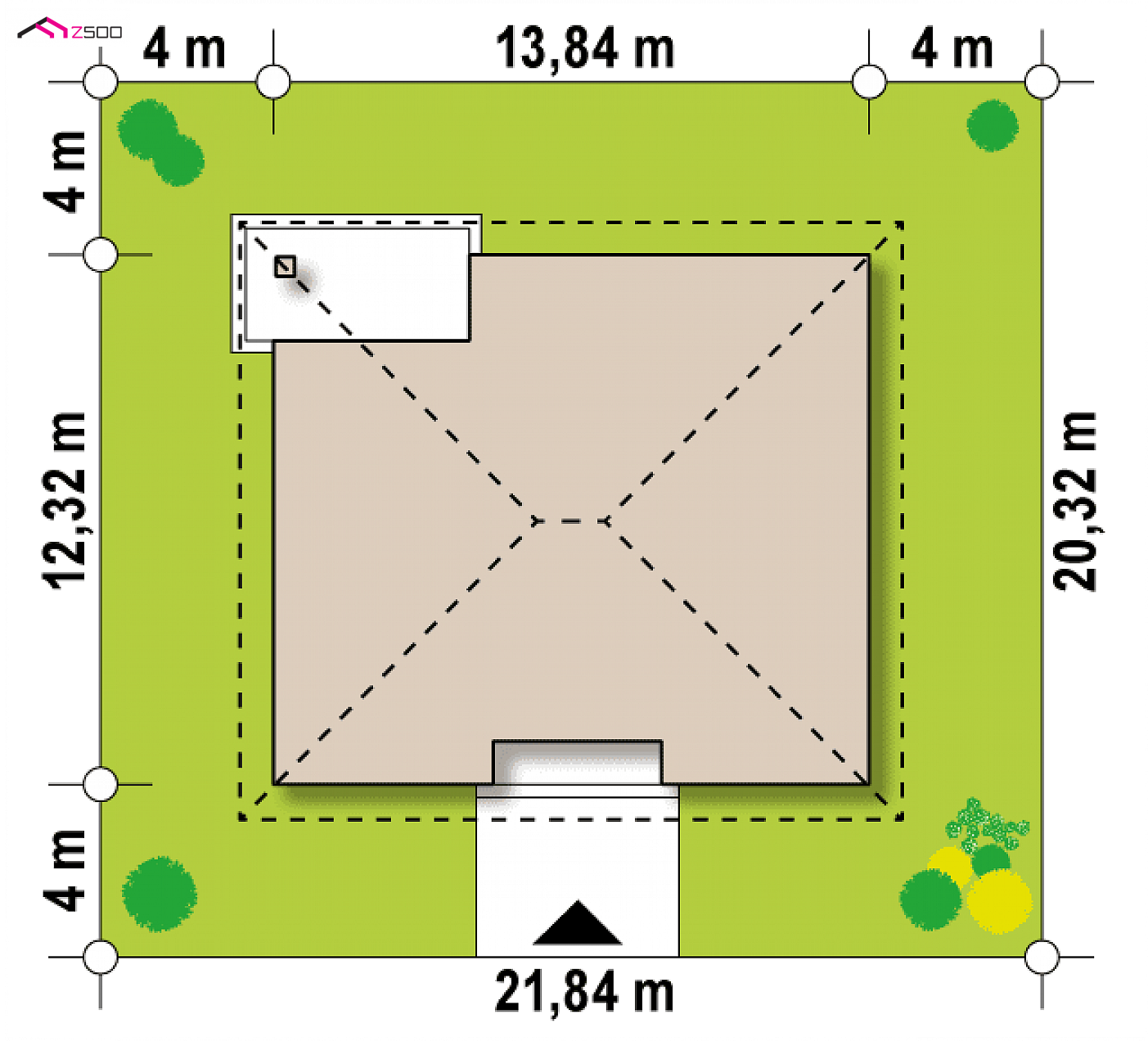

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,84 m
    długość
    20,32 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    13,84 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    124,2 / 126,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    157,5 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    341,93 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,06 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    22°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    205 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    21,84 x 20,32 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    94,7 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    80,5 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z67 A

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 297 135  198 090

    55%33%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    gotowy projekt domu Z67 A – aranżacja wnętrz, Parterowy dom z czterema pokojami
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 170
    2 694,50
    Oszczędzasz 475,50

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Parterowy dom z czterema pokojami
    Gotowy projekt domu  - Parterowy dom z czterema pokojami

    Projekt Z67 A jest projektem zgrabnego domu, pełnego umiaru i stonowania. Wyróżnia się prostotą i gustownością. Jego wysublimowana szaro-biała bryła w połączeniu z ciemniejszym czterospadowym dachem, w kopertowym kształcie, dodają projektowi subtelności. Poziome boniowania nadają całości miłej aparycji.

    Wnętrze domu to nasza własna - „tylko” - jeśli chodzi o użytkowanie i „aż” – gdy chodzi o sprzątanie - 130 metrowa powierzchnia. Podzielona jest na strefę dzienną (z lewej strony) i strefę nocną (z prawej strony). Została przemyślana w ten sposób, aby odwiedzający nas goście korzystali z zawsze super-wysprzątanego wc znajdującego się nieopodal salonu, natomiast nasza prywatna łazienka od nocnej strefy domu, jak i jej być może burzliwa zawartość, na zawsze pozostaną owiane tajemnicą… J

    Na ten średniej wielkości dom składa się 4 pokoi, łazienka, ubikacja, garderoba oraz taras. Miłośnikom czystości i porządków polecamy odzienie wierzchnie trzymać w garderobie obok wc, aby sień zawsze błyszczała czystością i przestronnością dla osób składających wizytę, szczególnie tę niespodziewaną…

    Jeżeli nasza działka obfituje w obszerny areał, wówczas tył domu możemy wyłożyć kostką, co będzie stanowić przedłużenie tarasu. A później do szczęścia już tylko jeden krok: Leżak i zamówienie u Matki Natury na dobrą, słoneczną pogodę…


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1799
    • - TPA-642
    • - SZ5 Z67 A CE (DOM SZ1-02)
    Gotowy projekt domu  - Parterowy dom z czterema pokojami
    Gotowy projekt domu  - Parterowy dom z czterema pokojami

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 170
    2 694,50
    Oszczędzasz 475,50

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Elżbieta
    Dzień dobry, czy istnieje możliwość przerobienia dwóch pokojów z przodu na garaż i kotłownie na paliwo stałe? Czy szerokość pomieszczeń jest wystarczająca?

    Paweł Lisowski
    Witam. Czy buduje ktoś ten dom i może powiedzieć jakie są ostateczne koszty ? pozdrawiam plisowski23@gmail.com

    Magdalena
    Do Paweł Lisowski : Mamy ssz. Okna juz zapłacone - montaż styczeń. Łącznie z oknami koszt budowy to 135 tyś. Budowała firma, dach też firma. Nasz wkład to sprzątanie placu.

    Magdalena
    Do Janek C. : Sciany - beton komórkowy Prefabet
    Fundament Ława + bloczki
    Dach - membrana i dachówka ceramiczna.
    Zapraszam do grupy Z67A - na FB . Jest tam kilka osób budujących - na różnych etapach i z różnymi rozwiązaniami

    Przemek
    Witam.Czy jest mozliwosc zmiany kata nachylenia dachu z 22 na 30 stopni.Moze wie ktos o ile zmieni sie wysokosc budynku i czy nie zepsuje to wygladu domu

    PAULINA
    Witam serdecznie, własnie z meżem poszukujemy projektu i napotkalismy na ten projekt, wydaje nam sie byc tym idealnym z jedna zmiana, a mianowicie potrzebujemy kotlownie na paliwo stale....
    Czy ktos z Panstwa buduje ten domek? Mam kilka pytań....prosze o kontakt paula_o_20@o2.pl

    Natalia
    Do Magdalena : Dzien dobry, jestem z okolic Czechowic. Od dłuższego czasu planujemy kupic ten projekt, czy byłaby szansa odwiedzić Państwa w dogodnym terminie i obejrzec dom w środku? Na pewno wiele by nam to rozjaśniło. Bardzo proszę o kontakt mailowy.
    Pozdrawiam!

    Magdalena
    Witam. Wlaśnie dostaliśmy pozwolenie. Start za dwa tygodnie. Chcemy SSZ w tym roku. Czy ci co sa dalej mogą podesłać zdjęcia z realizacji? Może ktoś pokazać dalsze etapy? Chodzi mi szczególnie o dach. Myślę nad niedzianym i zastanawiam się jak to wygląda na parterowce

    Brygida
    Witam czy ktoś wybudował juz dom z tego projektu w województwie mazowieckim jaki był koszt całkowity do wprowadzki. Proszę o fotki i odpowiedź brygidadomanska@wp.pl

    Anna
    Dzień dobry mam pytanko czy w tym projekcie można pomniejszyć 3 sypialnie 15,9 15.8 13,5 to środkową i kuchnie na 10
