    Gotowy projekt domu Z215 A - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami

    Z215 A odbicie lustrzane

    Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 075
    2 690,63
    Oszczędzasz 384,37
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 075
    2 690,63
    Oszczędzasz 384,37
    Gotowy projekt domu Z215 A - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    Gotowy projekt domu Z215 A - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    Gotowy projekt domu Z215 A - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    Gotowy projekt domu Z215 A - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami

    Parter 62,4 / 89,2

    Sień
    3,9 m²
    Łazienka
    4,2 m²
    Hol
    9,2 m² / 9,8 m²
    Salon+jadalnia
    37,4 m²
    Kuchnia
    7,8 m²
    Garaż
    21,2 m²
    Pomieszczenie gospodarcze
    5,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami

    Poddasze 47,9 / 70,2

    Hol
    14,1 m² / 17,1 m²
    Pokój
    10,1 m² / 13,9 m²
    Pokój
    12,7 m² / 17,5 m²
    Pokój
    8,4 m² / 11,6 m²
    Łazienka
    2,7 m² / 5,0 m²
    Schody
    0,0 m² / 5,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami

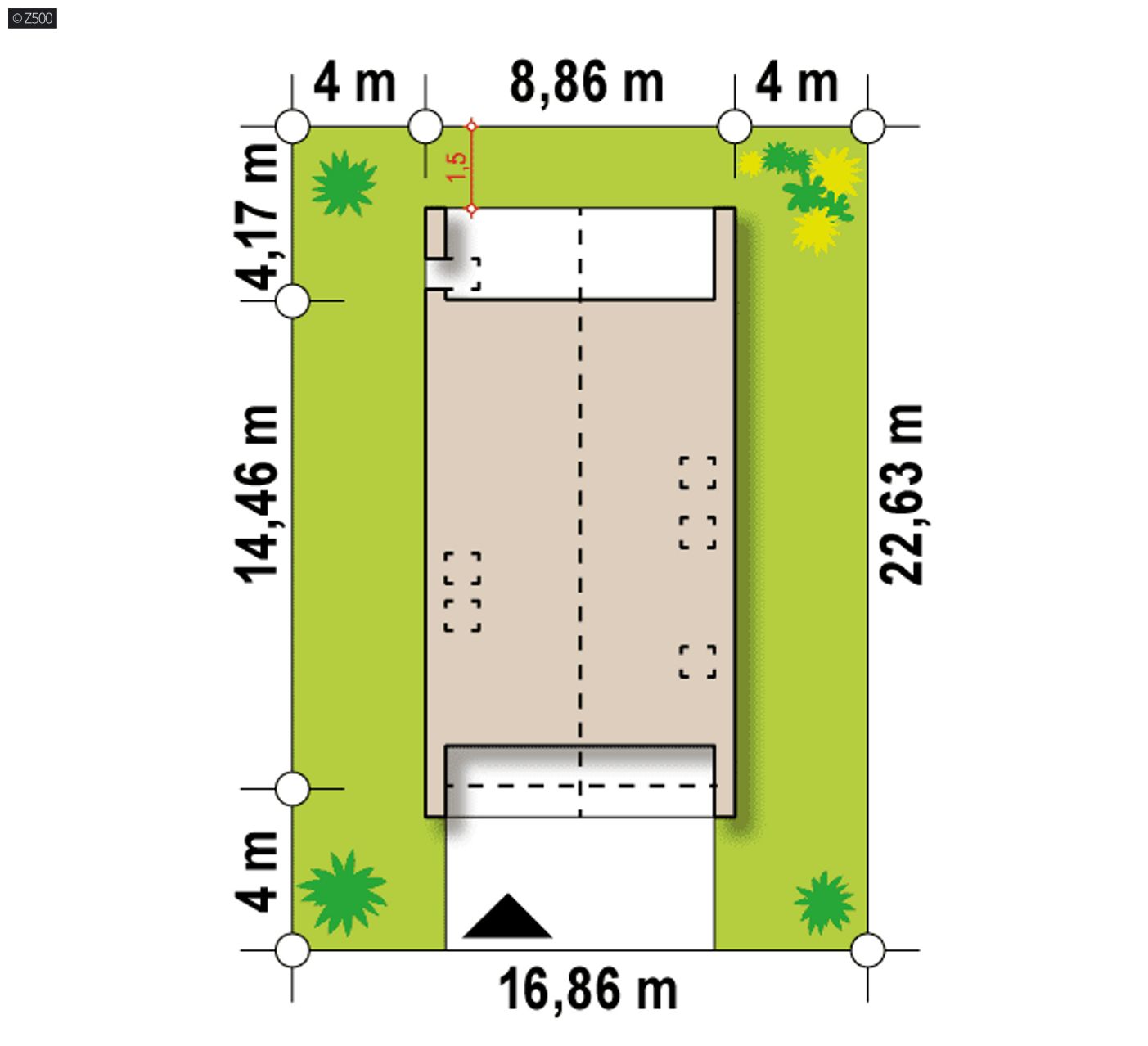

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,86 m
    długość
    22,63 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    8,86 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    110,4 / 159,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    131,5 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    21,2 m²
    Kubatura
    525,18 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,33 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    196,24 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,9 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    16,86 x 22,63 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    solary, rekuperacja, kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    20,86 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    65,4 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    MW2Ściana działowa
    SD2Dach ocieplany (spadzisty)≤ 0,15
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z215 A

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 266 175  177 450

    55%28%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    gotowy projekt domu Z215 A – aranżacja wnętrz, Nowoczesny dom typu stodoła z dachem 2-spadowym, garażem i dużymi przeszkleniami
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 075
    2 690,63
    Oszczędzasz 384,37
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 075
    2 690,63
    Oszczędzasz 384,37

    Z215 to dom z poddaszem użytkowym, niepodpiwniczony, przeznaczony dla 3-4-osobowej rodziny. Klasyczną bryłę budynku wzbogacają nowocześnie zaprojektowane detale.

    Dom charakteryzuje wyjątkowy układ pomieszczeń. Na parterze mieści się otwarta strefa dzienna, z charakterystyczną przeszkloną ścianą oraz kominkiem oddzielającym salon od jadalni. Dodatkowo w parterze zaprojektowano garaż z bezpośrednim dostępem do domu poprzez sień oraz PG i łazienkę. Strefa nocna na poddaszu to trzy duże sypialnie oraz łazienka. Zaletą domu jak i jego elementem nowoczesność jest strefa dzienna o wysokości dwóch kondygnacji oraz antresola na pietrze. Ten projekt to imponująca przestrzeń możliwości – z zewnątrz czaruje nowoczesnym wdziękiem, a wewnątrz uwodzi imponującym układem pomieszczeń.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1789
    • - TLF-561
    • - SZ5 Z215 A CE (DOM OZ9-95)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 075
    2 690,63
    Oszczędzasz 384,37

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Anna A.
    Najlepsza jest ta "zasłona" na drzwi wejściowe i bramę garażową - nie masz ochoty nikogo oglądać - cyk i niech se szuka drzwi wejściowych, muszę pomyśleć nad takim patentem w moim projekcie.


    Sławomir D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, czy macie zdjęcia z wykonanych już realizacji. Chciałbym zobaczyć jak wygląda połączenie dachu z elewacją. Na dachu jest blachodachówka czy płyty tak jak podaliście we wcześniejszej odpowiedzi?

    Jacek
    Dzień dobry.
    Kapitalna koncepcja w nowoczesnej bryle. Wyrzuciłbym garaż z bryły budynku i postawił równolegle dwustanowiskowy w kształcie nawiązującym do głównego obiektu...i kilka innych zmian....
    Chciałbym to zobaczyć z elewacją i dachem z grafitowej blachy na rąbek. Tak czy inaczej to piękny w swej prostocie projekt.
    Pozdrawiam.

    Creative creature
    Do Jacek : Studiowalam kiedys architekture. Pamietam jak mnie uczono, zeby nie robic obiektow typu duzy i maly, bo bedzie wygladac jak matka z corka....zostawilabym ten garaz jak jest , w bryle.

    Jacek R.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam
    Czy ktoś buduje dom według tego projektu, jestem zainteresowany zakupem tego projektu.
    Pozdrawiam

    Jerzy D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam
    Jeszcze zastanawiam się z czego wykonana jest kratownica do szyb, to jest duża powierzchnia czy są takie gotowe systemy.

    Jerzy D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy do tego projektu jest możliwość doprojektowania podpiwniczenia i drugiepytanie czy jest też wersja szkieletowa tego projektu? PROSZĘ O ODPOWIEDZ

    Obsługa klienta

    Do Jerzy D. : Witam, zarówno piwnicę jak i zamianę na drewno można wprowadzić na etapie adaptacji u wybranego przez siebie architekta lub przez nasze studio adaptacji. W celu wyceny można napisać maila na adres studioadaptacji@z500.pl

    Jerzy D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam
    W jednej z odpowiedzi piszecie o specjalnych płytach, jako okładziny zewnętrzne co to są za płyty i kto je produkuje, drugie pytanie czy projekt jest już w sprzedaży?

    Obsługa klienta

    Do Jerzy D. : Witam, okładzina to płytki włókno-cementowe dostępne u wielu producentów. Projekt jest w sprzedaży a czas oczekiwania to 3 dni robocze :)

    Evavsileva74@gmail.com C.

    • Usuń ze znajomych
    • Dodaj do znajomych

    System kratownica, jak realizowana jest w tym projekcie. wygląda - szerokość domu więcej niż 8 metrów, a ściany nośne na podłogach nie pasują

    Qwerer E.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Panowie, przejrzałem sobie Waszą "dokumentację": od kiedy to ściany fundamentowe wyciąga się do rzędnej +0,00?!!! Ten błąd jest powielany w każdej Waszej dokumentacji!!! Na wizualizacji dom z białym dachem, poukrywane rynny, zaś na przekrojach mamy klasyczne warstwy "kopiuj+wklej": zwykła dachówka + wełna + krokwie itd. Rozumiem, że klient u Was kupuje kolorowy obrazek + koncepcyjkę, a potem projektant adaptujący musi wszystko od nowa praktycznie opracować, czytaj: zaprojektować? Skończyły się czasy, gdy dokumentacja powtarzalna była dokumentacją i faktycznie można było adaptować fundamenty i puszczać projekt na pozwolenie, bo u Was aż roi się od błędów: choćby brak wieńców kończących ściany ściany kolankowe, ściany działowe stojące na warstwach wykończeniowych i wiele wiele innych.

    Obsługa klienta
    Do Qwerer E. : W naszym zespole pracują zarówno mężczyźni jaki i kobiety nie ma samych „panów”. Bardzo dziękujemy za pozytywną opinię na temat naszych projektów. Faktycznie dbamy, aby nasza oryginalna dokumentacja była poprawna i miała jak najmniejszą ilość błędów. Niestety nie mógł Pan przejrzeć jeszcze dokumentacji tego projektu, ponieważ jest to nowość i nie został jeszcze ostatecznie opracowany, więc nie ma mowy o błędach w niej. Na stronie dostępne są wstępne rysunki koncepcyjne, (nie dokumentacja), które mają jedynie pokazać bryłę oraz układ wnętrza z podstawowymi wymiarami. Fundamenty (oraz inne ważne elementy) są u nas pokazane na zupełnie innym rysunku pokazujący detal wykończenia dzięki temu jest bardziej czytelny niż w tej skali, co jest rzut/przekrój. Gdyby faktycznie widział Pan jakąkolwiek naszą dokumentację wiedziałby Pan o tym.

    Obsługa klienta

    Do Andrzej : Witam, w pliku z rysunkami szczegółowymi jest poglądowa wizualizacja z okładziną drewnianą. Na dzień dzisiejszy nie planujemy wizualizacji z inną okładziną. Jest to budynek do którego można dowolnie dobrać kolorystykę według własnego uznania.

    Łukasz
    Wizualizacja wszystko przyjmie tylko jak taki biały dach będzie wyglądał w Polsce po jednej zimie. Po za tym jak wygląda tam odprowadzenie wody z dachu? Niby widać rynny spustowe ale trudno sobie wyobrazić jak woda ma się tam dostać.

    Obsługa klienta

    Do Łukasz : Witam, na dach jak i elewacje zastosowano specjalne płyty, które nie powinny się brudzić tak bardzo jak inne powierzchnie. Biała elewacja jest tylko przykładem, można zastosować np. drewnianą lub dowolną według własnego uznania. Odprowadzenie wody z dachu, to schowane rury z przebiciem przez ocieplenie do rur spustowych.

    Anna A.
    Najlepsza jest ta "zasłona" na drzwi wejściowe i bramę garażową - nie masz ochoty nikogo oglądać - cyk i niech se szuka drzwi wejściowych, muszę pomyśleć nad takim patentem w moim projekcie.
