    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.

    Zx123 odbicie lustrzane

    Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    murowany
    murowany
    dostępność projektu: 38 dni roboczych
    6 670
    murowany
    murowany
    dostępność projektu: 38 dni roboczych
    lustrzane odbicie
    6 670
    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx123 - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.

    Parter 118,8 / 143,2

    Sień
    5,4 m²
    Hol
    14,6 m²
    Kuchnia+jadalnia
    25,1 m²
    Salon
    43,0 m²
    Pokój rekreacyjny
    21,1 m²
    Pom. gosp.
    5,5 m² / 5,6 m²
    Łazienka
    4,1 m²
    Garaż
    24,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.

    Piętro 95,2

    Hol
    22,6 m²
    Pokój
    20,1 m²
    Łazienka
    5,7 m²
    Garderoba
    4,3 m²
    Łazienka
    7,1 m²
    Pokój
    21,3 m²
    Pokój
    14,2 m²
    Taras
    44,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.

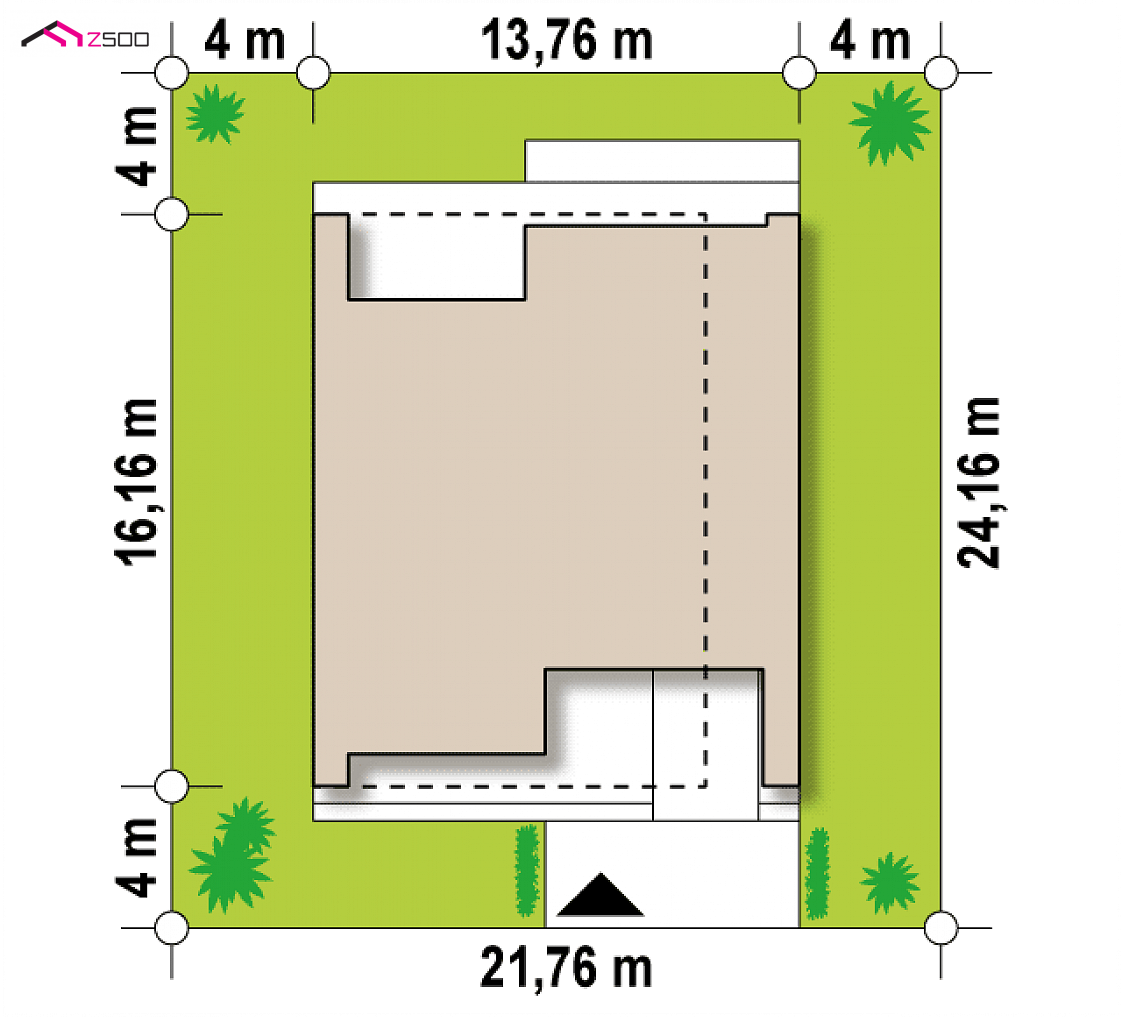

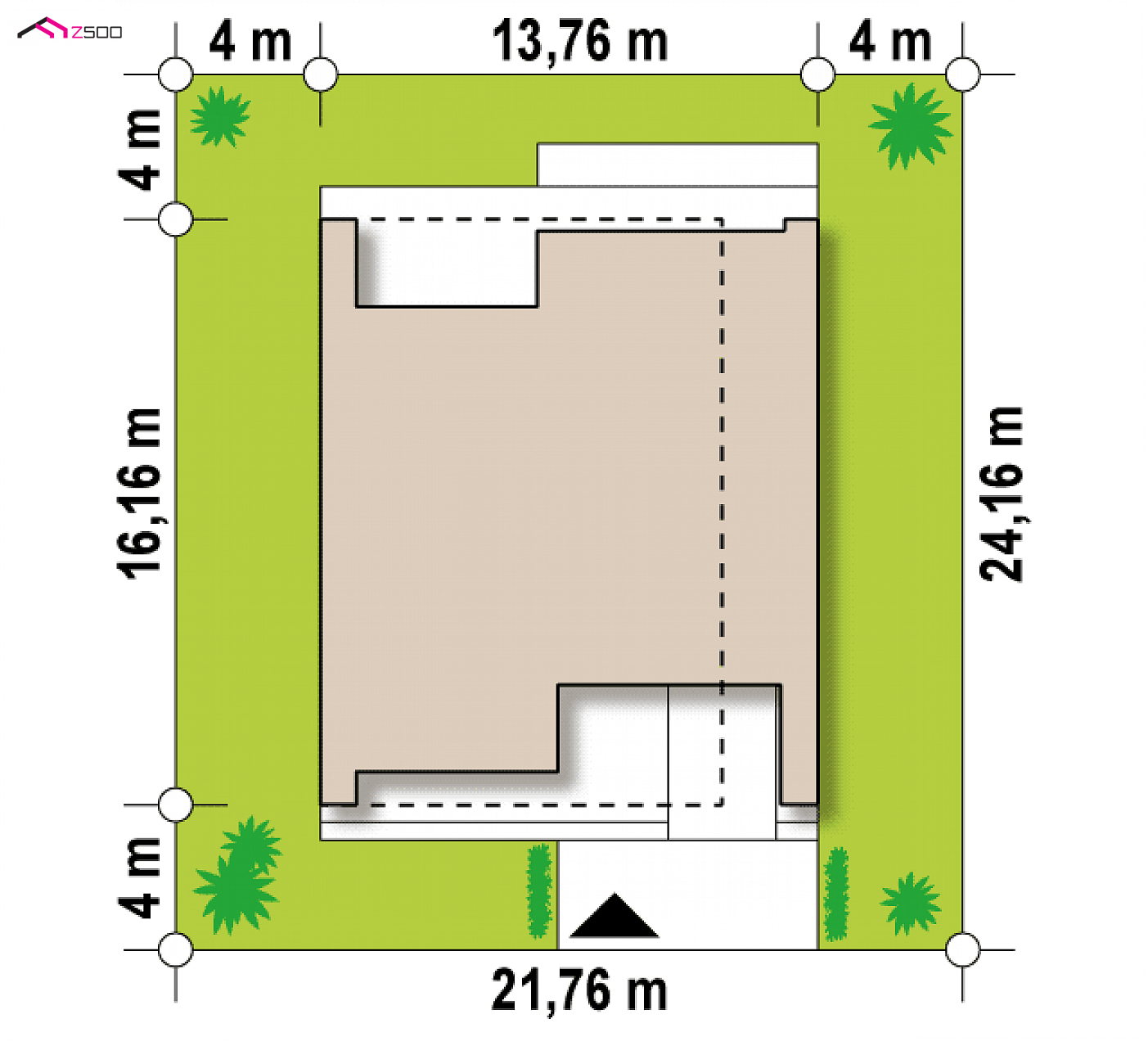

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,76 m
    długość
    24,16 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    13,76 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    214,0 / 238,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    187,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    24,3 m²
    Kubatura
    687,13 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,55 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    123,98 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    21,76 x 24,16 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    blacha, folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx123

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 372 035  248 024

    55%29%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    gotowy projekt domu Zx123 – aranżacja wnętrz, Modernistyczny dom z pełnym piętrem, garażem oraz dużymi przeszkleniami.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 38 dni roboczych
    6 670

    Zx123 to prosty, modernistyczny dom z dużymi przeszkleniami. Jego cechę charakterystyczną stanowią duży taras na piętrze oraz specyficzny podcień z wgłębieniem. Dzięki niemu do wejścia i jednostanowiskowego wjazdu garażowego dociera światło ale nie deszcz. Z garażu prowadzi bezpośrednie i wygodne przejście do domu, przydatne przy rozpakowywaniu zakupów z samochodu.

    Parter to przede wszystkim przestronna „strefa dzienna”, przydatna dla zasłużonego wypoczynku po ciężkim treningu w naszej prywatnej siłowni. Z pokojem rekreacyjnym sąsiaduje łazienka, odpowiednio umiejscowiona również jeśli pomieszczenie to miałoby się stać gabinetem lub pokojem gościnnym. Aneks kuchenny może zostać oddzielony ścianką działową jeśli pani domu pragnie aby podawane potrawy stanowiły niespodziankę dla domowników i gości.

    Na piętrze, czyli w „nocnej strefie” domu usytuowano 3 przestronne sypialnie. Jedna z nich może być przeznaczona dla rodziców, ponieważ posiada własną łazienkę oraz garderobę. Pozostałe dwie mogą być pokojami dla dzieci.

    Dwie łazienki na piętrze i trzecia na dole świetnie rozwiązują problem kolejki do porannej toalety. Problem ów świetnie znają mężczyźni, którzy oprócz żony mają córki w domu…

    Przestrzeń ogromnego, nieomal 45 metrowego tarasu może być dowolnie wykorzystywana w ciepłe dni i letnie wieczory.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1782
    • - TTS-764
    • - SZ5 Zx123 CE (DOM OZ9-83)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 38 dni roboczych
    6 670

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Dawid
    Witam , wybudował ktoś ten projekt i jest w stanie powiedzieć jaka kwota jest potrzebna do stanu deweloperskiego ?

    Do Ania : Jest taka możliwość jeżeli połączymy domy od strony garażu rezygnując z okien na tej ścianie.
    Jeżeli chciałaby Pani zrobić od strony salonu to również należy zrezygnować z okien co niestety sprawi, że na pietrze będziemy mieli ciemne łazienki.

    Dawid
    Witajcie szukam osoby która kupiła projekt tego domu z tego co się dowiedziałem zostało sprzedanych kilka projektów tego domu jestem zainteresowany także kupnem tego projektu .
    Jeżeli ktoś z forumowiczów jest chętny podzielić się swoimi zdjęciami z realizacji budowy będę ogromnie wdzięczny . Jeśli ktoś widział projekt w podobnym stylu proszę o podpowiedz gdzie szukać .
    Pozdrawiam

    Witam

    Czy jest możliwość otrzymania więcej szczegółów na temat stolarki okiennej. Z uwagi na gabaryty okien domniemam, że jest to aluminium. W kosztorysie na okna i drzwi przyjęto 55 tyś zł. Można prosić o namiar na firmę która tak optymistyczną wycenę zrobiła? Biorąc pod uwagę że z wizualizacji wynika iż duże przeszklenia są bez pośrednich profili pionowych tylko szyba do szyby. Dodatkowe pytanie jest również o pakiety szybowe przyjęte do wyceny (2 czy 3 szybowe?)

    Z Góry dziękuję za szybką odpowiedz.

    Do Łukasz K. : Kosztorys na stronie jest ceną szacunkową. Do jej wyliczenia nie przyjmujemy cen konkretnych firm. Najczęściej należy do tej kwoty doliczyć 15%. W razie potrzeby dokładne kwoty oraz zestawienie materiałów można zamówić w naszym biurze (koszt 250 zł). Jeżeli chodzi o szyby to nie są to okna 3 szybowe, które stosuje się przeważnie tylko w domach pasywnych.

    M
    Kiedy można spodziewać się wersji projektu ze spiżarką i garażem na 2 samochody?
    Czy w najbliższym czasie przewidziane są nowe projekty domów nowoczesnych z płaskim dachem, parterowe lub piętrowe, ze spiżarką, garażem na 2 samochody oraz sypialnią z osobną garderobą i łazienką?

    Do M : Witam, wersja z garażem na 2 stanowiska oraz spiżarnią powinna być dostępna jeszcze w tym miesiącu. Nowości w stylu nowoczesnym na naszej stronie jakie mogą się pojawić to domy do zabudowy szeregowej lub duże rezydencje ok 400-500 m2.

    MW
    DoObsługa klienta: Jest takie zainteresowanie!!! :) Garaż 2-stanowiskowy i spiżarka przy kuchni to w przypadku takiego domu konieczność!
    PS. Czy ten projekt można opcjonalnie, w przypadku trudności uzyskania zgody na dach płaski, przekształcić w dom z dachem kopertowym? Bez strychu!
    Jako laik, potrafię sobie taki dach na tym projekcie wyobrazić i wydaje mi się, że znacząco nie pogorszyłby estetyki i proporcji budynku.
    Pytanie o możliwości techniczne?
    I czy zmiana na taki dach, wpłynęłaby znacząco na cenę?

    Do MW : W związku z dużym zainteresowaniem stworzymy wariant z garażem na dwa samochody oraz spiżarką. Projekt powinien być dostępny w przyszłym miesiącu. W przypadku zmiany dachu należy zrobić to na etapie adaptacji. Koszt zmiany zależy od lokalizacji budowy ale jest to jak najbardziej wykonalne.

    Daro
    Piekny dom jednak martwia mnie okna, czy sa Panstwo pewni ze okna pokazane w projekcie to realne rozwiazanie? Jakie sa Wasze rekomendacje np okna w sypialni ktore jest ogromne i niedostepne jako standard. Czy koszty takich rozwiazan sa ujete w kosztorysie?

    Marcin
    Projekt bardzo interesujący!
    O ile z powiększeniem garażu na 2 stanowiska nie powinno być kłopotu [tak mi się wydaje], zastanawiam się gdzie umieścić spiżarkę przy kuchni?
