Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.

Zx108 2M odbicie lustrzane

Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.
murowany
murowany
dostępność projektu: 10 dni roboczych
4 890
murowany
murowany
dostępność projektu: 10 dni roboczych
lustrzane odbicie
4 890
Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.
Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.
Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.
Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.
Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.
Gotowy projekt domu Zx108 2M - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.

Parter 118,3 / 164,4

Garaż
46,1 m²
Pom. gosp.
5,5 m²
Pokój+garderoba
19,2 m²
Łazienka
4,4 m²
Sień
7,6 m²
Hol
9,3 m²
Salon
34,8 m²
Kuchnia+jadalnia
32,7 m²
Spiżarka
2,4 m²
Hol+schody
2,5 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.

Piętro 110,1

Hol
6,7 m²
Kuchnia+jadalnia
23,0 m²
Salon
33,6 m²
Pokój
14,4 m²
Pokój
14,1 m²
Łazienka
5,7 m²
Pokój
12,6 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom z pełnym pietrem oraz dwoma osobnymi mieszkaniami.

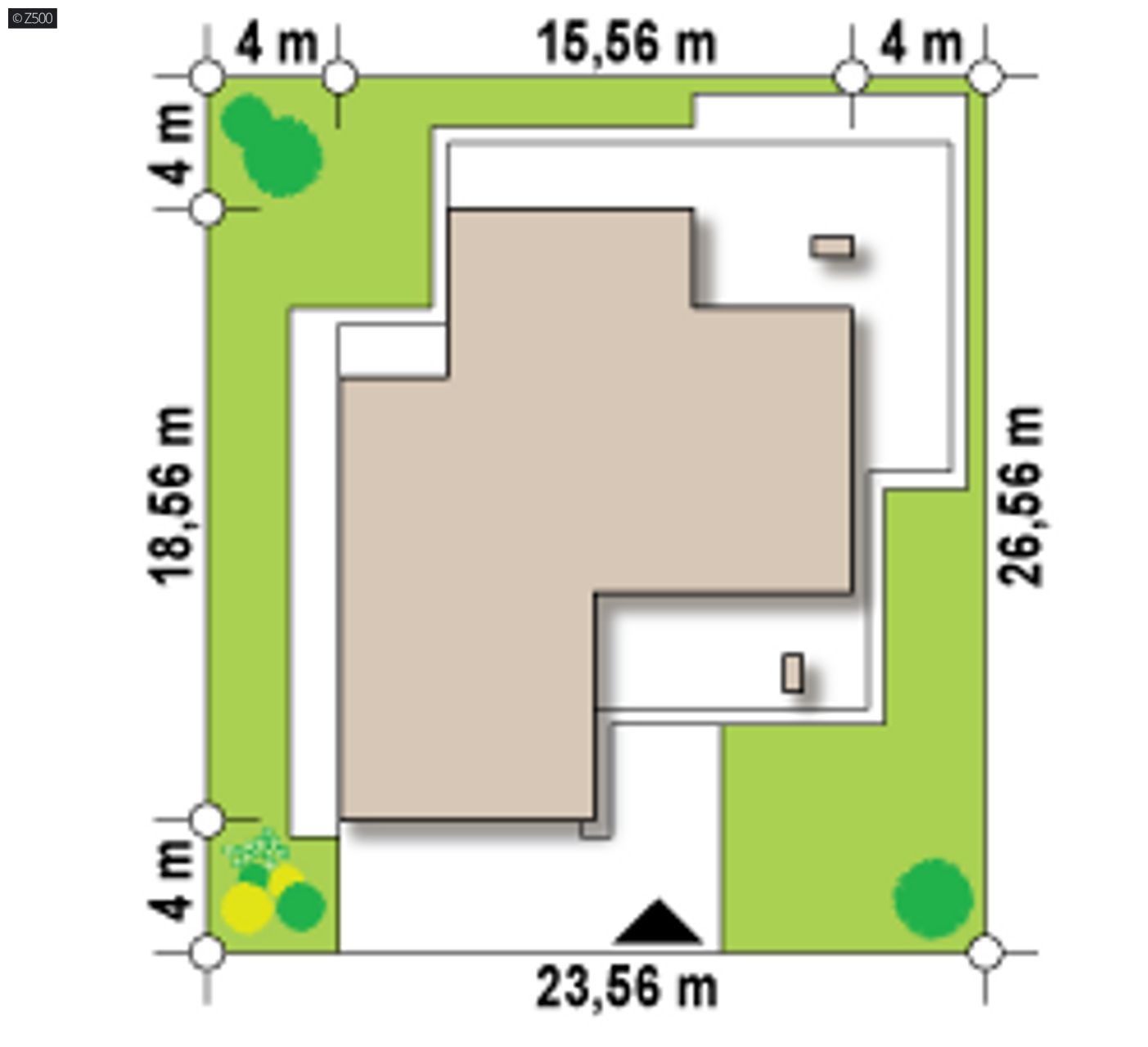

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,56 m
długość
26,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
15,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
228,4 / 274,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
243,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
46,1 m²
Kubatura
782,38 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,35 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
150,5 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,56 x 26,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx108

wg cennika sekocenbud 2014/11
Ceny średnieCeny minimalne
Stan surowy zamknięty222 725 189 561
Instalacje61 954 52 729
Prace wykończeniowe153 683 130 800
Razem:438 363 373 090
Ten dom możesz postawić metodą gospodarczą za:
307 335,95 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 10 dni roboczych
4 890

Zx108 2M to prosty a jednocześnie nieszablonowy budynek dla osób wymagających, lubiących funkcjonalność i nowoczesność. Dwustanowiskowy garaż, z którego mogą korzystać dwie rodziny oraz duże tarasy, stanowią jego największy atut.

Pierwsze mieszkanie znajduje się na parterze. Duża, otwarta przestrzeń z salonem, jadalnią oraz aneksem kuchennym dają wiele swobody, a centralnie umieszczony kominek wzbogaca strefę dzienną o uczucie familiarności. Z lewej strony mieszkania umieszczono sypialnię gospodarzy z wydzieloną garderobą oraz niedużą łazienką.

Mieszkanie na piętrze zostało wyraźnie podzielone na dwie odrębne strefy. Część dzienna – otwarta, z możliwością oddzielenia kuchni od salonu, zajmuje lewą stronę mieszkania. Z kuchni mamy dostęp do tarasu, na którym letnią porą możemy spożywać posiłki. Okala on dom z trzech stron, co stanowi kolejny plus dzięki któremu możemy „podążać za słońcem” gdy zrodzą się aspiracje posiadania pięknej opalenizny… Strefa nocna to łazienka i trzy przestronne sypialnie, z których każda posiada wyjście na taras. Sypialnie mogą służyć jako pokoje dla dzieci do czasu gdy te nie dorosną i nie założą własnych rodzin. Wówczas któreś z dzieci będzie mogło zamieszkać ze swoją rodziną na górze, pomagając jednocześnie rodzicom mieszkającym na dole. Jeśli zaś życie potoczy się tak, że żadne z dzieci nie zamieszka na piętrze, wówczas można będzie górę wynająć i pobierać opłatę jako dodatek do emerytury.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1773
  • - TDT-673
  • - SZ5 Zx108 2M CE (DOM OZ9-74)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
