Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.

Zx108 odbicie lustrzane
Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.

murowany
murowany
dostępność projektu: 3 dni robocze
8 130 zł
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
8 130 zł
Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
Gotowy projekt domu Zx108 - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.

Parter 117,2 / 168,3 m²

Sień
4,8 m²
Kuchnia+jadalnia
32,6 m²
Salon
39,7 m²
Hol+schody
19,4 m²
Gabinet
12,0 m²
Pomieszczenie gospodarcze
5,1 m²
Garaż
46,1 m²
Łazienka
3,6 m²
Hol
2,1 m²
Spiżarka
2,9 m²
odbicie
lustrzaneRysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.

Piętro 82,5 m²

Hol
18,4 m²
Łazienka
10,6 m²
Pokój
13,3 m²
Pokój
13,2 m²
Garderoba
4,0 m²
Garderoba
4,7 m²
Łazienka
5,2 m²
Pokój
13,0 m²
odbicie
lustrzaneRysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.

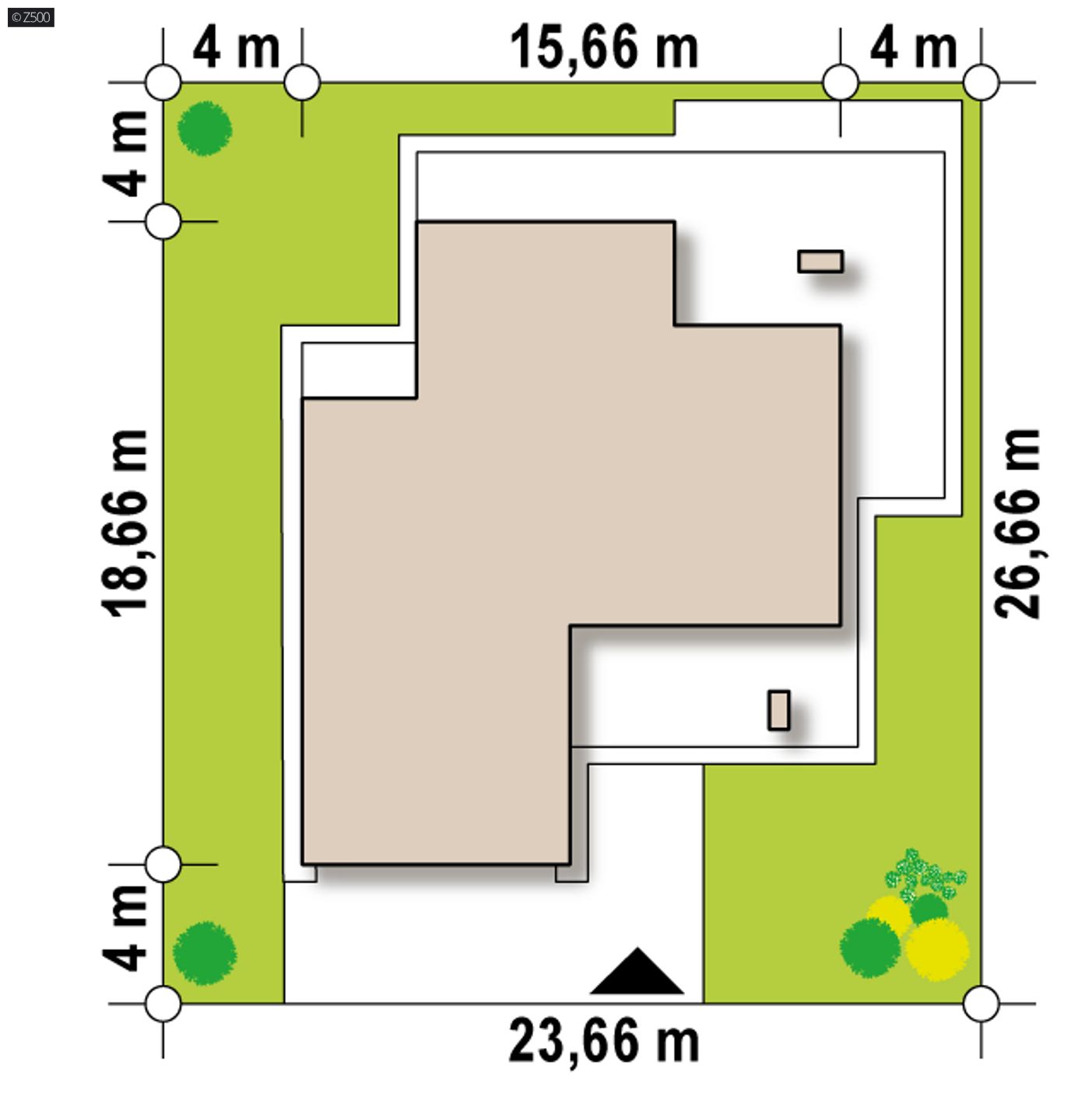

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,66 m
długość
26,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,66 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
199,6 / 250,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
226,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
46,1 m²
Kubatura
731,13 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,26 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
146,24 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,66 x 26,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
blacha/folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
62,5 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
62,74 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx108

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze

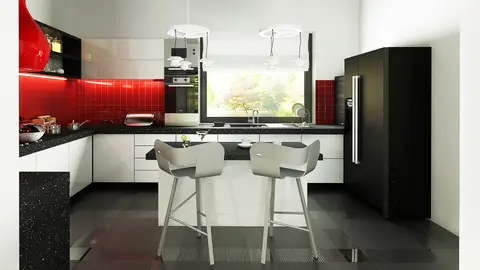

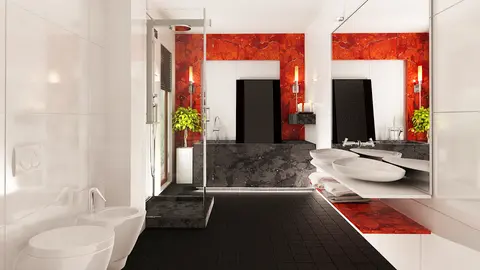

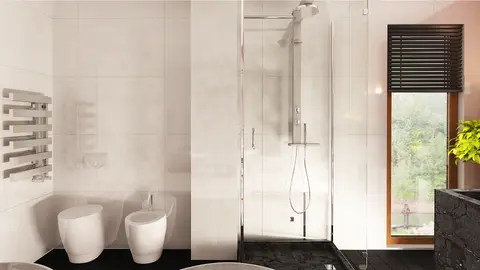

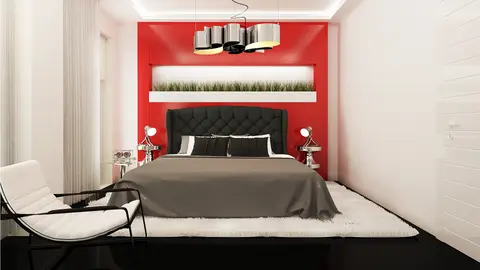

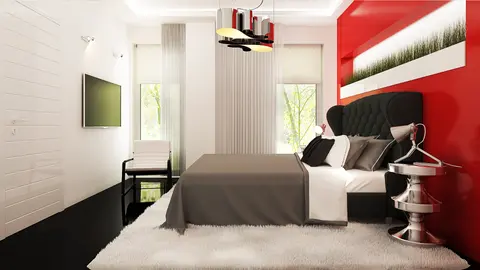

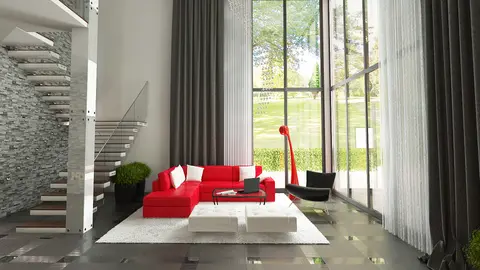

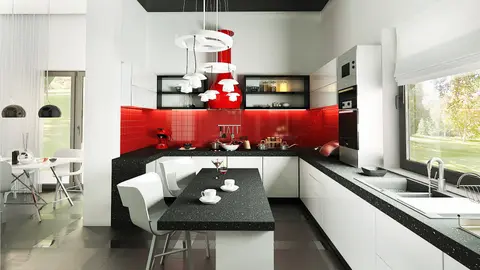

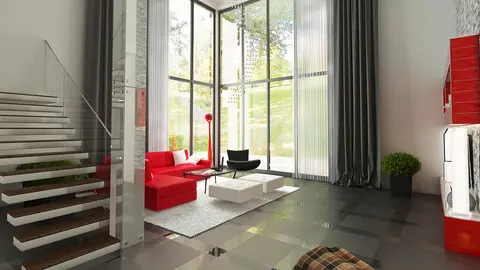

gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
gotowy projekt domu Zx108 – aranżacja wnętrz, Nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami oraz garażem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
8 130 zł
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
8 130 zł

Zx108 to nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami na piętrze oraz dużym garażem . Połączenie ciemnej elewacji z wykończeniem z egzotycznego drewna doskonale komponuje się z chłodną bielą tynku i zielenią ogrodu.

We wnętrzu poszczególne strefy życia dziennego wydzielono za pomocą akcentów takich jak: narożny kominek pomiędzy salonem i jadalnią czy kuchenna „wyspa” z bufetem. Na parterze znajduje się dodatkowy pokój/gabinet oraz obszerna część gospodarcza z garażem dwustanowiskowym. Piętro to strefa nocna domu. Zlokalizowano tu trzy przestronne sypialnie - każda z indywidualnym wyjściem na taras oraz dwie łazienki - garderoby.

Ten nowoczesny dom prezentuje się najlepiej na dużych podmiejskich działkach oraz w zwartej miejskiej zabudowie.

Projekt ZX108 przypadnie do gustu osobom, szukającym funkcjonalnych i sprawdzonych rozwiązań w nowoczesnej formie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1755
  • - TBS-978
  • - SZ5 Zx108 CE (DOM OZ8-99)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
8 130 zł

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^
NAJLEPSZY KOMENTARZ


Ewa R.
  • Usuń ze znajomych
  • Dodaj do znajomych

Witam mam ten sam problem z dachem w mojej gminie nie dopuszczaja dachow plaskich, kąt ma byc 25-45 stopni. Jaki bylby koszt przerobki tego projektu na projekt z dachem o 25 stopni spadu? Czy projekt ten wygladal by dobrze z taka zmiana?moze jakis inny sposob na wyjscie z tej sytuacji, moze ukryc dach za attyka?

Obsługa klienta

Do Ewa R. : Witam, zmianę można wprowadzić na etapie adaptacji jednak projekt bardzo na tym straci. Innym rozwiązaniem jest schowanie dachu za wyższą attyką jeżeli w warunkach nie ma przeciwwskazań. W sprawie wyceny proszę kontaktować się z naszym studiem adaptacji.

Marek
Znajomi buduja ten dom, my startujemy w tym roku rowniez z plaskim dachem jednak zrobiony przez architekta. O ile dobrze wiem na dzien dzisiejszy wydali 460 tys maja stan deweloperski. Najdrozsze w tym projekcie sa okna i betonu idzie i stali masakra :) Takze koszt na stronie jest nierealny do osiagniecia :) trzeba powiekszyc o 200 tys i wtedy bedzie dom pod klucz bez szalu ale bedzie :)

Obsługa klienta

Do Jan : Witam, Każdy projekt można zmienić według uznania. Zarówno pomniejszyć jak i zwiększyć. Zmiany, które są dodatkowo płatne wprowadza się na etapie adaptacji przez wybranego architekta lub przez nasze studio adaptacji.

Iaga *.
  • Usuń ze znajomych
  • Dodaj do znajomych

Czy jest możliwość podpiwniczenia tego domu? W piwnicy mogłaby się znaleźć pralnia, pomieszczenie gospodarcze na różne sprzęty oraz część rekreacyjna (siłownia, pokój zabaw dla dzieci itp.)

Obsługa klienta

Do Iaga *. : Witam, oczywiście można podpiwniczyć ten budynek. Należy to zrobić na etapie adaptacji u swojego architekta lub w naszym studiu adaptacji (studioadaptacji@z500.pl). W wiadomości należy napisać o jaki projekt chodzi, zmianę oraz lokalizację alby można było wycenić zmianę.

Maciej
Do Iaga *. : My np. podpiwniczamy tylko część, tak aby przenieść kotłownie i stworzyć pomieszczenie gospodarcze na narzędzia itp.

Gosia
Taki dom to moje marzenie ale niestety moja gmina również zabrania budowania domów z płaskim dachem. Powiedzcie czy jest jakiś sposób na ominięcie tego jakże absurdalnego wymogu???

Krzysztof D.

buduje Zx108
Do Gosia : U mnie też nie przewiduje się dachów płaskich. W warunkach zabudowy mam wpisane, że dopuszcza się "dach dwu lub wielospadowe o maksymalnym nachyleniu 45 stopni. Nie mam wpisanego minimalnego kąta nachylenia. W związku z tym architekt przerobił mi ten dach z kątem nachylenia 10 stopni na dach wielospadowy. Z zewnątrz w ogóle tej przeróbki nie widać ponieważ są wysokie attyki. Mam nadzieję, że teraz dostanę pozwolenie na budowę.

Klient
Bardzo udany projekt, prawie go kupiliśmy, lecz w naszym mieście nie ma zgody na wybudowanie domu z prostym dachem :(

Krzysiek
Czy była by możliwość zmniejszenia tego projektu tak aby zmieścił się na działce o gabarycie 25metrów, myślałem o przesunięciu ściany z bramą wiazdową garażu o ok. 1metr i ewentualnie coś z tyłu,

Obsługa klienta

Do Krzysiek : Witam, oczywiście istnieje taka możliwość. Brakuje 1,5m więc najlepszym rozwiązaniem będzie przesunięcie ściany garażu od frontu oraz ściany salonu od ogrodu. Wszystkich zmian dokonuje się na etapie adaptacji u architekta lub w naszym studiu adaptacji.

Obsługa klienta

Do Albert : Witam, sypialnie na piętrze można powiększyć nie zmieniając gabarytów budynku. Wszystkie ściany są działowe, więc można je dowolnie przesuwać.

Maciej
Zamówiliśmy już projekt i zastanawiamy się, nad rozkładem. Zastanawiamy się nad takim rozwiązaniem jak w załączniku.
Przesunięcie korytarza o 20cm. Oraz ściany garderoby i o 80cm tak aby zwiększyć sypialnię. Również chcemy zwiększyć jeden pokój do 20m2 poprzez wykorzystanie korytarza.

Maciej
Świetny projekt. Dodaliście to czego brakowało mi w zx14.
1. Otwarta przestrzeń nad salonem
2. Tarasy!!
3. Ciekawy rozkład parteru
4. Gabinet na dole. (lub sypialnia dla gości).

Zgadam się natomiast z spanish_fly. Z500, Być może można powiększyć delikatnie jedną lub 2 sypialnie? Wy jesteście ekspertami, ale wydaje mi się że może to zniechęcić kilka osób.

Mój obecny ranking :-)
1. Zx108
2. Zx14
3. Zx46 GL2

Artus
Do Marcin : artus
Bardzo piekny funkcjonalny dom,gratulacje dla architektow Z500.Jest moim faworytem i chyba wybuduje go w Polsce dla swojej rodziny.
