Gotowy projekt domu Z177 + - Nieduży, wygodny i praktyczny dom na wąską działkę.

Z177 + odbicie lustrzane

Nieduży, wygodny i praktyczny dom na wąską działkę.
murowany
murowany
dostępność projektu: 3 dni robocze
2 670
2 269,50
Oszczędzasz 400,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 670
2 269,50
Oszczędzasz 400,50
Gotowy projekt domu Z177 + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu Z177 + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu Z177 + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu Z177 + - Nieduży, wygodny i praktyczny dom na wąską działkę.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nieduży, wygodny i praktyczny dom na wąską działkę.

Parter 64,7

Salon+kuchnia
27,4 m²
Kuchnia
8,3 m²
Hol
8,4 m²
Sień
2,3 m²
WC
2,6 m²
Pom. gosp.
6,7 m²
Gabinet
9,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nieduży, wygodny i praktyczny dom na wąską działkę.

Poddasze 48,1 / 60,9

Łazienka
4,7 m²
Pokój
8,5 m²
Pokój
8,3 m²
Hol
7,0 m²
Pokój
8,9 m²
Pokój
10,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nieduży, wygodny i praktyczny dom na wąską działkę.

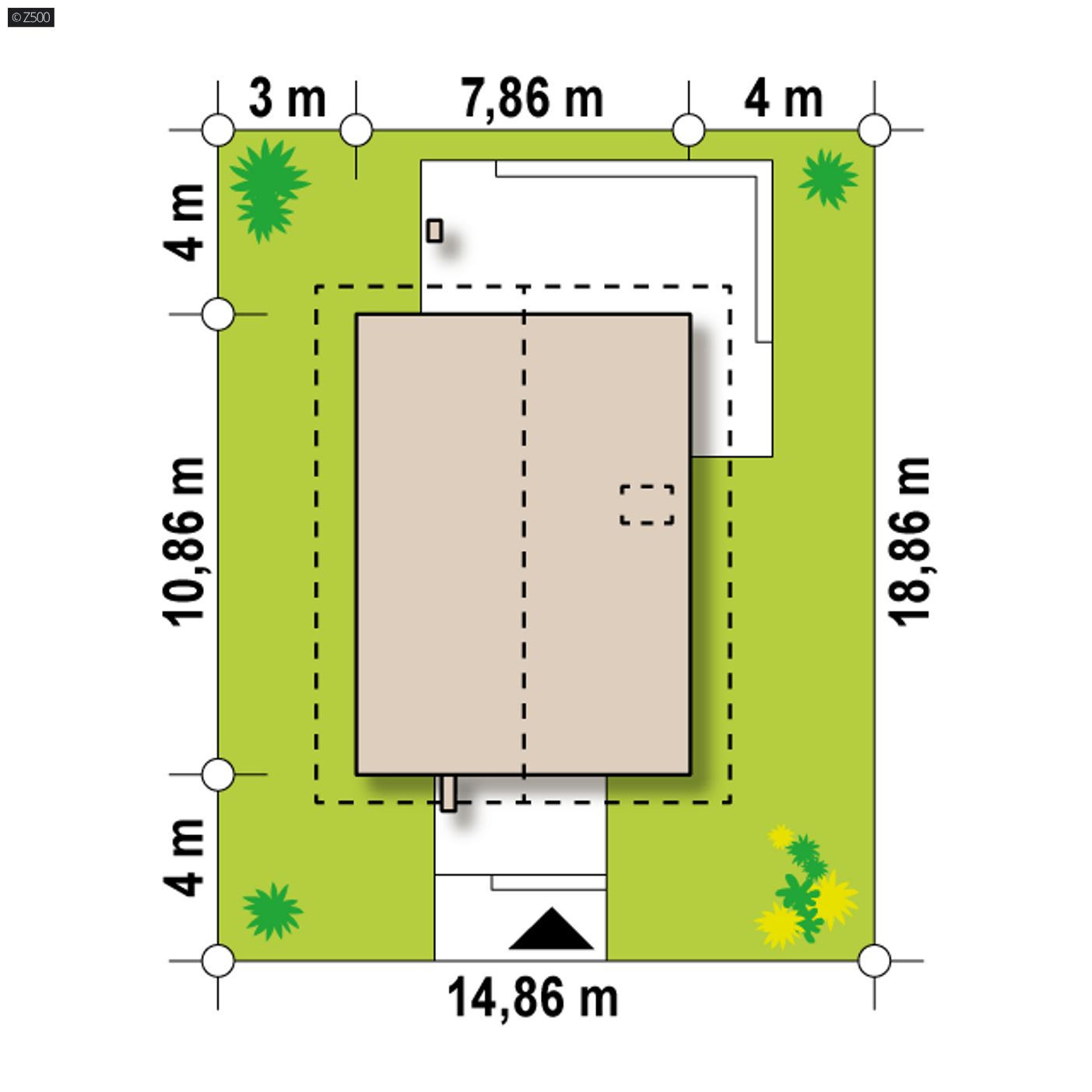

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,74 m
długość
18,74 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
7,74 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
112,8 / 125,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
83,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
345,29 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,94 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
146,05 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,26 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
14,74 x 18,74 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
88,9 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
66,3 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z177 +

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 239 489  159 659

45%40%15%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 670
2 269,50
Oszczędzasz 400,50

Ten projekt występuje na rynku również pod nazwą:

  • - SZ5 Z177 + CE (DOM OZ9-54)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
2 670
2 269,50
Oszczędzasz 400,50

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (01-510) Warszawa, ul. Gen. Zajączka 32, KRS 0000374974 (email kontaktowy: [email protected]).
|
lub
|
podpisz się
^

Do Karolina O. : Witam???? my planujemy zamienić gabinet z kotlownią ???? właśnie debatujemy jak to rozplanowac ???? Pani już ma pomysł? My chcemy 15cm zabrać kuchni. Wiatrołap przesunąć w stronę nowej kotlowni, kosztem kotlowni. Chcemy też do kotłowni wcisnąć łazienkę z prysznicem, a pod schodami zostawic schowek.. Tylko wtedy kotlownia już malutka będzie????

Marcin T
Jaki jest koszt takiego budynku w stanie pod malowanie. Rozumiem ze w kazdym miejscu w Polsce jest inny cennik ale sprobujcie napisac wasz kosz.

Janusz
Czy ktoś buduje Z 177-GL w województwie śląskim? Chętnie zobaczę taki gotowy budynek.
Pozdrawiam Janusz.

Dorota s
My również budujemy z177+. Wprowadziliśmy sporo zmian aby był bardziej dopasowany do nas:
- wydłuzylismy dom o 1.5 m (1m od przodu i 0.5 tyl
- pod schodami spizarka
-między pokojem a schodami zmiescilismy łazienkę (1.5 na 2.5)
-schody ze spocznikiem
- na górze w łazience zrobiliśmy lukarnie (gołebnik)
-zrobiliśmy też stropo dach (lany 2strop)
-dodanie okna na klatce schodowej i lazience na dole

Martyna
Do Joanna K. : My budujemy :) obecnie zalane fundamenty bloczek i piasek wsypany na zimę zostaje tak. maciejowice- garwoliński:)

Edyta A.
Do Martyna : Czy państwo pobudowali już ten dom można jakieś zdjęcia bo chcę zobaczyć jak on wygląda jestem z okolic Żelechowa

Po kilku nieprzespanych nocach doszedłem do wniosku, że chyba najlepszym rozwiązaniem dla mnie będzie lustrzane odbicie z pewnymi zmianami. PG zamienione z gabinetem i przesunięte ściany oraz zmiany okien od frontu - gabinet takie jak w kuchni a do PG 120x90 - jeszcze tylko muszę to skonsultować z projektantem i przeprojektować kominy (usuwamy jeszcze kominek z salony), a i ściana kolankowa ze 126 ma 140 cm. Co sądzicie o takiej zmianie?

Do Tomasz P. : Witam,
Ja także podniosłem ściankę kolankową do 1,40m. To jest dobre rozwiązanie ponieważ powiększa przestrzeń. Z tym kominkiem to radzę się zastanowić. Ja też w projekcie go nie mam, ale rzutem na taśmę w ostatniej chwili na dzień przed wykonaniem stropu dorzuciłem ten kominek - pamiętaj, że gaz nie będzie w nieskończoność tani, czasy niepewne. Warto jednak go mieć. A dobrze zaprojektowany kominek daje uroku salonowi. Wrzucam moje rzuty może CI się przydać.

Agnieszka
Do Urszula K. : ja bym akurat okna nad schodami nie dawała - dachowe to problemy przemarzanie, brud - umyjesz, a za 2 dni znowu wyglądają jakby nigdy szmaty nie widziały :/ do tego na klatce schodowej ciężki dostęp do nich by był, żeby myć

Po przeglądnięciu setek projektów zdecydowaliśmy się w końcu na Z177+. Domek mały ale bardzo funkcjonalny a dzięki prostej bryle ciepły i niedrogi. Ze zmian jakie wprowadziliśmy; zamiana gabinetu z kotłownią, w części kotłowni będzie łazienka z prysznicem, a pod schodami schowek (jak w Z302). Podoba nam się też, że kuchnię w razie potrzeby można zamknąć. Nie potrzebny jest w niej stół, bo wystarczy ten znajdujący się za drzwiami- w jadalni. No i w salonie zmieści się duuża choinka!!! :)
Klaudia i Mateusz

Jolanta
Pytanie do architekta z 500.
Co zrobić - jakiej zmiany w projekcie dokonać aby w dolnej Toalecie można było wstawić prysznic ?

Krzysiek
Do Lucyna P. : Dziękuję za odpowiedź :) Skoro schody do piwnicy będą w łazience na dole to gdzie i czy będzie ona na parterze?

Bartek
Do Lucyna P. : Witam, chcemy budować taki dom w Grudziądzu, czy byłaby możliwość podjechać do Państwa i zobaczyć jak ten projekt wygląda realnie?

Paweł
Do Jolanta : Witam,
Ja rozpoczynam niedługo budowę w pomorskim, koło Żukowa. Zapraszam do kontaktu, razem będzie raźniej budować :)

Jolanta
Do Paweł : Witaj
My rozpoczynamy dopiero za rok na wiosnę, teraz załatwiamy formalności. Jesteśmy z Gdyni więc niedaleko :) Fajnie że będziesz się dzielił swoimi spostrzeżeniami, mam nadzieję że starczy Wam czasu na dyskusje na forum może jakieś fotki ? pozdrawiam

Paweł
Do Jolanta : Ze zmian:
1. Dołożyliśmy garaż DGZ1 - pulpitowy z lewej strony.
2. P.G. na lewą stronę, tak aby było przejście do garażu.
3. Komin przesunięty na środek - na ścianę od kuchni, dzięki temu zmieści się duży TV
4. Na poddasze 2 sypialnia połączone w 1 (te od dołu), dało to możliwość zrobienia garderoby oraz przesunięcia drzwi do sypialni - co pozwoliło zrobić schody z spocznikiem.

Rok czasu bawiłem się i przerabiałem projekt i teraz dla nas jest idealny :)

Jolanta
Do Paweł : ok, fajnie wyobrażam to sobie. My też planujemy pewne zmiany m-in zamianę dolnego pokoiku z PG co Ty tez zrobiłeś. Czy w związku z tym pokój jest mniejszy -wielkości PG -6,7 m i odwrotnie PG jest teraz większy czyli 9 m ? Czy mógłbyś mi napisać ile kosztowały te zmiany w projekcie? dzięki pozdrawiam
