    Gotowy projekt domu Z273 a - Kompaktowy dom parterowy z trzema sypialniami

    Z273 a odbicie lustrzane

    Kompaktowy dom parterowy z trzema sypialniami
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 340
    2 839
    Oszczędzasz 501
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 340
    2 839
    Oszczędzasz 501
    Gotowy projekt domu Z273 a - Kompaktowy dom parterowy z trzema sypialniami
    Gotowy projekt domu Z273 a - Kompaktowy dom parterowy z trzema sypialniami

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Kompaktowy dom parterowy z trzema sypialniami

    Parter 94,2 / 99,4

    Sień
    4,1 m²
    Hol
    6,7 m²
    Kuchnia
    8,0 m²
    Salon+jadalnia
    30,8 m²
    Pokój
    11,7 m²
    Łazienka
    6,0 m²
    Pokój
    12,9 m²
    Pokój
    11,6 m²
    Łazienka
    2,4 m²
    Pomieszczenie gospodarcze
    5,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Kompaktowy dom parterowy z trzema sypialniami

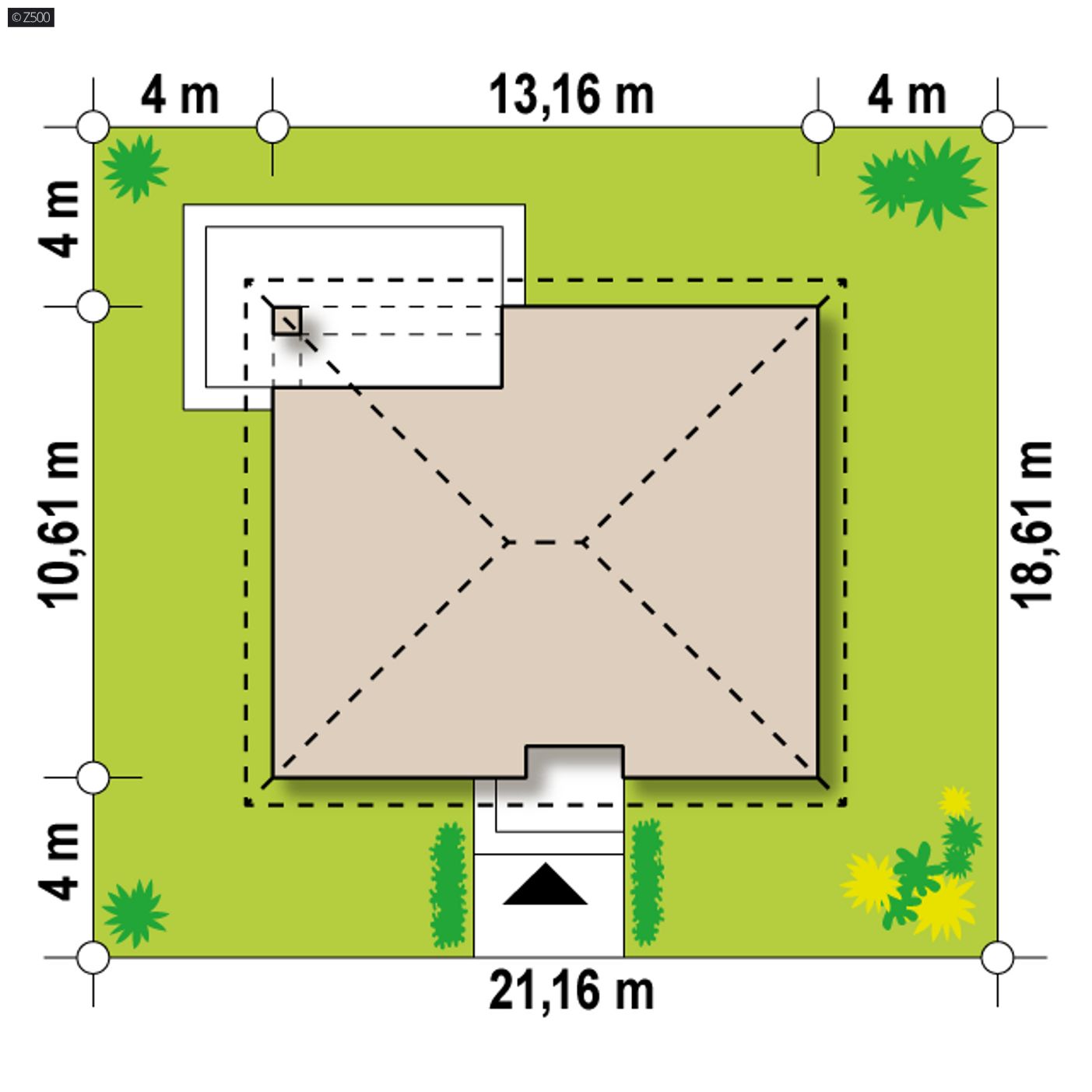

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,16 m
    długość
    18,61 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,16 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    94,2 / 99,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    127,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    272,3 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,5 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    183,68 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,56 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,16 x 18,61 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    wiązary
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    wiązary prefabrykowane
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    solary, rekuperacja, kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    21,58 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    67,15 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD1Dach nieocieplony
    SS2Podsufitka≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z273 a

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 209 400  139 600

    52%36%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 340
    2 839
    Oszczędzasz 501
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 340
    2 839
    Oszczędzasz 501

    Wersja projektu poszerzona o 90cm. Kotłownia na biomasę oraz powiększony salon.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1467
    • - TED-394
    • - SZ5 Z273 a CE (DOM OZ8-53)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 340
    2 839
    Oszczędzasz 501

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Łukasz T.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy ktoś mi jest wstanie podesłać wymiary kuchni w tym projekcie szerokość, długość, wysokość okna od podłogi oraz rozmieszczenie okna? lukasztkacz@gmail.com

    Obsługa klienta

    • Usuń ze znajomych

    Do Łukasz T. : Witam, wymiary pomieszczeń są zaznaczone na "rysunkach szczegółowych pdf", które można pobrać ze strony projektu (pliki do pobrania obok schematu minimalnych wymiarów działki dostępne po zalogowaniu), pozdrawiam

    Obsługa klienta

    • Usuń ze znajomych

    Do Sława : W przypadku chęci wprowadzenia do tego projektu zmiany polegającej na przeprojektowaniu dachu na płaski wydamy na to odpowiednią zgodę autorską (wprowadzeniem zmiany może się wówczas zająć architekt adaptujący), opcjonalnie możemy taką zmianę wprowadzić za dodatkową opłatą w naszym studiu adaptacji (w celu uzyskania indywidualnej wyceny proszę o wypełnienie formularza: https://z500.pl/blog/1765,studio-adaptacji-oferta.html ). Jeżeli chodzi o koszty budowy - zamiast stropu i dachu wykonanych z wiązarów będzie trzeba wykonać stropodach żelbetowy - w zależności od dostępności wykonawców i lokalnych cen dla jednej i drugiej technologii może się to okazać nawet rozwiązaniem bardziej kosztownym.

    Magda W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam
    Czy ktoś posiada ogrzewanie na panele fotowoltaiczne?Jaki to jest koszt inwestycji???

    Michał N.

    buduje Z273
    Witam . Czy posiada ktoś z was projekt wentylacji mechanicznej ( rekuperacji )do tego domu? właśnie zacząłem budowę i zdecydowałem że zmienię system wentylacji. Bardzo byłbym wdzięczny za podesłanie na michalnowicki82@wp.pl
    pozdrawiam wszystkich budujących .

    ŁUKASZ P.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam
    Czy buduje ktoś ten dom w okolicy Żor badz już zakończył budowę, gdyż zamierzam kupić ten projekt i rozpocząć budowę.

    Marcin G.

    buduje Z273
    Witam wszystkich budujących lub zmierzających budowę domu według tego projektu za kilka dni rozpoczynam budowę a zarazem będę prowadził vlog na youtube pod nazwą marcinbudujez273a . lub wpisując dom z273a .Postaram się przybliżyć koszta budowy , zapotrzebowania na materiały itp.

    Adrian
    Witam wszystkich budujących Z273a !
    Mam prośbę, czy byłby ktoś życzliwy pokazać domek na "żywo" gdyż bardzo nam sie podoba ten projekt ale przy podjeciu ostatecznej decyzji zakupu tego projektu bardzo przydałaby sie Nam wizyta... Jesteśmy z woj.śląskiego. karpiu34@op.pl 602815383.

    Rafał
    Do Adrian : Koło Strzelec Opolskich w Jemielnicy jest dom modelowy wg tego projektu w technologii szkieletowej.
    Można go obejrzeć po wcześniejszym umówieniu się ,Nie będę pisał jaka to firma żeby nie było bana na reklamę ,ale bez problemu można wygooglować . Polecam zobaczyć na żywo.
    Pozdrawiam

    Tomasz O.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, mam pytanie do budujących i mieszkających , czy za 250000 zł dam radę się wprowadzić ?
    Z góry dziękuje za odpowiedź .Pozdrawoam.

    Tomasz S.

    buduje Z273
    Do Tomasz O. : Systemem gospodarczym powinno się udać wybudować do stanu deweloperskiego za ok 190 - 200 tys. Oczywiście nie liczę, podłączenia wody, prądu, szamba, projektu i wszystkiego co wiąże się z ogrodem (sam ogród, ogrodzenie, taras, bruk) Wydaje mi się także, że trzeba liczyć około 100tys zł na wyposażenie środka.
    U nas bez działki, liczymy, że wyniesie wszystko koło 450tys zł, ale u nas buduje deweloper, więc lekko przepłacamy (250tys zł do stanu deweloperskiego)

    Emilia
    Czy ten projekt występuje z kominkiem ale opalany gazem poprzez zwykły piec gazowy - jak a jest cena takiej zmiany? - czy strop można zmienić na betonowy?

    Grupiński
    Czy ten projekt istnieje w wersji z kominkiem ale opalany gazem poprzez zwykły piec gazowy jeśli tak to ile kosztuje taki projekt lub zmiana projektu na takowy ?

    Krzysztof G.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    Czy można przesunąć ścianę MZ2 w której znajduje się wyjście na taras o 33 cm w głąb tarasu tak aby powiększyc salon kosztem tarasu i jednocześnie wydłuzyc ścianę MW4 między salonem a pokojem nr1 , czy generuje to jakieś koszty projektowe ??? będę wdzięczny za szybka odpowiedź.

    Obsługa klienta

    Do Krzysztof G. : Witam, oczywiście jest taka możliwość. Zmiany wprowadza architekt lokalny na etapie adaptacji i jest to dodatkowo płatne. W celu wyceny można skontaktować się z naszym studiem adaptacji poprzez ankietę na stronie.

    Przemysław K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy jest możliwość zmiany kąta nachylenia dachu?, bo w moim mieście w planach zagospodarowania przestrzennego jest wymóg od 30°-45°

    Artur M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, Czy jest mozliwe aby w salonie byla otwarta przestrzen bez stropu?

    Grzegorz H.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, czy posiada ktoś zestawienie materiałów. Jeśli tak to prosiłbym o przesłanie na maila grzesiek.ephs@gmail.com

    z góry dziękuje
    pozdrwiam, Grzesiek
