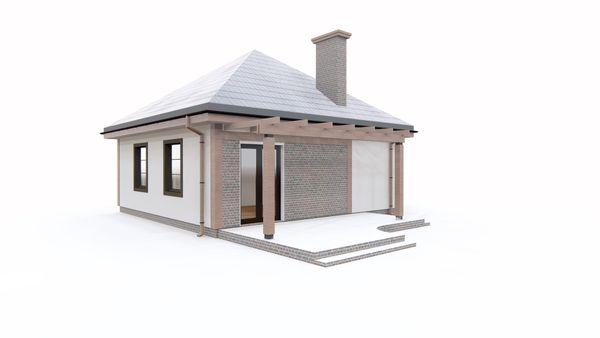

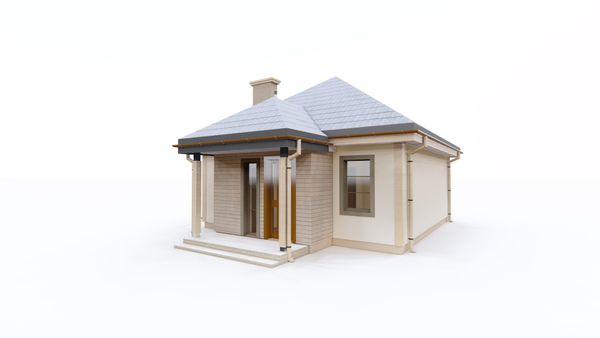

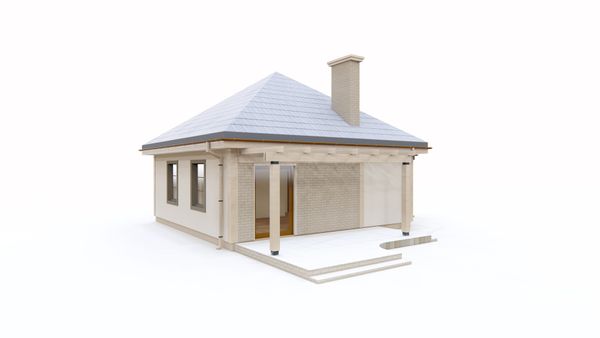

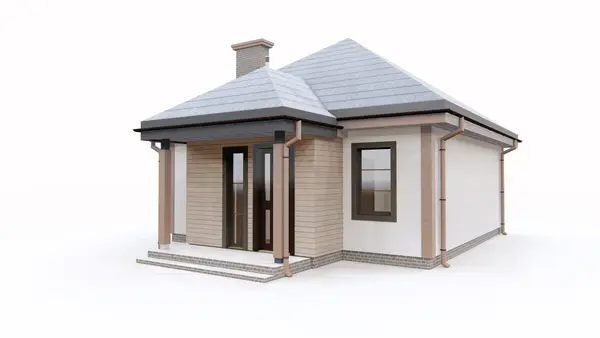

    Gotowy projekt domu Z73 - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.

    Z73 odbicie lustrzane

    Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z73 - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.

    Parter 50,2

    Sień
    4,4 m²
    Hol
    4,7 m²
    Kuchnia
    7,1 m²
    Salon+jadalnia
    16,2 m²
    Pokój
    12,9 m²
    Łazienka
    4,9 m²
    Taras
    18,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.

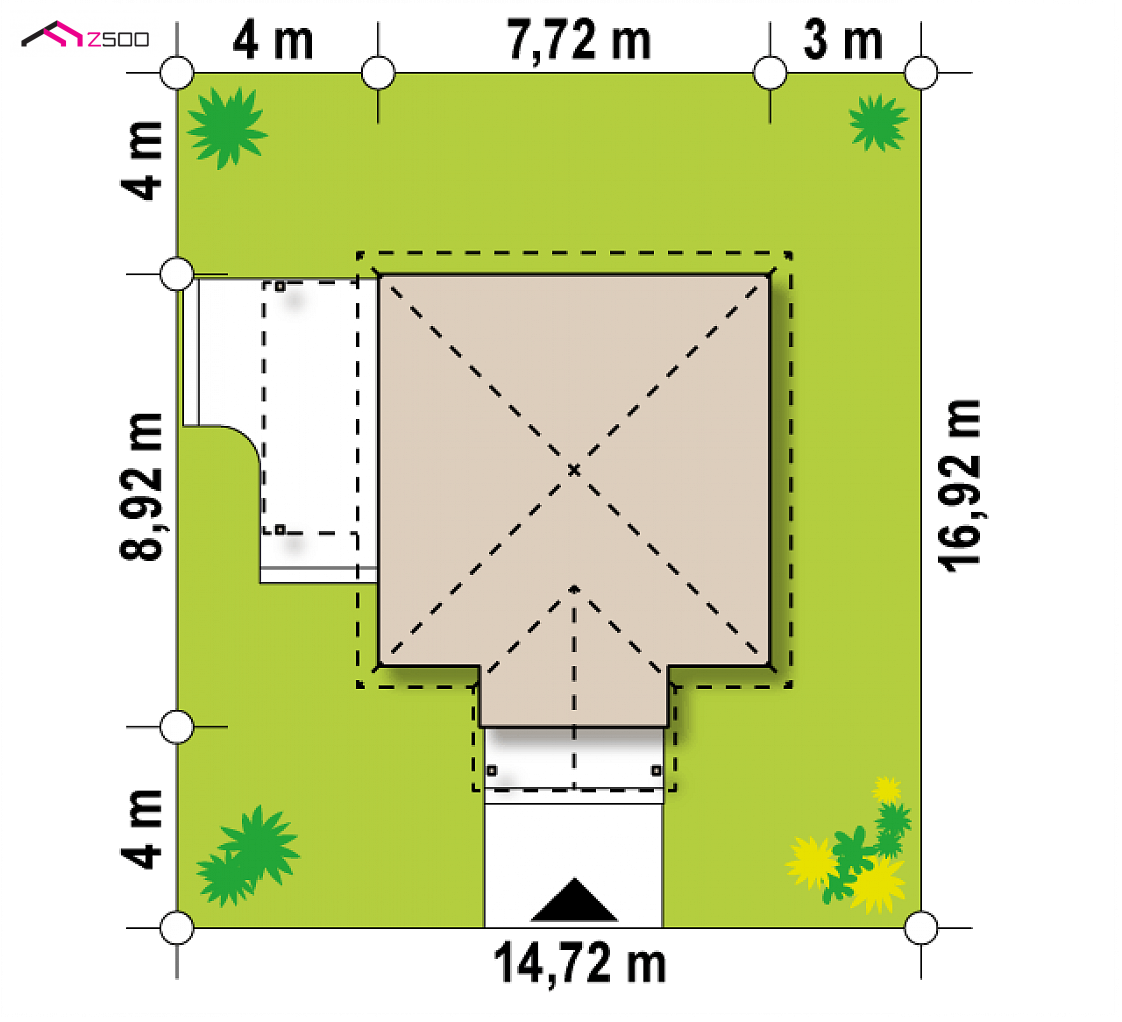

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    14,72 m
    długość
    16,92 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    7,72 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    50,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    64,1 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    140,3 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,37 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    98,9 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    14,72 x 16,92 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kocioł na gaz
    Rodzaj wentylacji
    mechaniczna

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    SD1Dach nieocieplony
    PT1Posadzka tarasu/ podestu wejściowego
    SS2Podsufitka≤ 0,18
    PG1Posadzka mieszkania na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z73

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 106 950  71 300

    47%39%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.
    Gotowy projekt domu  - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.

    Z73 to mały,  dom o prostej konstrukcji, co korzystnie wpływa na jego ekonomikę i późniejsze utrzymanie. Drewniane kolumny oraz podłużne okna nadają mu lekkości i niepowtarzalnego uroku.

    Parter stanowią dwa pokoje, łazienka oraz kuchnia. W sieni znajduje się schowek, mogący pomieścić sprzęty domowe. Kuchnia, mimo swych niewielkich wymiarów, może być praktyczna i funkcjonalnie zabudowana. Z salonu wyłania się widok na piękny, zadbany ogród. Duże okna i podwójne drzwi balkonowe pozwalają na swobodne wpadanie promieni słonecznych co znacznie obniża koszty energii.

    Z73 to doskonała propozycja dla osób szukających małego domku. Dzięki prostej budowie i niewielkim wymiarom, dom jest tani w budowie i utrzymaniu. Świetnie sprawdzi się również jako dom letniskowy.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1089
    • - TTP-266
    • - SZ5 Z73 CE (DOM OZ1-49)
    Gotowy projekt domu  - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.
    Gotowy projekt domu  - Prosty i tani dom letniskowy lub całoroczny. Optymalna funkcja na małej powierzchni.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Obsługa klienta

    • Usuń ze znajomych

    Do: Dzień dobry,
    projekt ten nie posiada pomieszczenia gospodarczego (kotłowni), ale w jego wariancie można w garażu wydzielić pomieszczenie na piec. Takiej zmiany można bez problemu dokonać na etapie adaptacji. https://z500.pl/projekt/498/Z73+L+GL,odbicie-lustrzane-z-garazem-jednostanowiskowym-z-lewej-strony.html?preview=1

    Denis A.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Доброго дня всем. Подскажите вариант данного дома со вторым жилым этажом строил кто нибудь? Может есть фото второго этажа?

    Mikołaja
    Ktoś buduje? :-D ja już mam zrobiony fundament. Kuchnia jest oddzielona od salonu, zmiany tez są w wielkości okien.

    jerzy krawczyk

    • Usuń ze znajomych
    • Dodaj do znajomych

    Mam pytanie odnośnie projektu Z 73 ,w 2013 początek roku koszt stanu surowego zamkniętego wynosił
    47 tys zł w/g wyceny Waszej firmy to dlaczego w tak krótkim czasie początek roku 2014 podajecie koszt
    wykonania stanu surowego w/g waszej wyceny 132 tys zł ,wzrost około 280 % ,ceny materiałów i robocizny tak nie wzrosły a niejednokrotnie zmalały ,gdzie jest błąd ,czy tak renomowana Wasza firma
    dopuszcza się takich błędów i czy jesteście wiarygodni.

    Anna Ź.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do jerzy krawczyk : Witam, nie wiem skąd posiada Pan te dane ale od 2011 roku koszt budowy tego projektu staniał. Ta kwota się zmieni po z aktualizowaniu kosztorysu ponieważ od 1 stycznia tego roku zmieniły się warunki techniczne budynków i ok 15% budowa domu zdrożeje.

    Kasienka
    mam pytanie czy można by było przenieść kominek na ścianę dzielącą salon i pokój, przy wykorzystanym poddaszu
    z góry dziękuję

    Obsługa klienta
    Do Kasienka : oczywiście można wprowadzić taka zmianę na etapie adaptacji u dowolnego architekta lub w Studio Adaptacji.
    info@studioadaptacji.pl
    (+48) 722 000 500

    Kamil.PP
    Witam jestem zainteresowany budową tego demu. Jeśli ktoś posiada zdjęcia z wybudowanego domu (wewnątrz lub na zewnątrz) to poproszę na email kamil94gold@wp.pl

    Ela M.

    buduje Z73
    Witam. W dniu 18.09.2013 rozpoczęłam budowę tego domku. Docelowo będę w nim mieszkać od maja do września. Zimą wracam do bloku. Domek szybko rośnie. Prawdopodobnie 10 października będzie już wiecha. Koszty budowy podane na stronie projektanta są nieco zaniżone. Żaden wykonawca nie chciał mi go wybudować pod klucz za mniej niż 145 tys zł. (Bez białego montażu i obudowy kominka). Przed zimą obiecano, że przykryją dach i wstawią okna i drzwi. Domek stoi trochę na uboczu i nie mogę tam jeździć żeby go pilnować ale mam nadzieję, że złodzieje tam nie przyjdą. Pozdrawiam sympatyków projektu Z73

    Piotr P.
    Witam! Mam pytanie czy dało by się wykonac bez problemu takie zmiany w projekcie i jakie byłyby wymiary tego domku? oraz jakie potrzebne minimalne wymiary działki?

    Tomasz P.

    • Usuń ze znajomych
    • Dodaj do znajomych

    mam pytanie jestem nowicjuszem w budowie wiec prosze o wyrozumialosc i pomoc mam dzialke 5 arów czy taki domek mi tam sie zmiesci?

    Ela M.

    buduje Z73
    Hura! Kupiłam projekt domku letniskowego Z73. Teraz przede mną długa droga po urzędach i realizacja budowy. To ma być domek letniskowy ale całoroczny koniecznie z dodatkowym kominkiem zewnętrznym i strychem jako miejsce do przechowywania okresowego przedmiotów np. leżaków, parasoli zimą. Jutro zlecę wykonanie matrycy do celów projektowych . Boję się tej budowy, bo kiedy rodzice budowali się za komuny to wszystko szło jak "po grudzie" a tata nie doczekał końca budowy. Mieszkam w wieżowcu na betonowej półce i tęsknię za bliskością przyrody, czystym powietrzem, przestrzenią i ...ogniem w kominku. Postaram się informować o postępach mojej budowy, chociaż jak czytam większość buduje ten domek jako jednorodzinny oczywiście po wprowadzonych zmianach do projektu. Pozdrawiam wszystkich którym ten projekt się podoba. Jak szukałam go 2 lata. Teraz jestem zadowolona, zobaczymy co będzie dalej.

    Sebastian
    Witam, czy istnieje możliwość adaptacji tego projektu do takiego jak jest w załączniku? Zależy mi na kotłowni i małym poddaszu, a nie mogę znaleźć oryginalnego z którego są załączniki.
    Pozdrawiam

    Obsługa klienta
    Do Sebastian : Tak jest możliwe. To co Pan ma jest wariantem projektu stworzonym przez naszego partnera FHU CANADA SYSTEM

    Kris
    Witam! Mam pytanie, czy dałoby się ten projekt adaptować tak, by wybudować go w formie "dobudowy" do istniejącego już starego domu, podobnych rozmiarów? Akurat pasowałoby mi, by zrobić przejście z salonu do istniejącego już pokoju, podłączenie się do istniejącej instalacji gazowe, elektrycznej i wodociągowej, reszta bez zmian + lekkie podniesienie w górę by można było zrobić użytkowe poddasze.

    Obsługa klienta
    Do Kris : Teoretycznie tak ale wymaga to analizy sytuacji proszę skontaktować się z nami poprzez maila. info@studioadaptacji.pl

    Ania K
    a w pr zypadku wariantu z garażem, wydaje mi sie że dałoby rade wygspodarować pomieszczenie na kotłownię????

    Ania K
    Witam, chce aby domek był całoroczny..brakuje mi kotłowni chce ogrzewac go ekogroszkiem, ewntualnie mały piec na gaz czy jest jakas opcja z z kotłownią???? a i czy jest mozliwość na podniesienie dachu i zrobieniu na poddaszu sypialni ??? wejscie na gore schody drewniane proste np.http://atrium-system.informatorbudownictwa.pl/ czy jest mozliwość??????

    Obsługa klienta
    Do Ania K : Raczej ciężko tutaj wydzielić takie pomieszczenie na paliwo stałe, które wymaga większej powierzchni. Odnośnie poddasza to nie ma problemu można wprowadzić taką zmianę.

    Ania K
    Witam, chce aby domek był całoroczny..brakuje mi kotłowni chce ogrzewac go ekogroszkiem, ewntualnie mały piec na gaz czy jest jakas opcja z z kotłownią???? a i czy jest mozliwość na podniesienie dachu i zrobieniu na poddaszu sypialni ??? wejscie na gore schody drewniane proste np.http://atrium-system.informatorbudownictwa.pl/ czy jest mozliwość??????

    Emil Zelichowski

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Nowak M. : witam. Mógłbym prosić o przesłanie zdjęć z domu? moi mail to emil881215@interia.pl
