Z72
Porozmawiaj z architektem, który projektował ten dom
pon. - pt.: 8:00 - 19:00
Powierzchnia i wymiary
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Technologia i konstrukcja
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
Przegroda | Opis | Wsp. U. [W/m2K] |
---|---|---|
MZ1 | Ściana fundamentowa ocieplona | |
MZ2 | Ściana zewnętrzna | ≤ 0,20 |
MW1 | Ściana działowa | |
SD1 | Dach nieocieplony | |
SS2 | podsufitka | ≤ 0,15 |
PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
Projekt zgodny z aktualnymi warunkami technicznymi.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z72
wg cennika sekocenbud 2 kw. 2021
Standard Premium | Standard Ekonomiczny | |
stan surowy zamknięty | 187 980 zł | 125 320 zł |
51% | 33% | 16% |
Stan surowy zamknięty | Wykończenie | Instalacje |
Koszt inwestycji 100% |
Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.
Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu zestawy projektów dodatkowych

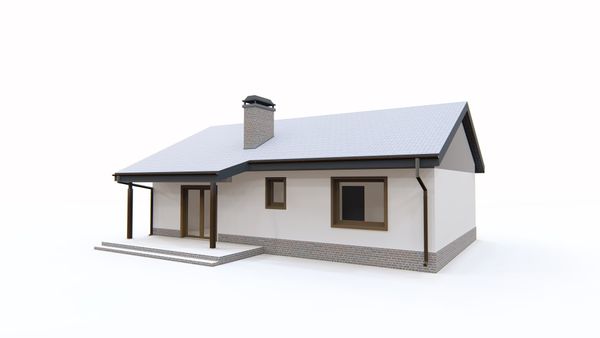

zobacz alternatywną kolorystykę domu
zobacz alternatywną kolorystykę domu

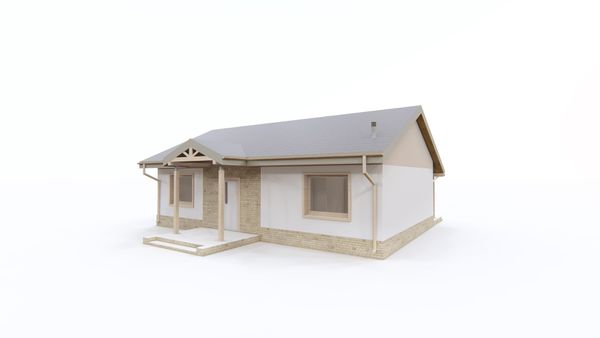

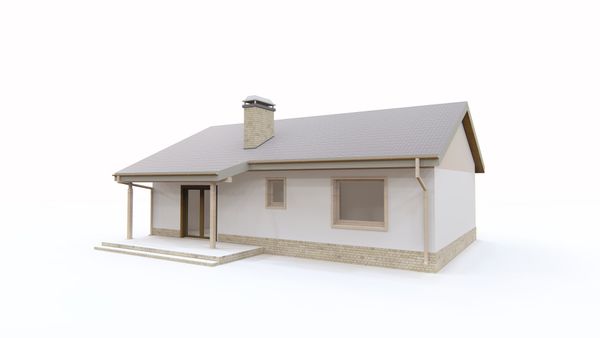

Projekt Z72 jest domem parterowym z dachem dwuspadowym. Zaletą tego domu to niesamowita prostota formy, a poprzez połączenie różnych materiałów niepowtarzalny wygląd i charakter całej budowli. Ta propozycja to zarówno niewielkie koszty inwestycji jak i eksploatacji. Idealny dla niewielkiej rodziny lub jako dom wypoczynkowy.
Wejście do domu przykryte daszkiem prowadzi do wygodnej sieni, w której mieszczą się duże i szafy wnękowe. Prostokątny hol stanowi centralny węzeł komunikacyjny domu. Otwarte wejście z holu prowadzi do części dziennej zaprojektowanej po prawej stronie. W salonie umieszczono kominek oraz dwuskrzydłowe drzwi balkonowe prowadzące na taras od strony ogrodu. Obok salonu znalazł się aneks jadalny połączony z kuchnią, z oknem od frontu.
Druga część domu to dwie duże sypialnie i łazienka. W łazience oprócz umywalki, Wc, wanny i prysznica za ścianką usytuowany został wiszący kocioł 2-funkcyjny do ogrzewania wody i pomieszczeń. Takie rozwiązanie pozwala na oszczędność powierzchni, którą trzeba byłoby wygospodarować w przypadku zastosowania kotłowni tradycyjnej.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1047
- - TIV-868
- - SZ5 Z72 CE (DOM OZ1-50)
Dodatkowe informacje o projekcie i zamówieniu
Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
Komentarze
taka zmiana jest możliwa do wykonania - we własnym zakresie lub u nas.
O szczegóły i wycenę proszę pytać w STUDIU ADAPTACJI
info@studioadaptacji.pl
czy istnieje możliwość zmiany projektu tak by powstało poddasze do przyszłej ewentualnej adaptacji na użytkowe? Jak rozumiem wymagałoby to zmiany kątu nachylenia dachu oraz podniesienia ścianki kolankowej oraz doprojektowania schodów. Jak bardzo podroży to budowę zakładając ze na poczatek wystarczą schody nożycowe w korytarzu, a poddasze będzie na chwilę obecną nieuzytkowe?
Rozwiązaniem na brak gazociągi jest dzierżawa zbiornka - na rynku jest wiele firm oferujących abonemamentowe rozwiązania. Płaci się za rzeczywiste zużycie, zbiornik napełniają we własnym zkaresie. Projekt przyłącza również leży po stronie Firmy - orientacyjny koszt ~3tyś zł łącznie z doprowadzeniem do domu i osadzeniem zbiornika na wcześniej wykonanym fundamencie.
Sam rozważam alternatywę w postaci kotła na paliwo stałe, jednak w tym projekcie wiąże się to z koniecznością budowy garażu, w którym umiejscowiona będzie kotłownia...Mniej kosztowne będzie opsiywane rozwiązanie z GAZem, jednak ten surowiec jest mniej stabilny w jego dostawach i cenach, aniżeli węgiel....
Z góry dziękuję za odpowiedź.
Pozdrawiam.
Obliczyłem, że stan surowy zamknięty będę w stanie wykonać za 50 tyś. zł ( z elewacją). Instalacje, tynki lub płyty k/g, piec 2-funkc.kondensat ~20 tyś. z robocizną oczywiście. Biały montaż - rozpiętości kwot zaczynają się od ~28 tyś. (mój standard) do + nieskończoności...
dowiadywałem się wiele na temat tego projektu. Również podważyłem słowa RYSZARDa który napisał wyżej coś co wymyślił z D... Dostałem dwie bardzo konkretne oferty. Pierwsza 140.000 zł brutto, i druga 133.000 zł brutto. Wykonawca musi naliczyć w cenie koszty materiału i transportu. Oferta powinna być spójna i zawierać pełne i kompleksowe rozwiązanie. Obecność inwestora na placu budowy kończy się po wskazaniu wraz z geodetą miejsca wykopania dziury. Po tym czasie kierownik budowy odpowiada za to aby nic nie brakło do budowy domu i za swoich pracowników. Generalnie cena za całość do stanu deweloperskiego. Systemem gospodarczym, jesteśmy w stanie zejść na pewno do kwoty wymienionej w kosztorysie Z72. Zachęcam do lektury i komentowania. Oto link do oferty na które otrzymałem propozycje cenowe. Podkreślam że dostałem je na maila i nie są dostępne na stronie. Oferty są bardzo rozbudowane łącznie z dokładnymi danymi wykonawców dlatego nie chciałbym ich zamieszczać. Pozdrawiam.
http://oferia.pl/zlecenie/item100119-budowa-domu-jednorodzinnego-z72-pod-klucz
