Gotowy projekt domu Z70 - Kompaktowy dom z zaaranżowanym poddaszem, garażem na dwa samochody i kotłownią.

Z70 odbicie lustrzane

Kompaktowy dom z zaaranżowanym poddaszem, garażem na dwa samochody i kotłownią.
murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Z70 - Kompaktowy dom z zaaranżowanym poddaszem, garażem na dwa samochody i kotłownią.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Kompaktowy dom z zaaranżowanym poddaszem, garażem na dwa samochody i kotłownią.

Parter 97,2 / 161,8

Sień
5,0 m²
Hol
15,1 m²
Spiżarka
5,0 m²
Kuchnia
14,9 m²
Jadalnia
13,2 m²
Salon
26,6 m²
Łazienka
4,2 m²
Pomieszczenie gospodarcze
7,3 m²
Gabinet
13,2 m²
Garaż
43,9 m²
Garaż+pom. gosp.
13,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Kompaktowy dom z zaaranżowanym poddaszem, garażem na dwa samochody i kotłownią.

Poddasze 130,9 / 164,1

Hol+schody
18,9 m²
Łazienka
10,1 m²
Pokój
17,1 m²
Garderoba
3,6 m²
Pokój
16,9 m²
Garderoba
3,8 m²
Pokój
16,2 m²
Garderoba
2,0 m²
Łazienka
2,4 m²
Pokój
8,8 m²
Pokój
15,7 m²
Pokój rekreacyjny
8,6 m²
Sauna
3,7 m²
Łazienka
3,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Kompaktowy dom z zaaranżowanym poddaszem, garażem na dwa samochody i kotłownią.

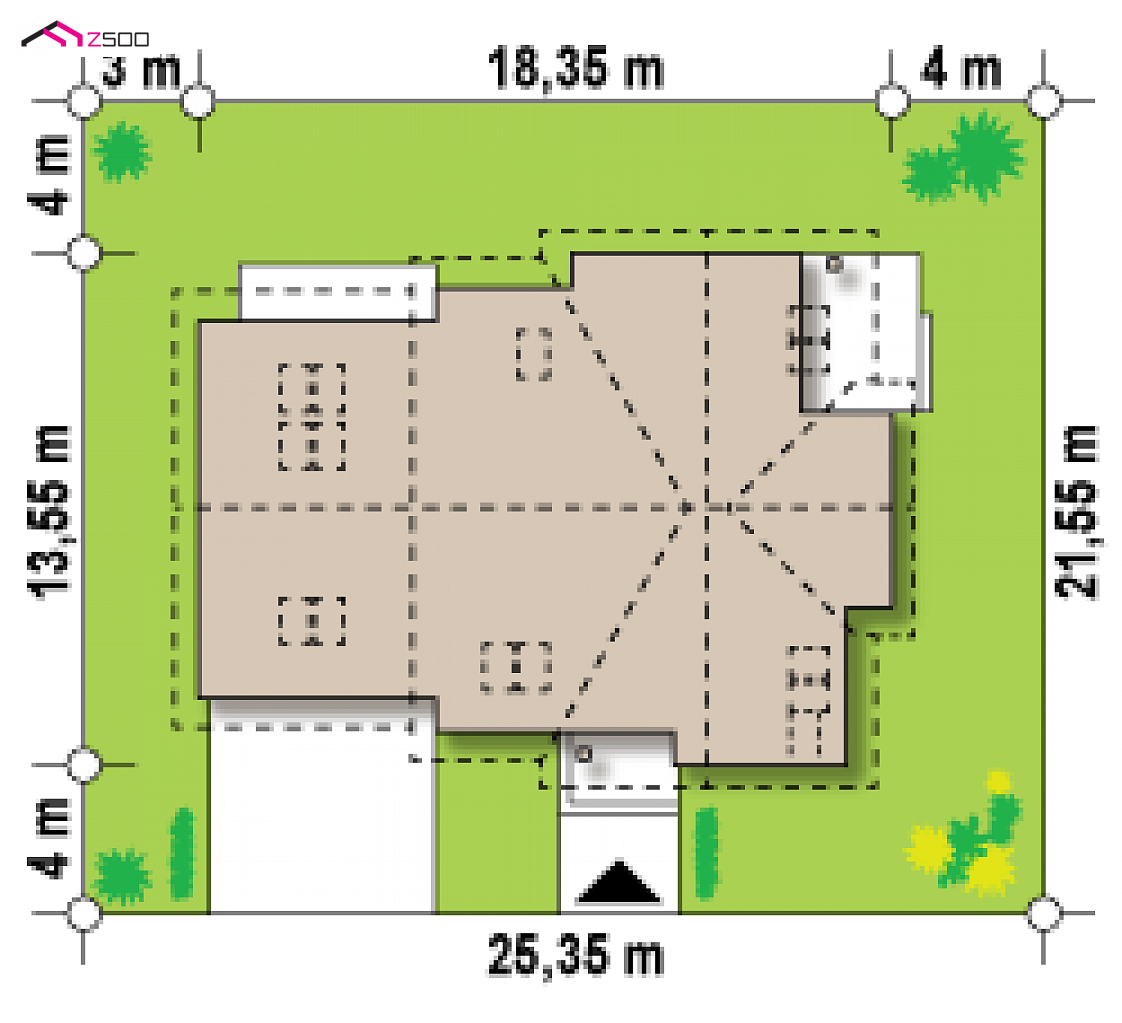

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,3 m
długość
21,5 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,3 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
228,0 / 325,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
210,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
57,4 m²
Kubatura
820,3 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,4 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
45° / 30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
315,64 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,91 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
25,3 x 21,5 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Dach
dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,72 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
79,86 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
PT3Balkon zewnetrzny (ocieplany)
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z70

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 450 855  300 570

48%37%15%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany

Z70 to funkcjonalny projekt domu z poddaszem użytkowym. Elementy z cegły, podwyższony cokół, skośne przypory nadają domowi charakterystycznego uroku.

Zadaszone wejście do budynku prowadzi nas do sieni, a dalej do rozłożystej części dziennej, w której każda funkcja ma swoją przestrzeń. Kuchnia ze spiżarką sąsiaduje z jadalnią z odrębnym wyjściem na zadaszony taras. Salon z połączonym aneksem telewizyjno-kominkowym ma wejścia z eliptycznego holu, w którym znajdują się schody ze spocznikiem oraz z jadalni. W drugiej części domu znajduje się gabinet, pomieszczenie gospodarcze, garaż dwustanowiskowy, przy którym dodatkowo zlokalizowano schowek.

Na piętro prowadzi centralnie zlokalizowana klatka schodowa. Znajdują się tam trzy pokoje, każdy posiada garderobę, jeden dodatkowo łazienkę. Ponadto jest tam główna łazienka, pokój gościnny, pokój DVD, pralnia, sauna i pomieszczenie rekreacyjne. Różne zakamarki, miejsca na szafy, sprawiają, że wnętrze jest praktyczne.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1088
  • - TBH-259
  • - SZ5 Z70 CE (DOM OZ3-98)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (01-510) Warszawa, ul. Gen. Zajączka 32, KRS 0000374974 (email kontaktowy: [email protected]).
|
lub
|
podpisz się
^

Martyna & Piotr
Witam serdecznie,
Zdecydowaliśmy się z mężem na ten projekt. Żeby potwierdzić naszą decyzję, chcielibyśmy, jeśli to możliwe, zobaczyć zdjęcia z wewnątrz. Czy jest może ktoś, kto mógłby się nimi podzielić, a jeszcze lepiej - posiada domek w województwie łódzkim i byłby skłonny pokazać nam go?

MonikaB
Do Martyna & Piotr : Proszę podać meila to wysle fotki, my mieszkamy w z70 ale mamy sporo zmian mogę podesłać zdj ;)

Obsługa klienta
Do Arek : Proszę zajrzeć w zakładkę kosztorys są tam informacje na ten temat. Nie ma jednoznacznej definicji stanu deweloperskiego czy stanu pod klucz, każdy może rozumieć trochę inaczej co może wchodzić w skład takiego etapu budowy domu. Dlatego my w kosztorysie podajemy co dokładnie wchodzi u nas w poszczególne etapy budowy.

Krzysztof
Witam, czy ktoś wybudował ten dom bez garażu? Podoba mi się bryła i rozwiązania, ale garaż na działce jest w zaadaptowanej i przebudowanej stodole, w związku z czym jest niepotrzebny.

MonikaB
Do Darek T. : Nie zmiany nie były kosztowne, mam pomiędzy domem a garażem przejście 190 cm ceną schodów tj jeden podest zamiast 30 cm ma 27 głębokości, czyli wychodzi bodajże do półpiętra 2 schody więcej niż od półpiętra na górę i podniesienia poziomu domu o 15 cm w stosunku do garażu 0 cm nad poziomem ziemi. Może polecić projektanta który mi super zmienił budynek.
Mam jeszcze pomiędzy kotłownią a garażem przejście i tam zrobiliśmy taką brudną kuchnie i obok brudne WC z racji tego że mój domek jest na wsi i mamy dwójkę dzieci aby mi nie latały wiecznie do domu po picie i do Wc...:)
Monika B

Hołek
Witam pytanie do Z500 i inwestorów .Chcę zrobić przejście z mieszkania do garażu pod schodami czy jest to możliwe ?

Piotr Ozaist
Do Hołek : Nie, nie ma takiej opcji. Mówię z autopsji, bo mieszkam w Z70 :) Ogólnie, przy tym kształcie schodów jaki jest w projekcie, na przejście byłaby wysokość ok 150cm :) Mało

Piotrek
Witam, proszę o kontakt jeśli ktoś już pobudował z 70 chociaż w stanie surowym otwartym i może mi podać jego przybliżony kosztorys, dom nam się bardzo podoba ale nie wiem czy środki jakie mamy wystarczą na jego budowę.mój mail: [email protected]

Adrian
Czy buduje ktoś podpiwniczoną wersję Z70? Jeśli nie to pytanie czy jest możliwość podpiwniczenia całości?

Adam
W zeszłym tygodniu wjechała u mnie koparka i po roku załatwiania papierków w końcu udało się rozpocząć budowę Z70.

Podobnie jak Tobas też mam wątpliwości co do tej trójwarstwowej ściany - wg mnie w projekcie jest jeden mylący rysunek i tak samo w kosztorysie też nie ma etapu wymurowania trzeciej ściany - ekipa od razu ma do tego wątpliwości. W fotkach z realizacji z tego co widać to nie wygląda to na ścianę trójwarstwową. Co do płytek na wełnie to się zastanawiam czy nie wystarczy 30 cm tego cokołu.

Zastanawiam się też czy jakieś uzasadnienie ma podwojona ścianka działowa w spiżarce?

Fotki powrzucam jak będą już coś ciekawego przedstawiały - widok dołu z koparką w tle nie jest za bardzo interesujący :-)

Tobas
Dla wszystkich zainteresowanych realizacją Z70 zapraszam do mojego profilu na: http://tobas.extradom.pl/ Co prawda z braku czasu mało piszę, ale przynajmniej będę się starał na bieżąco wrzucać zdjęcia z budowy i odpowiadać na ew. pytania.
Pozdrawiam wszystkich miłośników Z70 ;-)

Tobas
Witam. Mam pytanie zarówno do Z500 jak i do inwestorów budujących Z70. W projekcie jest ściana fundamentowa 3-warstwowa i do poziomu 0.00 budynku 3-cia warstwa to mur kamienny / cegła klinkierowa 12cm, następnie ściana nadziemia jest już 2-warstwowa, a do poziomu 0.45 jest przewidziany cokół kamienny / klinkierowy. Na poziomie 0.00 - 0.45 ma być 13cm wełny zamiast 16cm przez co rozumiem, że płytki kamienne / klinkierowe będą zlicowane ze ścianą? A co z zaleceniami technicznymi, aby nigdy nie kłaść płytek / kamienia bezpośrednio na wełnę, tylko zostawiać szczelinę do ucieczki pary wodnej? Jak to rozwiązać? No i jak wizualnie będzie wyglądać cokół z kamienia / cegły pełnowymiarowej przechodzący w płytki ? Proszę o porady.

Tomek.g
witam studio z500,

właśnie te koszty ławy schodkowej są wysokie; czy jest możlwość wykonania częściowego podpiwniczenia - bez piwnicy pod garażem - bez wykonywa ławy schodkowej? czy można wykonać ławy w całości a potem wybudować ścianę fundamentową i zasypać tą część pod garażem? jak w takiej sytuacji zabezpieczyć ściany przed wilgocią? czy takie rozwiązanie ma wogóle sens?

Ola K
Witam,

Czy może ktoś z forumowiczów zechciałby pokazać wybudowany dom? Bardzo mi na tym zależy jeszcze przed rozpoczęciem budowy.

Proszę o kontakt

Pozdrawiam
