Gotowy projekt domu Zx105 - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

Zx105 odbicie lustrzane
Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

murowany
murowany
dostępność projektu: 3 dni robocze
4 370
3 845,60
Oszczędzasz 524,40
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 370
3 845,60
Oszczędzasz 524,40
Gotowy projekt domu Zx105 - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

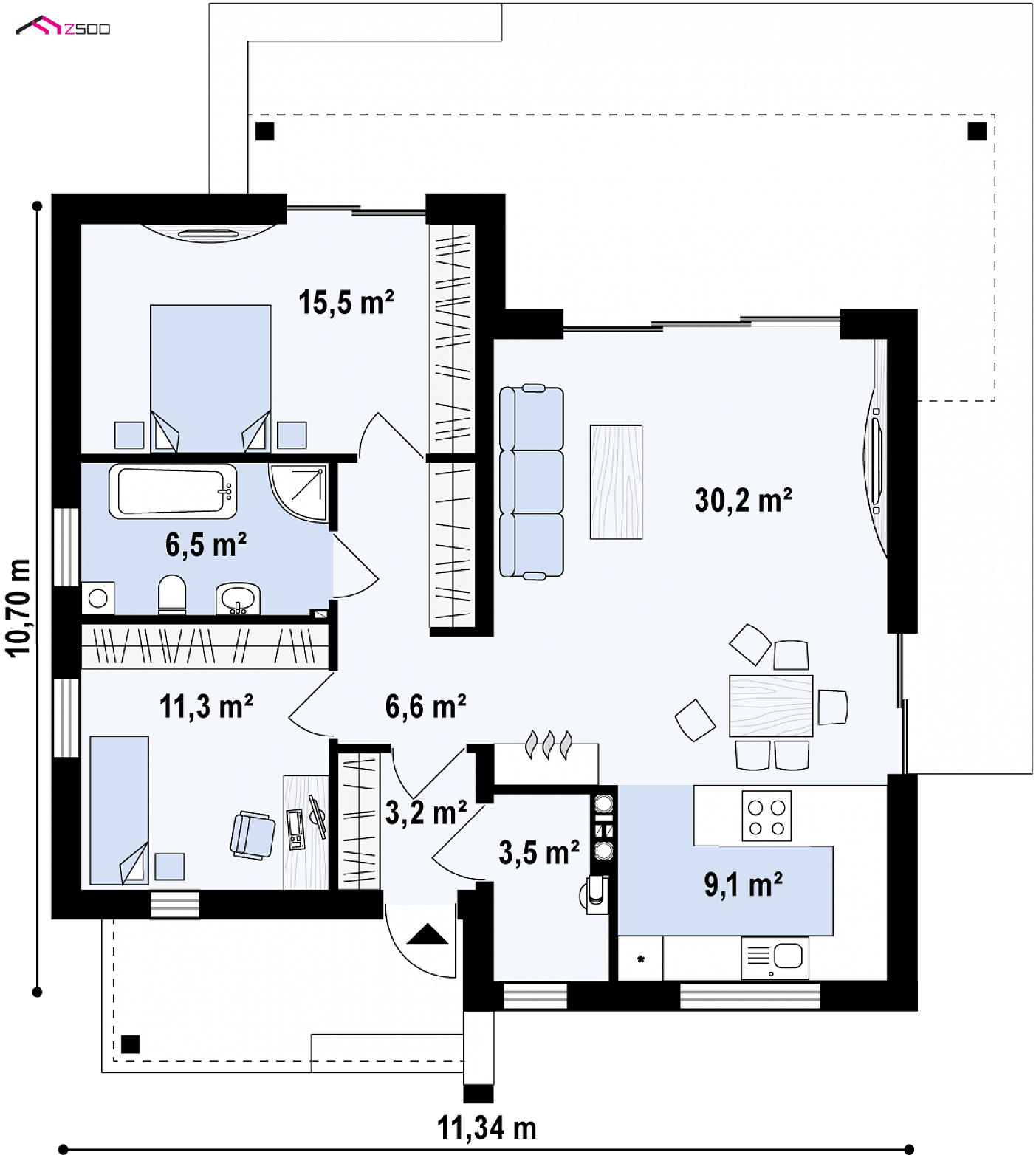

Parter 81,8 / 85,2

Sień
3,2 m²
Hol
6,7 m²
Kuchnia
9,0 m²
Salon+jadalnia
30,1 m²
Pokój
11,1 m²
Łazienka
6,4 m²
Pokój
15,3 m²
Pomieszczenie gospodarcze
3,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

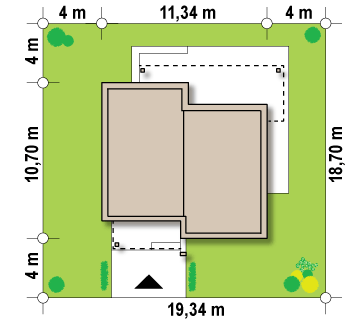

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,46 m
długość
18,82 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,46 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
81,8 / 85,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
110,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
238,59 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,11 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
81,86 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,46 x 18,82 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
61,68 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
71,41 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx105

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
4 370
3 845,60
Oszczędzasz 524,40
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 370
3 845,60
Oszczędzasz 524,40

Zx105 to kompaktowy dom parterowy z płaskim dachem dla 2-3 osobowej rodziny.

W bryle wyraźnie zaakcentowano podział na strefy. Część reprezentacyjna to przestronny, dobrze doświetlony salon połączony z obszerną kuchnią. Jadalnia znajduje się przy dużym, dwuskrzydłowym oknie z wyjściem na boczny taras. Centralnie zlokalizowany kominek doskonale ogrzeje tę część domu, a jeden pion kominowy to rozsądne i ekonomiczne rozwiązanie. Strefa nocna to dwa pokoje oraz komfortowa łazienka z oknem.  Większa sypialnia od strony ogrodu posiada wyjście na taras. Można w niej wydzielić także spora garderobę. Dodatkowo w projekcie przewidziano miejsce na schowki, pojemne szafy w sieni i holu. Dobrze rozplanowany układ wnętrza i prosta konstrukcja czynią dom funkcjonalnym i dają możliwość niemal dowolnej aranżacji.

Zx105 to propozycja dla osób, które cenią elegancki, nowoczesny design. Ciekawa forma zadaszenia tarasów, kolorystyka oraz elementy wykończenia elewacji nadają mu niepowtarzalnego stylu.






Ten projekt występuje na rynku również pod nazwą:

  • - WAE1366
  • - TJA-754
  • - SZ5 Zx105 CE (DOM OZ6-80)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 370
3 845,60
Oszczędzasz 524,40

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Anna K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Chyba, ze jest już taki projekt, a ja nie mogę go znaleźć?
Pozdrawiam anna

Anna K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam serdecznie, bardzo podoba mi się projekt typu zx105, ale czy jest możliwość aby w sypialni była łazienka prywatna, a w korytarzu dla gości łazienka. No i garaż z wejściem do domu?
Pozdrawiam Anna

Anna K.

  • Usuń ze znajomych
  • Dodaj do znajomych

DoObsługa klienta: pięknie dziękuję za odpowiedz. chodzi mi po głowie połączenie projektu ZX105 (salon z kuchnią i pomieszczeniem gospodarczym, czyli jakby cala prawa strona tego projektu) z projektem ZX88 (lewa strona, ale bez pierwszego pokoju przy wejściu, a zamiast tego garaż). pozdrawiam

Mieczysław
Mieczysław C. Pytanie 1-Jeżeli zdecydował bym o zakupie projektu i budowie w systemie projekt z budową,to jaki koszt budowy w stanie deweloperskim będzie przy ZX 105 z garażem na dwa samochody? Pytanie 2-Jakie muszą być minimalne wymiary działki przy takim budynku?

Obsługa klienta

Do Mieczysław : W celu wyceny proszę wypełnić ankietę projekt z budową, a w uwagach napisać, że dom będzie miał garaż na dwa stanowiska.
Uwzględniając garaż 2stanowiskowy szerokości 6m, działka powinna mieć 25,35 lub 24,35 w przypadku braku okien.

Tomasz K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Budował ktoś ten dom w technologii szkieletowej? Czy koszty są niższe od tradycyjnego "murowania"?

Michał J.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do obsługi klienta,czy jest mozliwosc wstawienia do kuchni okna narożnikowego?

Michał J.

  • Usuń ze znajomych
  • Dodaj do znajomych

Proszę o podpowiedz jaki projekt garażu wolnostojącego aby idealnie pasowal do tego projektu zx105,jedno stanowisko na auto plus pomieszczenie gospodarcze lub na dwa auta

Marek Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Kilka uwag
1) Łazianka powinna być o 20/30 cm szersza.
2) Fatalny widok z małego pokoju - kolumna zasłania 30% widoku
3) Płaski dach - 20 000 na termoizolację
4) Kotłowania - trochę za mała. Mam pompę ciepła.
Za miesiąc się wprowadzam, moja 1 budowa :)

Bozena
Do Marek Z. : Witam, mam pozwolenie na budowę zx105 . Mam pytanie , czy montował Pan pompę ciepła razem z ogrzewaniem podłogowym, i z jakim kosztem trzeba się liczyć. Mam namiary na firmę która by to wykonała w cenie 30000zł.Nie wiem czy to dużo czy ok.Byłabym bardzo wdzięczna za każdą informację.

Marek Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Bozena : Koszt 43 000 ( pompa + odwierty + podłogówka ). Zrezygnowałem z 1 komina ( nie ma gazu ).
Weszło na styk.

Marcin
Do Marek Z. : a myślisz że ile byś wydał na dach spadzisty? Myślisz że byłoby taniej? zaręczam Ci że nie. Wiem, bo handluję materiałami budowlanymi a przy okazji sam też budowałem. No i te nieszczęsne poddasza,,,, koszmar użytkownika zwłaszcza latem, kiedy wełna się nie sprawdza, bo w wysokich temperaturach traci swoje właściwości a w zimie siedzą w niej kuny i myszy. Pisze z własnego doświadczenia.

Obsługa klienta

Do Mariusz : Witam, garaż można doprojektować do domu na etapie adaptacji. Może się on znaleźć po prawej stronie budynku, niestety kosztem likwidacji okna w jadalni.

Gutek
Witam, chciałbym zapytać tak jak poprzednik ile wynosi koszt budowy takiego domu w stanie deweloperskim - metodą gospodarczą?
Ile kosztują ewentualne zmiany w projekcie - zmiana ogrzewania na paliwo stałe?

Obsługa klienta

  • Usuń ze znajomych

Do Gutek : Koszt budowy danego projektu wg kalkulacji szacunkowej i cen średnich na naszej stronie to 192 710 zł ( stan surowy + instalacje + prace wykończeniowe ), motoda gospodarcza to odpowiednio 135 100 zł. Zmiana ogrzewania na paliwo stałe wymaga powiększenia pom. gosp.. W celu wyceny polecamy kontakt ze Studio Adaptacji Z500 studioadaptacji@z500.pl

Kk
Witam, ile wynosi koszt budowy takiego domu w stanie deweloperskim? Czy zajmujecie się budową kompleksowo? kazikal46@o2.pl

Tatiana
Do Mirosław R proszę powiedzieć ile wynosi przybliżony koszt budowy powyższego domu z elewacją, tynkami w środku, bez wykończenia tj. bez mebli, płytek itp. będę bardzo wdzięczna z góry dziękuję. Jeśli to możliwe proszę przesłać odpowiedź na tatiana.grzegorzewicz@onet.pl

Obsługa klienta

  • Usuń ze znajomych

Do Marcin K. : Jest taka możliwość. W celu uzyskania dokładnych informacji prosimy o kontakt mailowy bądź telefoniczny.
