Gotowy projekt domu Z69 - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

Z69 odbicie lustrzane
Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

murowany
murowany
dostępność projektu: 3 dni robocze
3 528
3 175,20
Oszczędzasz 352,80
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 528
3 175,20
Oszczędzasz 352,80

Kto pierwszy ten lepszy!

Pospiesz się! Pozostała tylko jedna sztuka w promocyjnej cenie.
Gotowy projekt domu Z69 - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
Gotowy projekt domu Z69 - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
Gotowy projekt domu Z69 - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
Gotowy projekt domu Z69 - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

Parter 98,4 / 101,2

Sień
3,8 m²
Hol
3,4 m²
Kuchnia
8,4 m²
Pomieszczenie gospodarcze
2,8 m²
Salon+jadalnia
28,9 m²
WC
1,9 m²
Hol
5,1 m²
Łazienka
5,9 m²
Pokój
13,0 m²
Pokój
16,1 m²
Pokój
12,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

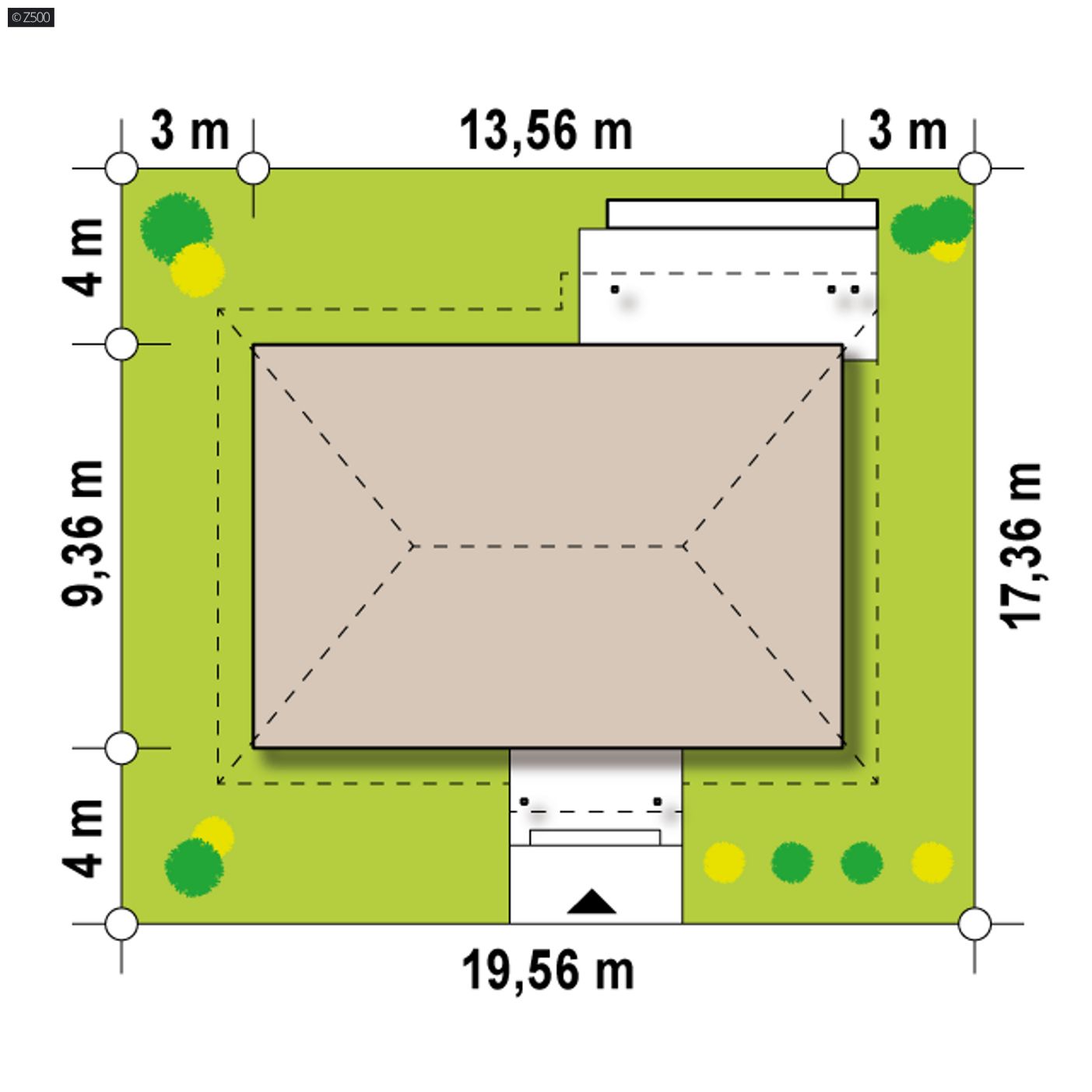

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,56 m
długość
17,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
98,4 / 101,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
126,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
303,53 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,73 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
200,84 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,56 x 17,36 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
wiązary
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna
Energia pierwotna (Ep)
59,22 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
29,84 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z69

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
gotowy projekt domu Z69 – aranżacja wnętrz, Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
3 528
3 175,20
Oszczędzasz 352,80
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 528
3 175,20
Oszczędzasz 352,80
Gotowy projekt domu  - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
Gotowy projekt domu  - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

Projekt Z69 to parterowy dom z możliwością zaadoptowania poddasza. Funkcjonalny układ pomieszczeń obszerne pokoje, pomieszczenie gospodarcze przy kuchni – zapewniają komfort użytkowania na co dzień.

Z centralnego holu dostępne poszczególne strefy domu. Boczne skrzydło domu to jego część reprezentacyjna, na którą składa się przestronny salon. W salonie przy drzwiach balkonowych, wiodących na ogród, przewidziana została możliwość wykonania schodów na poddasze. W pobliżu kuchni, otwartej na salon, umieszczono kominek. Kominek sąsiaduje z pom. gospodarczym, co ułatwia wykonanie instalacji energooszczędnych. Pomieszczeni gospodarcze dostępne z kuchni może pełnić ponadto funkcję spiżarki lub schowka. Część mieszkalną domu stanowią trzy pokoje i łazienka. W pokojach zaprojektowano duże powierzchnie okien, dzięki czemu pomieszczenia są dobrze doświetlone.

Projekt Z69 jest optymalną propozycją dla osób szukających kompaktowego domu prostego i taniego w realizacji.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1087
  • - TXE-616
  • - SZ5 Z69 CE (DOM OZ3-95)
Gotowy projekt domu  - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.
Gotowy projekt domu  - Wygodny, parterowy dom z 3 sypialniami, przestronnym salonem i zadaszonym tarasem.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 528
3 175,20
Oszczędzasz 352,80

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację
