Z184
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

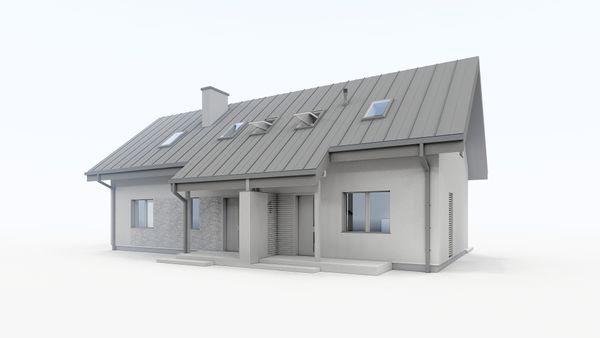

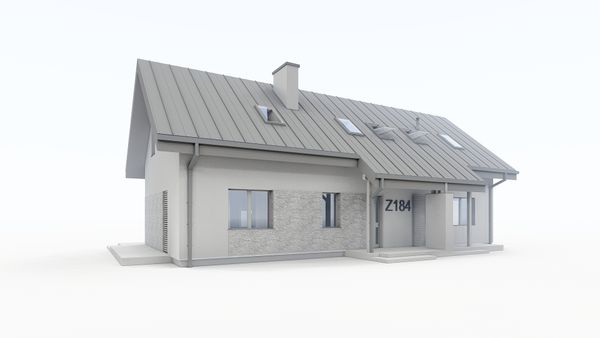

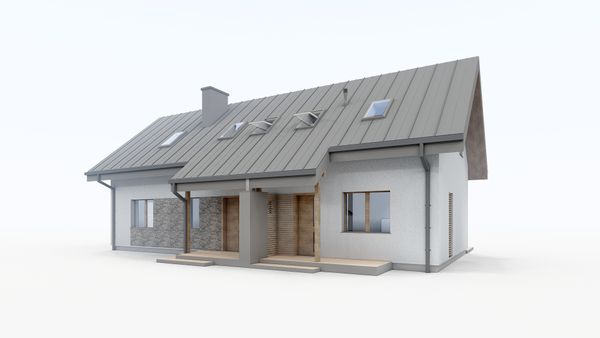

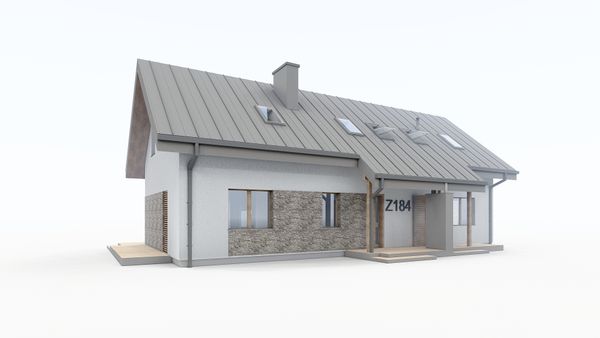

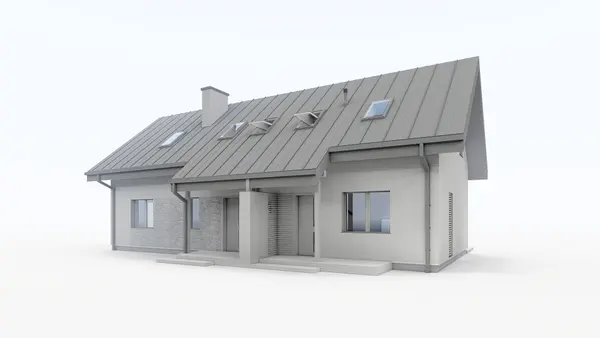

Gotowy projekt domu Z184 - Zgrabny dom jednorodzinny dwulokalowy

Z184 odbicie lustrzane
Zgrabny dom jednorodzinny dwulokalowy

murowany
murowany
dostępność projektu: 3 dni robocze
5 098
4 588,20
Oszczędzasz 509,80
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 098
4 588,20
Oszczędzasz 509,80
Gotowy projekt domu Z184 - Zgrabny dom jednorodzinny dwulokalowy
Gotowy projekt domu Z184 - Zgrabny dom jednorodzinny dwulokalowy

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Zgrabny dom jednorodzinny dwulokalowy

Parter 83,0 / 89,3

Sień
5,0 m²
Pomieszczenie gospodarcze
5,2 m²
Hol
5,5 m²
Łazienka
3,0 m²
Gabinet
11,0 m² / 12,0 m²
Salon+jadalnia
20,3 m²
Kuchnia
7,7 m²
Sień
4,1 m²
Hol
2,7 m²
WC
1,6 m² / 1,7 m²
Salon
13,2 m²
Kuchnia+jadalnia
8,8 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Zgrabny dom jednorodzinny dwulokalowy

Poddasze 64,1 / 93,5

Hol
4,1 m²
Pokój
10,6 m² / 13,7 m²
Pokój
9,5 m² / 12,9 m²
Łazienka
5,5 m² / 7,9 m²
Pokój
8,6 m² / 11,0 m²
Garderoba
2,6 m² / 3,8 m²
Schody
5,8 m²
Hol
3,8 m²
Łazienka
3,3 m² / 4,7 m²
Pokój
8,6 m² / 11,0 m²
Pokój
7,5 m² / 9,9 m²
Schody
5,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Zgrabny dom jednorodzinny dwulokalowy

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,56 m
długość
15,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
16,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
147,2 / 182,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
125,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
478,82 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,93 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
215,89 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,2 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
24,56 x 15,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
gęstożebrowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, kable elektryczne
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna
Energia pierwotna (Ep)
62,64 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
37,85 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT3Balkon zewnetrzny (ocieplany)
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z184

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
gotowy projekt domu Z184 – aranżacja wnętrz, Zgrabny dom jednorodzinny dwulokalowy
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 098
4 588,20
Oszczędzasz 509,80
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 098
4 588,20
Oszczędzasz 509,80

Z184 to dom dwurodzinny z osobnymi wejściami. Atutem projektu jest możliwość adaptacji mniejszego mieszkania na wiele sposobów  w zależności od potrzeb.

Z184 to dwie części: główna z dużą strefą dzienną, dodatkowym pokojem na parterze, trzema sypialniami na piętrze, oraz mniejsza, idealna także pod wynajem. W obu częściach strefy dziennej znajduje się wygodna funkcjonalna kuchnia, miejsce na stół, salon z kominkiem. W mniejszej zaprojektowano pieco-kominek na ekologiczne, tanie pellety. Nie jest to dodatek konieczny, duże pomieszczenie gospodarcze obsługuje cały budynek, ogrzewa wszystkie pomieszczenia. Na poddaszu mieszczą się trzy pokoje, największa sypialnia posiada własną garderobę. W mniejszej części wydzielono dwa pokoje z balkonem i łazienkę. Konstrukcja umożliwia aranżację tej przestrzeni dowolnie, ścianki można przesuwać lub całkiem usunąć, zostawiając open space np: pod aranżację studia.

Przestrzeń wejściowa jak również tarasy od strony ogrodu zostały dyskretnie oddzielone, aby tworzyły intymną przestrzeń dla mieszkańców obu części domu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1375
  • - TYY-245
  • - SZ5 Z184 CE (DOM OZ6-77)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 098
4 588,20
Oszczędzasz 509,80

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Bartłomiej P.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, pytanko do osób, które już mieszkają w tym domku. Jak u Was z akustyką? Czy słychać co się dzieje w sąsiednim mieszkanku? Podrawiam

Marek J.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień Dobry. Jaki zrobić zapis dla tego domu we wniosku o wydanie decyzji o warunki zabudowy ?. Dom Jednorodzinny czy dwurodzinny ?. Wiem , że dwulokalowy jest jednorodzinnym domem. Mam wątpliwości co do nazwy dwurodzinny.

Krzysiek
Witam może ktoś napisac jakie koszty sa mniej więcej w stanie deweloperskim ja akurat jestem z lubuskiego i tak bijemy się z mysla i tym projektem

Anna L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam:) Prosze mi powiedziec jak wysoka jest scianka kolankowa w tym projekcie oryginalnie? Czy mozna dom podpiwniczyc ?

Obsługa klienta

  • Usuń ze znajomych

Do Anna L. : Ścianka kolankowa ma wys. 1,2 m natomiast podpiwniczenie może Pani wykonać na etapie adaptacji poprzez Studio Adaptacji Z500 studioadaptacji@z500.pl lub u lokalnego architekta.

Piotr
Prosze o wyjasnienie co znaczy szacunkowe koszty budowy 316tys zl co one zawieraja? czy mam szanse zbudowac go z normalnym wyposazeniem do 400tyszl ( 1 komin, ogrzewanie centralne na calosc) pod klucz?

Obsługa klienta

  • Usuń ze znajomych

Do Piotr : Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Surowego Zamkniętego". Po dokładniejsze informacje prosimy o kontakt projekty@z500.pl , +48 22 355 15 55

Małgorzata
Jestem zainteresowana zakupem projektu z184. Jeśli ktoś budował lub buduje dom wg tego projektu w województwie kujawsko-pomorskim, chętnie bym go obejrzała.

Obsługa klienta

  • Usuń ze znajomych

Do Sebastian R. : Powierzchnia w P.G. wydaje się odpowiednia jednak taką zmianę należy wprowadzić na etapie adaptacji.

Marcin
Witam. Czy da się zbudować taki dom w taki sposób aby miał dwóch właścicieli ,jeden właściciel dzieci a drugi właściciel rodzice? Przymierzam się do budowy takiego domu ale jestem kompletnie zielony w takim temacie. Wydaje mi się że wtedy działka musi być podzielona na dwóch właścicieli i każdy na swojej częsci stawia swoją część domu

Obsługa klienta
Do Krzysztof S. : Poszerzyć łatwiej niż wydłużyć - w przypadku tego projektu, więc jeśli tylko działka Pana pozwala to można.

Teresa
Czy jest możliwość budowy wg tego projektu z pełnym piętrem oraz wstawienia normalnych okien w ścianie zamiast świetlików okiennych?

Jurek
Jestem niezadowolona zprojektów. Dlaczego nie macie projektów na wąską działkę? Na szerokiej można sobie wymyślać. W miastach jest bardzo dużo działek wąskich i nie ma rozsądnych, praktycznych projektów. Ja wiem że łatwiej z rozmachem i bajerem dworkowym (dziś każdy chce być szlachcicem). Pokażcie coś funkcjonalnego na wąską działkę.
