Z7 GL
Adaptacja projektu
zapytaj o projekt

Z7 GL

78 + 24
Wariant z garażem po lewej stronie
murowany
4 060
dostępność projektu: 3 dni robocze
Gotowy projekt domu  - Wariant z garażem po lewej stronie

Parter 77,6 / 104,2

Sień
3,3 m²
Hol
5,9 m²
Kuchnia
6,1 m²
Pomieszczenie gospodarcze
2,8 m²
Salon+jadalnia
21,8 m²
Pokój
11,0 m²
Pokój
13,8 m²
Pokój
10,3 m²
Łazienka
5,3 m²
Garaż
23,8 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wariant z garażem po lewej stronie

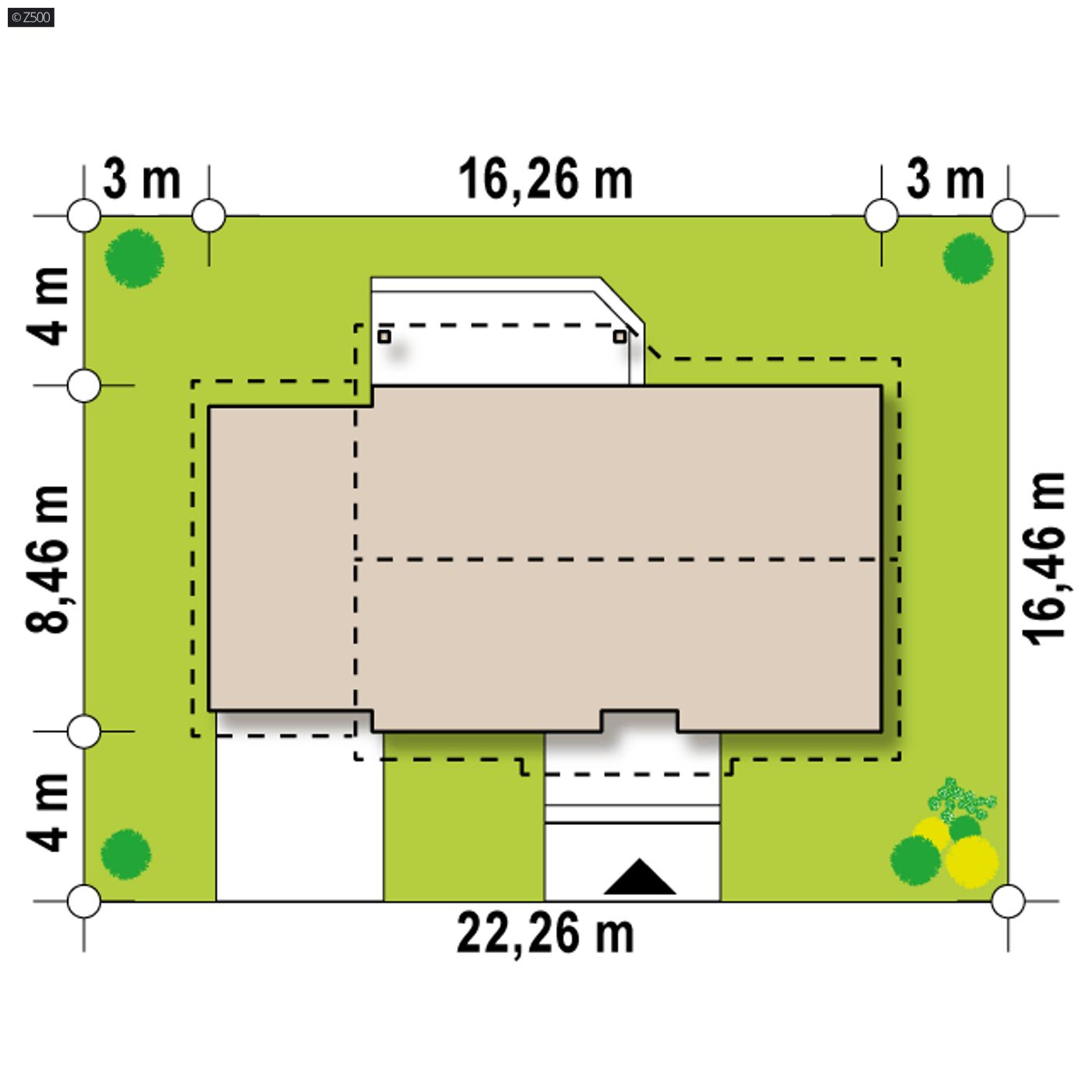

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,26 m
długość
16,46 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
16,26 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
77,6 / 104,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
132,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
23,8 m²
Kubatura
279,27 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,33 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
22°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
182,35 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,26 x 16,46 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
56,61 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
59,1 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z7 GL

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 198 660  132 440

53%33%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie
gotowy projekt domu Z7 GL – aranżacja wnętrz, Wariant z garażem po lewej stronie

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Projekt Z7 GL jest niewielkim i tanim w realizacji domem parterowym z dachem dwuspadowym. Prosta współczesna bryła, pozwoli na szybką i ekonomiczną budowę. Wzbogacenie elewacji drewnianymi elementami doda mu dodatkowego uroku, a tym samym wzbogaci walory estetyczne.

Na parter wchodzimy poprzez zadaszone wejście, prosto do sieni, skąd dalej wchodzimy do holu. Stanowi on ciąg komunikacyjny pomiędzy poszczególnymi pomieszczeniami. Parter możemy podzielić na dwie strefy, dzienną i sypialną. W jednej znajdują się trzy sypialnie oraz spora łazienka, natomiast w drugiej salon połączony z jadalnią i kuchnią oraz pomieszczenie gospodarcze. Z salonu mamy wyjście na zadaszony taras, który może być miłym miejscem na spędzenie wieczoru. Przeszklone duże drzwi zapewnią widok na ogród, a tym samym jedność z otoczeniem zewnętrznym.

Projekt posiada garaż jednostanowiskowy.

Dom spodoba się wszystkim tym którzy szukają niewielkiego, funkcjonalnego domku parterowego, który mimo swych niewielkich rozmiarów posiada wiele miejsca na przestronne szafy i zaspokaja wszystkie niezbędne potrzeby.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1405
  • - TDL-382
  • - SZ5 Z7 GL CE (DOM OZ8-05)
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

Gotowy projekt domu Z7 GL - Wariant z garażem po lewej stronie

Z7 GL

78 + 24
Wariant z garażem po lewej stronie
murowany
4 060
dostępność projektu: 3 dni robocze

animacja 360 stopni

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Podobne projekty

Warianty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Obsługa klienta

  • Usuń ze znajomych

Do Remigiusz G. : Można zastosować o ile piec danego producenta zmieści się w pomieszczeniu gospodarczym. Alternatywnie można w garażu spróbować wydzielić większe pomieszczenie i tam umieścić piec.

Artur A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Wg. kosztorysów szacunkowych pobranych w pdf Wersja Z7 170000 a Z7GL 181000.
Gdzieś jest błąd garaż musi kosztować znacznie więcej niż 11000 zł ?

Ewa :-)

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy jest możliwe poszerzenie domu o jednen metr wszerz i wzdłuż? Czy wiąże się to ze zmianami w konstrukcji domu, a tym samym z dużym podwyższeniem kosztów?
