Gotowy projekt domu Z131 - Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.

Z131

Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
murowany
murowany
dostępność projektu: 3 dni robocze
2 890 zł
2 456,50 zł
Oszczędzasz 433,50 zł
POŻEGNANIE ZIMY W Z500!
Gotowy projekt domu - Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
Gotowy projekt domu - Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu - Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
schowek ogrodowy
jeden komin
częściowo zadaszony taras

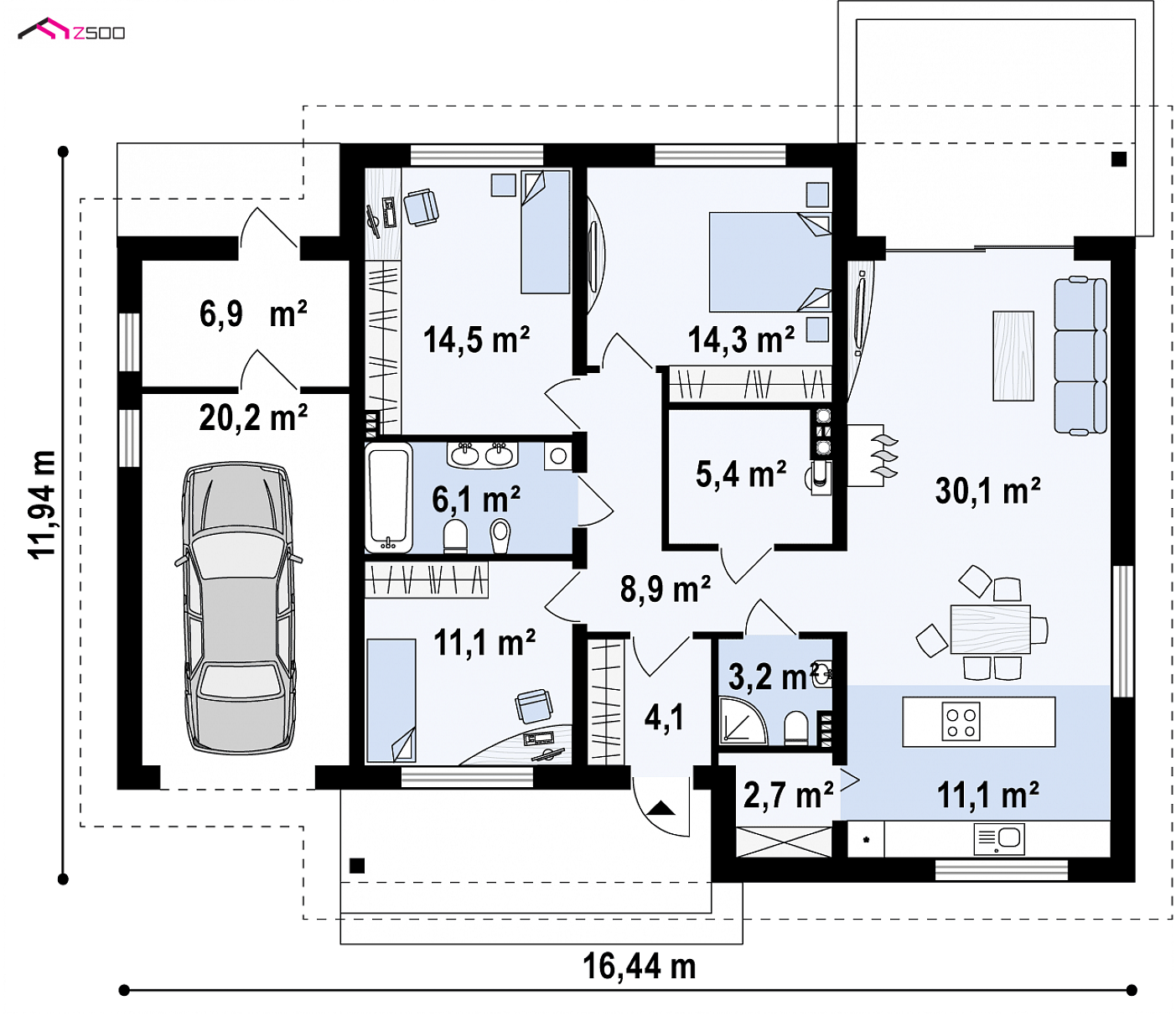

Parter 111,3 / 138,3 m²

Pom. gosp.
5,4 m²
Pokój
14,5 m²
Salon+jadalnia
30,1 m²
Hol
8,9 m²
Łazienka
6,1 m²
Spiżarka
2,7 m²
Sień
4,1 m²
Pokój
11,1 m²
Łazienka
3,2 m²
Pokój
14,3 m²
Kuchnia
11,1 m²
Garaż
20,2 m²
Garaż+pom. gosp.
6,9 m²
sprawdź
powierzchnięsprawdź
odległośćodbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu - Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
opcja adaptacji na poddasze użytkowe
strych/ open space/ sala kinowa (opcje)
opcja 3-4 dodatkowych pokoi

Poddasze opcjonalnie

Poddasze opcjonalne - oznacza, że w danym projekcie istnieje możliwość zaadaptowania kondygnacji nad stropem na powierzchnię mieszkalną, użytkową lub strych w zależności od ostatecznego przeznaczenia przestrzeni bezpośrednio pod dachem. Zaadaptowanie kondygnacji wymaga każdorazowo naniesienia na projekt koniecznych modyfikacji tj. konstrukcyjnych, architektonicznych oraz instalacyjnych, które należy przeprowadzić na etapie Adaptacji Projektu do działki przez osoby uprawnione.

Poddasze
85,9 m²
sprawdź
powierzchnięsprawdź
odległośćodbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu - Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.

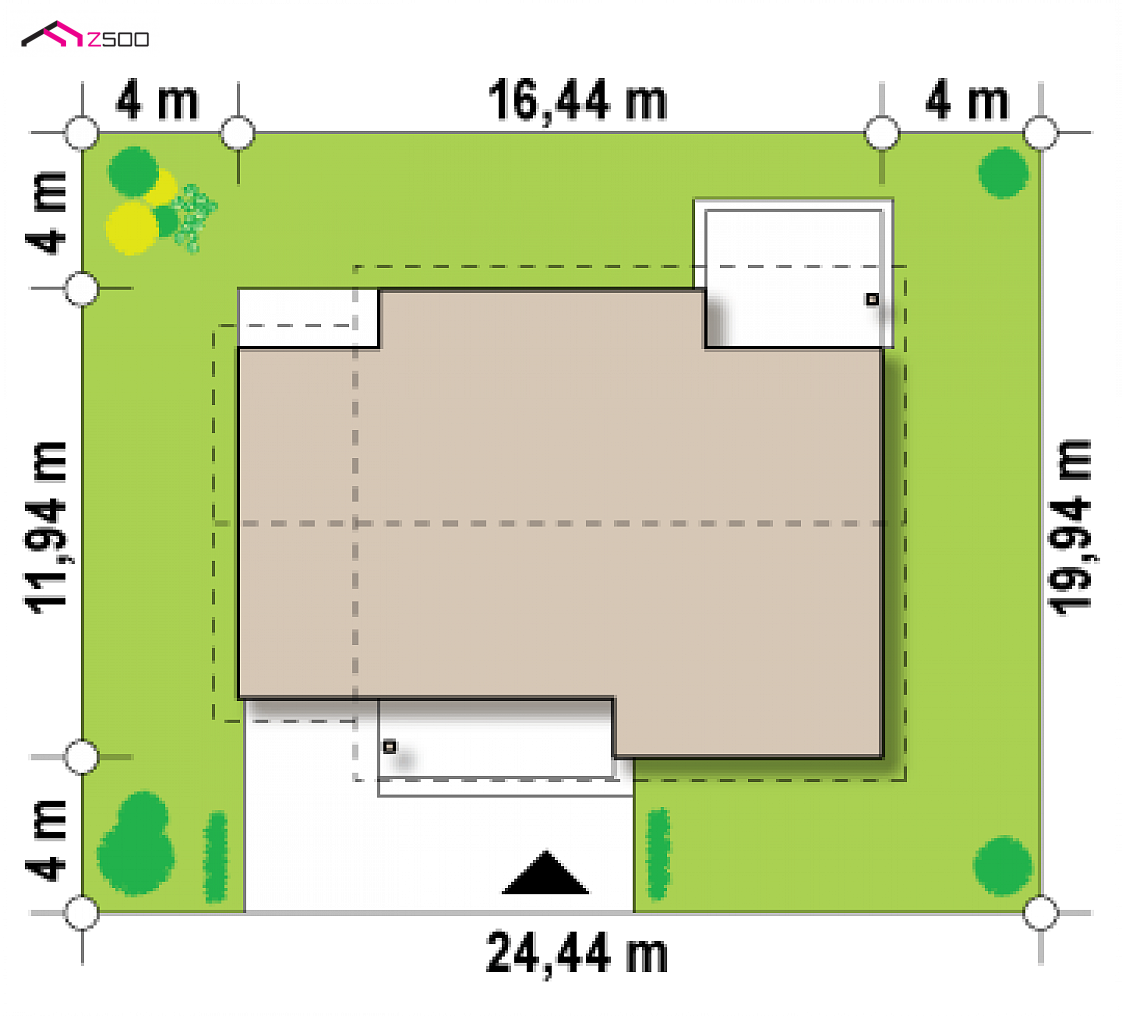

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,44 m
długość
19,94 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
16,44 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
111,3 / 138,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
169,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
27,0 m²
Kubatura
369,51 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,97 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
280 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,4 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
24,44 x 19,94 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
dachówka, blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
88,1 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
75,7 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z131

wg cennika sekocenbud 2018/03
Ceny średnieCeny minimalne
Stan surowy zamknięty204 126 zł173 731 zł
Instalacje51 669 zł43 976 zł
Prace wykończeniowe76 548 zł65 150 zł
Razem:332 343 zł282 857 zł
Ten dom możesz postawić metodą gospodarczą za:
233 005,48 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
gotowy projekt domu Z131 – aranżacja wnętrz, Wygodny parterowy dom z garażem oraz opcją adaptacji poddasza na użytkowe.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 890 zł
2 456,50 zł
Oszczędzasz 433,50 zł

Z131 to wygodny dom parterowy o prostej i zwartej bryle z dachem dwuspadowym. Zaprojektowano w nim strop gęstożebrowy, co pozwoli na wygodne użytkowanie poddasza a także jego adaptację na dodatkowe pomieszczenia i powiększenie w razie potrzeby powierzchni domu.

Rzut podzielono na dwie strefy. Część dzienna w prawym skrzydle to komfortowy salon połączony z dużą kuchnią w kompozycji otwartej. Dodatkowe atuty to pojemna spiżarka i zadaszony taras. Pomieszczenie gospodarcze w centralnej części domu oraz jeden komin to ekonomiczne i oszczędne rozwiązanie. Lewa część to prywatna strefa domowników. Znajdują się tu trzy wygodne pokoje oraz spora łazienka. Dodatkowy schowek na tyłach garażu, dostępny bezpośrednio z ogrodu to idealne miejsce na warsztat i narzędzia.

Z131 to atrakcyjny projekt o eleganckim wykończeniu elewacji. Połączenie okładziny kamiennej z elementami drewna dodaje mu wdzięku i urozmaica pozornie prostą bryłę.




Ten projekt występuje na rynku również pod nazwą:

  • - WAE1374
  • - TFS-218
  • - SZ5 Z131 CE (DOM OZ6-69)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
