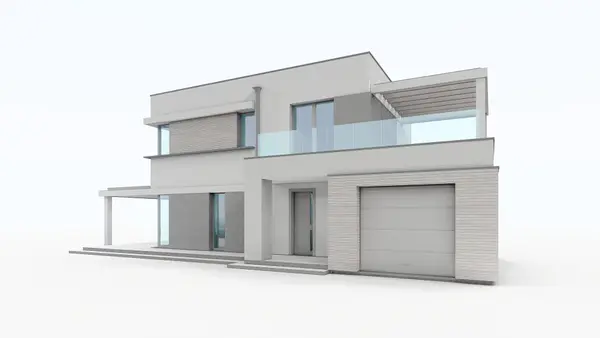

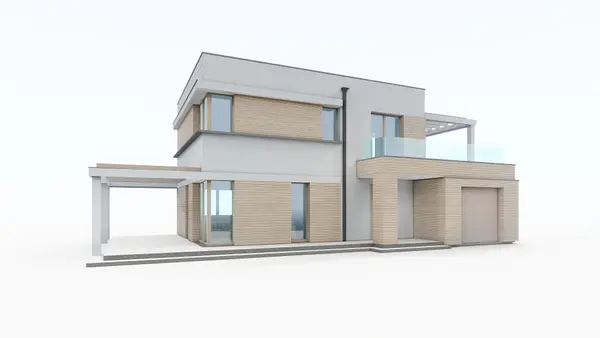

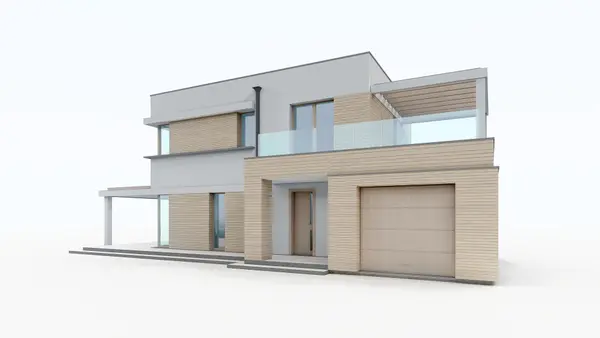

    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

    Zx63 odbicie lustrzane

    Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 240
    3 392
    Oszczędzasz 848
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 240
    3 392
    Oszczędzasz 848
    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    Gotowy projekt domu Zx63 - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

    Parter 50,3 / 73,1

    Sień
    4,9 m²
    Hol+schody
    5,5 m²
    Łazienka
    2,6 m²
    Salon+jadalnia
    20,4 m²
    Kuchnia
    7,5 m²
    Gabinet
    9,4 m²
    Pomieszczenie gospodarcze
    2,7 m²
    Garaż
    20,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

    Piętro 49,1

    Hol
    5,6 m²
    Pokój
    11,7 m²
    Garderoba
    4,4 m²
    Pokój
    11,0 m²
    Pokój
    10,1 m²
    Łazienka
    6,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,46 m
    długość
    17,06 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    13,56 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    99,3 / 122,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    98,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    20,2 m²
    Kubatura
    342,36 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,05 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    47,9 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    21,46 x 17,06 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Strop (piętro)
    żelbetowy
    Dach
    papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    66,49 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    75,75 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW1Ściana działowa
    MW2Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx63

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 282 240  188 160

    52%33%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    gotowy projekt domu Zx63 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 240
    3 392
    Oszczędzasz 848

    Zx63 to optymalnie zaprojektowany nowoczesny dom z garażem w bryle. Salon wraz z rozległym tarasem, zadaszonym drewnianą pergolą mieści się od frontu (południa), natomiast kuchnia posiada okna z widokiem na ogród.

    Salon połączony z kuchnią i jadalnią tworzy otwartą przestrzeń, dobrze doświetloną przeszkleniami do samej ziemi. Obok kuchni dostępna jest spora spiżarka. Kominek usytuowany jest w sercu domu - można podziwiać jego uroki z jadalni oraz z kanapy w salonie. Na parterze znajduje się dodatkowy pokój z oknem na ogród. Może pełnić funkcję pokoju gościnnego, gabinetu do pracy jak również sypialni rodziców. Obok pokoju zlokalizowana jest łazienka, z miejscem na prysznic.

    Na piętrze, które ma pełną wysokość 265cm (bez skosów !), znajdują się dwa pokoje dobrze doświetlone z miejscami na szafy oraz sypialnia z prywatnym wyjściem na taras nad garażem oraz osobną garderobą. Wspólna łazienka, doświetlona dwoma pełnowymiarowymi oknami pomieści wygodną wannę

    Garaż połączony jest bezpośrednio z domem poprzez wspólną sień z miejscem na długą szafę na odzienie wierzchnie. Dom w wersji podstawowej posiada garaż jednostanowiskowy w bryle, z możliwością powiększenia do dwóch stanowisk.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1356
    • - TDJ-496
    • - SZ5 Zx63 CE (DOM OZ6-57)

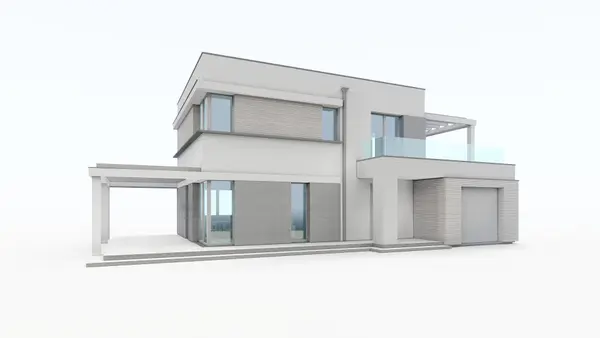

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 240
    3 392
    Oszczędzasz 848

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^


    Dzień dobry,
    Żonie oraz mi bardzo spodobał się ten projekt. Chciałbym zapytać przed zakupem jakie są realne koszty wybudowania tego domu? Wraz z wykończeniem oczywiście. Widzę duże zainteresowanie projektem i całkiem sporo realizacji. Może zdecyduje się ktoś podzielić doświadczeniem z budowy i wiedzą.
    Pozdrawiam

    Ania
    Witam
    Mam pytanie do osób które już mieszkają w zx63, jak wygląda sprawa z myszami.
    Czy w domach piętrowych jest szansa że chociaż na piętrze nie będzie ich
    Pozdrawiam
    Ania (list123@wp.pl)

    Cześć! Buduję teraz ten dom. Im dalej tym bardziej mi sie podoba. Zmian wprowadziłam bardzo dużo - zamiast pokoju na parterze jest kuchnia a reszta to salon. Wyrzuciłam wszystkie ściany tak więc parter to jedna wielka przestrzeń z 2 słupami. Musiałam zwęzić dom o 27 cm ale też i go wydłużyłam o 1 m. Wszystkigo wyszło 121,5 m. Podniosłam parter do wysokości 285 cm. Pietro prawie bez zmian - tylko zamiast garderoby jest pralnia. I cos co wyszło przypadkiem - na tarasie na dachu garażu moi górale zrobilimi słupy betonowe pod pergolę - jeśli ktos lubi styl nowoczesny to mu sie spodoba. Nawet moi górale byli zadowoleni z efektu wizualnego. Pozdrawiam gorąco wszystkich entuzjastów tego projektu!

    Monia
    Do Barbara W. : A nasz tez juz jest gotowy... Na dole tak samo zlikwidowalismy pokoj i powiekszylismy lazienke, zamiast sypialni jest garderoba a sypialnia... na dachu podwojnego garazu... I wydluzylismy o 2 m,chociaz zaluje ze nie wiecej :) inaczej bylaby klitka.... :)

    Hkjhl
    Do Barbara W. : Pani Basiu, czy ma Pani jakieś zdjęcia domku i czy mogła by Pani dać namiary do swoich górali. Z góry dziękuję.

    Dzień dobry. Jestem zainteresowany kupnem tego projektu. Jestem z Bydgoszczy i chciałbym zobaczyć dom na żywo. Czy z500 jest mi wstanie pomoc w realizacji tego zadania, podając kontakt do osób które, wybudował dom w woj. kujawsko pomorskim. Z góry dzięki za pomoc. Pozdrawiam

    Red
    Mam pytanie do osób które wybudowały ten dom lub są w trakcie budowy: na ile realny jest kosztorys przedstawiony na stronie? Czy rzeczywiście da się go wybudować za kwotę 200-250 tys zł a nawet poniżej 200 tys systemem gospodarczym? Ile kosztowała Was budowa i do jakiego etapu? W jakiej technologii i z jakich materiałów? W jakim standardzie i ewentualnie z jakimi przeróbkami które mogły mieć istotny wpływ na koszt budowy (np powiększenie domu)?

    Alan
    Witam Serdecznie chciał bym dowiedzieć się czy projekt zx63 został zrealizowany w okolicach Lublina. Zastanawiam się czy go zakupić a najlepiej zawsze zobaczyć na żywo...

    Anna
    Szanowne z500, poprawcie proszę grafikę w informacjach technicznych Zx63B+, bo zarówno w przypadku parteru jak i piętra pokazuje sie rysunek górnej kondygnacji, a dolna zaginęła bez wieści...

    Obsługa klienta
    Do Kasia : Staramy się robić warianty jeśli jest dużo zapytań o nie. Większość klientów pytało o powiększoną wersję Zx63B. Może w nowym roku zrobimy nowy wariant. Nie możemy wprowadzać na stronę kolejnych wariantów, gdy są zapytania od pojedyńczych klientów. Mogą Państwo wprowadzić zmiany u architekta adaptującego. Zamiana kuchni z salonem nie jest dużą zmianą, kominek można usytuować jak w projekcie Zx63 A.

    Podobnie jak JK11 jestem zwolennikiem adaptacji bez większych zmian w bryle budynku. Wyjątek stanowiłoby dobudowanie kotłowni za garażem w tym lekkie przesunięcie (65cm) garażu do przodu oraz dorobienie małego ganku do sieni (dodatkowa gł 65cm) co pozwoliłoby na wydłużenie WC na parterze tym samym wygospodarowanie miejsca na pralkę. Kuchnię z salonem zamieniłbym miejscami, zamiast komina w salonie biokominek i zmieniłbym układ okien oraz tarasów. W tym tygodniu spotykam się z arachitektem i jeżeli nie będzie większych uwag to na wiosnę startuję z budową (niestety mam probem z załączniem szkicu tych adaptacji).

    JK11
    Do Tomek S. : Świetny pomysł z tym gankiem. Dzięki temu faktycznie można mieć trochę miejsca na pralkę. Jak się uda załączyć szkic to chętnie zobaczę. Osobiście kominek jest mi zbędny więc można pozbyć się kawał komina z kuchni. Podtrzymuję swoja opinię, że przy kosmetycznych zmianach można z tego kompaktowego stumetrowego domu wydobyć fajną przestrzeń.

    Anna
    Do Marcin K. : Podpisuję się pod tym stwierdzeniem wszystkimi czterema kończynami! W konkursie na projekt na małą, trudną (bo szerszą niż dłuższą) działkę z wjazdem od południa zdecydowanie pierwsze miejsce w skali kraju, jeśli nie Europy!!! Wierzcie mi, bo mam taką nietypową działkę i od ładnych paru lat nie mogę znaleźć właściwego projektu, a ten jest żywcem wyjęty z mojej wyobraźni. Kurczę, już widzę jak tam mieszkam...

    Paulina
    Witam
    Do Leszek W.
    Podobają mi się naniesione zmiany, również zależy nam na 2 stanowiskowym garażu i te wejście na balkon umożliwia wejście dla każdego domownika omijając sypialnię:-) Tylko my będziemy nanosić zmiany do projektu Zx63A i myślę że skorzystany z pomysłów. Czekamy jeszcze na nową propozycję Z500 co do tego projektu:-)Pozdrawiamy
