Z7 35

78
Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
murowany
3 530
3 177
dostępność projektu: 3 dni robocze
Gotowy projekt domu  - Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni

Parter 77,6 / 80,4

Sień
3,3 m²
Hol
5,9 m²
Kuchnia
6,1 m²
Pomieszczenie gospodarcze
2,8 m²
Salon+jadalnia
21,8 m²
Pokój
10,3 m²
Pokój
13,8 m²
Pokój
11,0 m²
Łazienka
5,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni

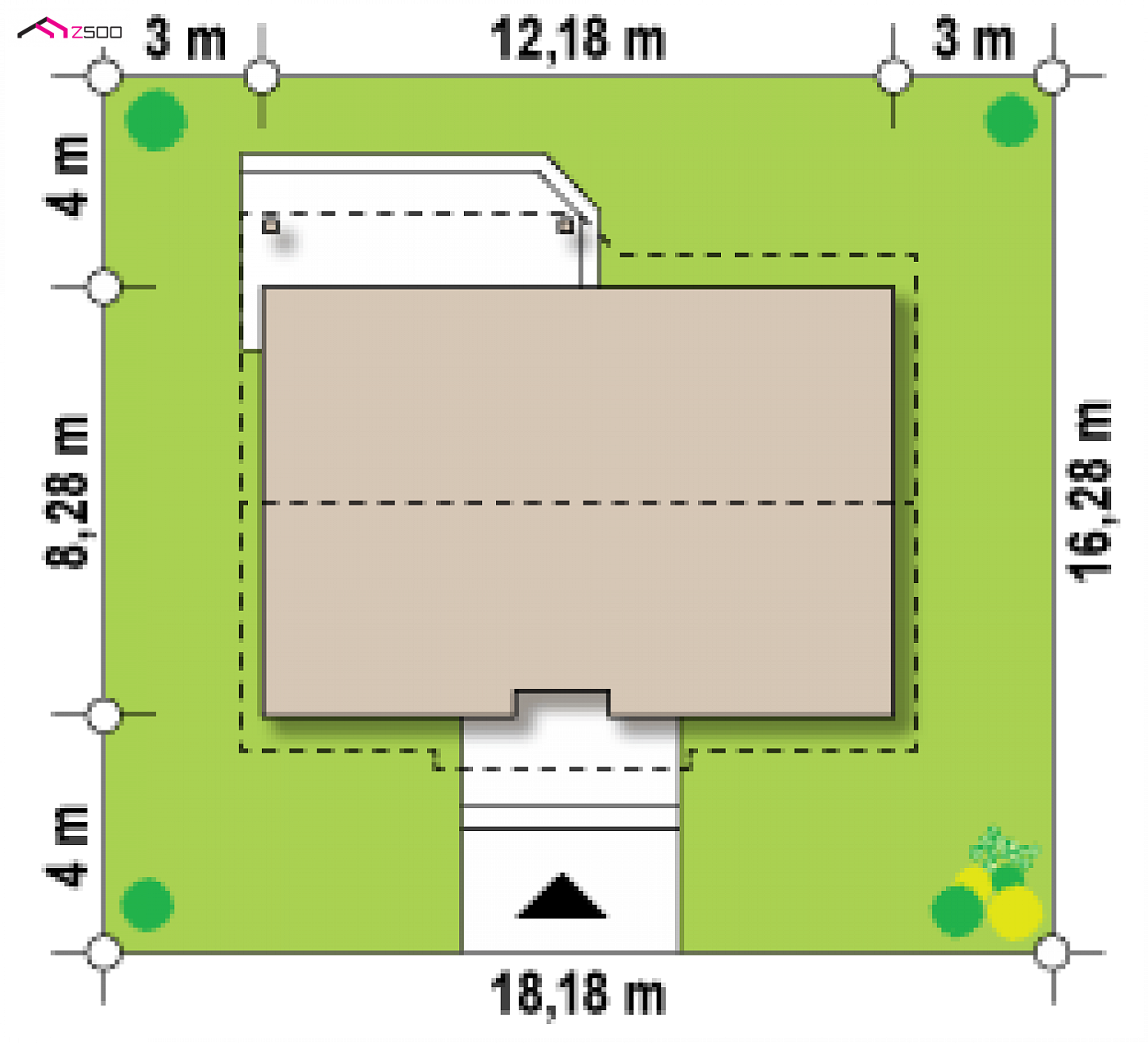

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,36 m
długość
16,46 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,36 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
77,6 / 80,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
103,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
224,37 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,82 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
160,63 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
18,36 x 16,46 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
47,5 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
45,56 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z7 35

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 195 375  130 250

53%33%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
gotowy projekt domu Z7 35 – aranżacja wnętrz, Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 177

Projekt Z7 jest niewielkim i tanim w realizacji domem parterowym z dachem dwuspadowym. Prosta współczesna bryła, pozwoli na szybką i ekonomiczną budowę. Wzbogacenie elewacji drewnianymi elementami doda mu dodatkowego uroku, a tym samym wzbogaci walory estetyczne.

Na parter wchodzimy poprzez zadaszone wejście, prosto do sieni, skąd dalej wchodzimy do holu. Stanowi on ciąg komunikacyjny pomiędzy poszczególnymi pomieszczeniami. Parter możemy podzielić na dwie strefy, dzienną i sypialną. W jednej znajdują się trzy sypialnie oraz spora łazienka, natomiast w drugiej salon połączony z jadalnią i kuchnią oraz pomieszczenie gospodarcze. Z salonu mamy wyjście na zadaszony taras, który może być miłym miejscem na spędzenie wieczoru. Przeszklone duże drzwi zapewnią widok na ogród, a tym samym jedność z otoczeniem zewnętrznym.

Dom spodoba się wszystkim tym którzy szukają niewielkiego, funkcjonalnego domku parterowego, który mimo swych niewielkich rozmiarów posiada wiele miejsca na przestronne szafy i zaspokaja wszystkie niezbędne potrzeby.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1404
  • - TAE-744
  • - SZ5 Z7 35 CE (DOM OZ6-54)
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

Gotowy projekt domu Z7 35 - Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni

Z7 35

78
Wersja projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni
murowany
3 530
3 177
dostępność projektu: 3 dni robocze

animacja 360 stopni

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Podobne projekty

Warianty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Mateusz W.

  • Usuń ze znajomych
  • Dodaj do znajomych

U mnie wentylacja z łazienki wyprowadzona z sufitu ocieploną rurą, a następnie zakończona grzybkiem w dachówce, blisko kalenicy. Działa już 4 rok.

Magi T.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień dobry, czy wentylacja z łazienki jest grawitacyjna, podłączona pod komin murowany?

Jolanta S.
Czy jest ktoś kto buduje ten projekt w okolicach Łodzi?
Chętnie zobaczę na żywo układ pomieszczeń
Dziekuje

Paula W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień dobry. Czy ktoś z budujących Z7 zmieniał kąt nachylenia dachu na 37 stopni? Czy taka zmiana ma sens?

Waldemar M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy jest ktoś na Podkarpaciu kto buduje ten projekt?
Chętnie zobaczę na żywo układ pomieszczeń
Dziekuje

M M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Dawid : Panie Dawidzie, mogę prosić o kontakt? Też jestem z podkarpacia i miałbym parę pytań.
Pozdrawiam

Krzysztof Ś.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. Czy ktoś buduje w województwie małopolskim? Bardzo bym chciał zobaczyć ten dom na żywo. Z góry dziękuję:)

Magdalena L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Ewelina K. : Witam, czy jest możliwości zobaczenia domu na żywo? Chcielibyśmy zobaczyć go na własne oczy :D Jesteśmy ze śląska. Mój mail: magda.rs@interia.pl

Marta
Dzień dobry. Czy znajdzie się ktoś kto buduje w województwie lubuskim dom według tego projektu Z7 35? Bardzo mi zależy na tym aby zobaczyć taki domek na żywo.

Paweł G.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
Czy istnieje możliwość podpiwniczenia domu ? Jeśli tak to, w której części domu będzie wejście piwnicy - kosztem którego pomieszczenia ?

Dziękuję.

Agnieszka J.

  • Usuń ze znajomych
  • Dodaj do znajomych

czy jest możliwosc zmiany poddasza nieużytkowego na poddasz do adaptacji?

Joanna A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy jest mozliwosc zmiany w projekcie Z7 35 (wersja murowana) katu nachylenia dachu z 35° na 40° w ramach adaptacji projektu?

Obsługa klienta

Do Joanna A. : witam, oczywiście jest taka możliwość. Przy zamówieniu proszę poinformować o wprowadzanych zmianach, a my wystawimy bezpłatna zgodę.

Krzysztof M.

  • Usuń ze znajomych
  • Dodaj do znajomych

DO KUPUJACYCH w Z500 (wnioski we własnym zakresie) : jeśli 1 x kartka A4 z 1 x rysunkiem (rzut z góry) nazywa się u Was „projektem rekuperacji” za 650 PLN to ……
GRATULUJĘ UMIEJĘTNOŚCI NACIĄGANIA !!!

Obsługa klienta
Do Krzysztof M. : Oprócz samego rysunku na projekt rekuperacji składa się również: wyliczona i dobrana wymagana ilość objętościowa wymiany powietrza, przeliczona ponownie instalacja ogrzewania i zmienione założenia charakterystyki, dobór i opis montażu jednostki.
Reasumując zmienia się całe rozwinięcie instalacji c.o. oraz końcowa wartość charakterystyki energetycznej. Pakiet zawiera również wymienione powyżej wyliczenia wraz z zestawieniem materiałów.

Paweł
Witam.Czy istnieje możliwość połączenia w budynek typu bliźniak projektów Z7 35 oraz Z7 P35.
Pozdrawiam

Obsługa klienta

Do Paweł : Witam, jest taka możliwość. Dwa projekty posiadają elewacje pełną bez otworów okiennych, którymi można je zbliźniaczyć. Taką zmianę wprowadza się na etapie adaptacji.

Andrzej S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy do wersji projektu Z7 w technologii murowanej z kątem nachylenia dachu 35 stopni można doprojektować garaż z prawej strony ?

Paweł O.

  • Usuń ze znajomych
  • Dodaj do znajomych

Działka i projekt już są, chęci również nie brakuje, jeszcze tylko przebrnąć przez wszystkie pozwolenia i czas start. Własnymi rękami zbudujemy dom! Domek mały, przytulny a co najważniejsze jest spełnieniem naszych marzeń :)
Pozdrawiam
Paweł

Agnieszka D.

  • Usuń ze znajomych
  • Dodaj do znajomych

czy zamiast ogrzewania gazowego można zastosować piec na ekogroszek, czy wówczas trzeba zmieniać wymiary kotłowni

Obsługa klienta

  • Usuń ze znajomych

Do Agnieszka D. : Standardowo budynek został zaprojektowany pod ogrzewanie na paliwo gazowe. Jeżeli zamierza Pani zastosować piec na paliwo stałe należy przeprojektować pomieszczenie kotłowni. W tym celu zachęcamy do kontaktu z działem adaptacji - Studio Adaptacji
