    Adaptacja projektu
    zapytaj o projekt
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z159 -  Dom z dachem kopertowym, dużym PG oraz pokojem typu masterbedroom na parterze.

    Z159 odbicie lustrzane

    Dom z dachem kopertowym, dużym PG oraz pokojem typu masterbedroom na parterze.
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    4 840
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    4 840
    Gotowy projekt domu Z159 -  Dom z dachem kopertowym, dużym PG oraz pokojem typu masterbedroom na parterze.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  -  Dom z dachem kopertowym, dużym PG oraz pokojem typu masterbedroom na parterze.
    ustawny salon
    wydzielona kuchnia
    pokój z łazienką na parterze
    opcja zmiany ogrzewania na paliwo stałe

    Parter 89,8

    WC
    2,9 m²
    Sień
    2,8 m²
    Salon+jadalnia
    30,7 m²
    Gabinet
    8,9 m²
    Kuchnia
    9,5 m²
    Hol
    10,5 m²
    Pokój
    14,7 m²
    Pom. gosp.
    6,9 m²
    Łazienka
    3,1 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  -  Dom z dachem kopertowym, dużym PG oraz pokojem typu masterbedroom na parterze.
    pokój z łazienką i garderobą
    pełne piętro = ustawne pomieszczenia
    prosta bryła

    Piętro 92,9

    Garderoba
    3,9 m²
    Łazienka
    6,6 m²
    Pokój
    14,9 m²
    Hol
    8,1 m²
    Pokój
    16,5 m²
    Pokój
    14,4 m²
    Łazienka
    6,5 m²
    Pokój
    22,1 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  -  Dom z dachem kopertowym, dużym PG oraz pokojem typu masterbedroom na parterze.

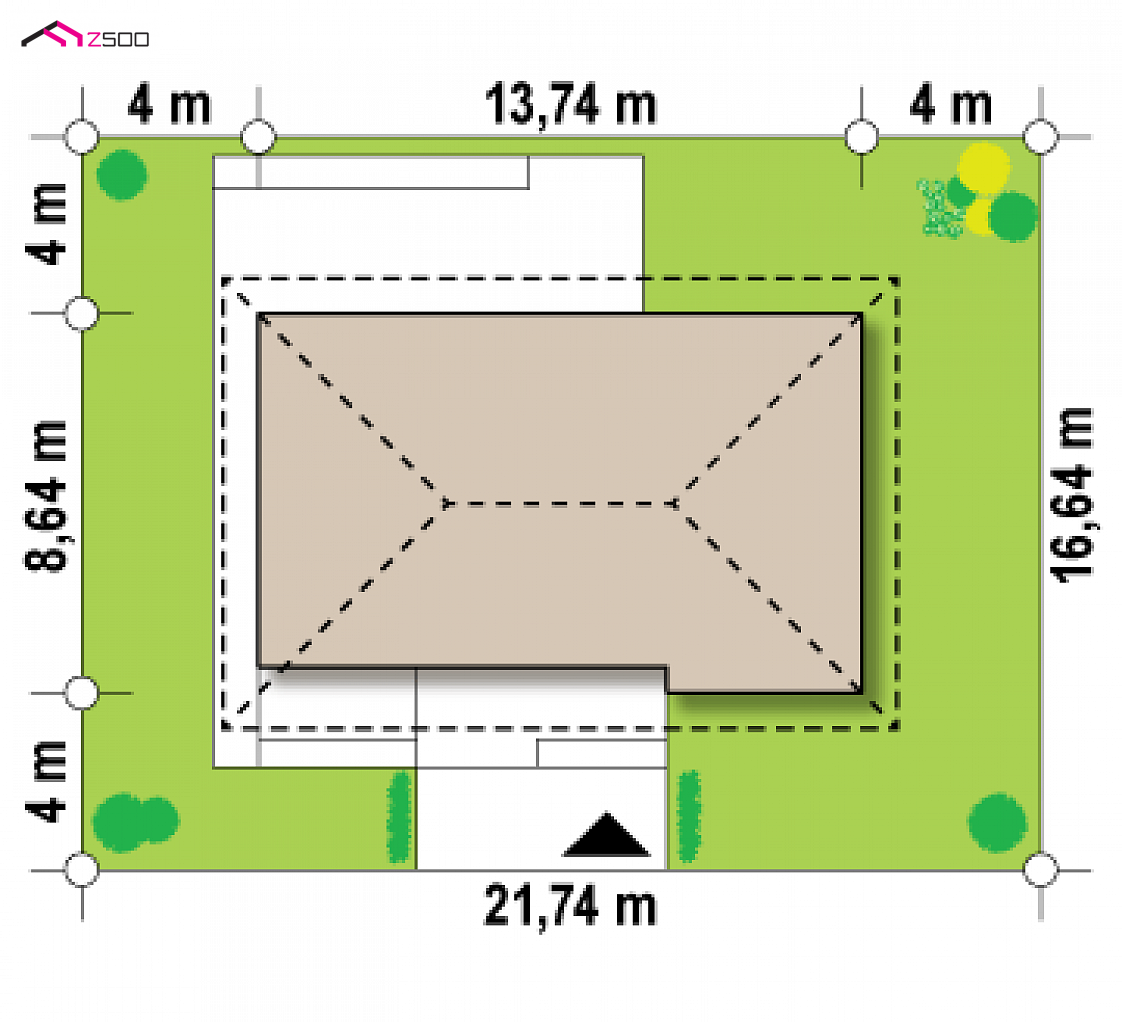

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,74 m
    długość
    16,64 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,74 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    182,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    113,1 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    484,11 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,17 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    173,32 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    21,74 x 16,64 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    drewniany
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    PT1Posadzka tarasu/ podestu wejściowego
    SS2Podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z159

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 375 360  250 240

    47%38%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    4 840
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    4 840

    Z159 to funkcjonalny i atrakcyjny projekt domu. Jasna elewacja oraz drewniane elementy nadają mu estetycznego i świeżego wyglądu.

    Na parterze zlokalizowano przestronny, jasny salon, kuchnię dostępną zarówno z salonu, jak i z holu, gabinet, wc, a także duże pomieszczenie gospodarcze. Umieszczono tu dodatkowo pokój z osobną łazienką. Piętro to część prywatna domowników. Sypialnia rodziców posiada odrębną łazienkę i garderobę. Znajdują się tu także trzy, ustawne pokoje dziecięce oraz łazienka.

    Projekt Z159 to idealna propozycja dla osób ceniących sobie elegancję i komfort.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1342
    • - TXM-288
    • - SZ5 Z159 CE (DOM OZ6-55)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    4 840

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Kat
    Bryła rewelacyjna, zwarta, oszczędna, bez udziwnień. Plus za spory salon, tylko dwa kominy, a dom jest przecież spory. Natomiast minus za piony kanalizacyjne, jedna łazienka nad pokojem, druga nad salonem, nic nie można prosto poprowadzić. Jeśli byłoby inne rozplanowanie pomieszczeń na piętrze, z uwzględnieniem łatwego rozprowadzenia pionów kanalizy, to projekt byłby bez zarzutu.

    Michał
    Czy jest możliwość doprojektowania podpiwniczenia do tego budynku? Chciałbym mieć w piwnicy kotłownię oraz "kącik spa" (sauna+jakuzzi).

    Obsługa klienta

    • Usuń ze znajomych

    Do Michał : Jest taka możliwość najlepiej na etapie adaptacji u architekta adaptującego.

    Obsługa klienta

    Do Aga : Naturalnie można wprowadzić taką zmianę w Studio Adaptacji.
    W sprawie szczegółowych informacji/wyceny na temat zmian proszę o kontakt:
    info@studioadaptacji.pl
    (+48) 722 000 500

    Michal
    Witam, w kosztorysie podana jest cena 340 tys za ten budynek, prosze mi powiedziec to jest kwota za jaki stan? Na gotowo czyli pod klucz, czyli z bialym montazem podlogami itp?

    Rafał W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Mam pytanie, czy projekt posiada jakiekolwiek "skośne" od środka ściany oraz czy w którymkolwiek miejscu wypadają słupy podtrzymujące dach pośrodku pokoju?

    Obsługa klienta
    Do Rafał W. : Projekt jest nowy i nie ma jeszcze zaprojektowanej dokładnie konstrukcji, przeważnie nasz konstruktor stara się aby słupy były położone jak najbliżej ścian aby nie psuły funkcjonalności pomieszczeń. Nie posiada skośnych ścian, jest pełne piętro.

    Rafał W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    A kiedy będzie wiadomo, bo aby podjąć decyzję o zakupie oraz jak sądzę kupić projekt taka konstrukcja jest potrzebna prawda? Czy informacja ze projekt jest dostępny w ciągu 21 dni jest nadal aktualne? Czy za miesiąc te informacje będą dostępne?

    Obsługa klienta
    Do Rafał W. : Skonsultowaliśmy się z konstruktorem, w przypadku zastosowania wiązarów dachowych nie będzie żadnych słupów, pomieszczenia nie ucierpią na powierzchni w żaden sposób. Oczekiwanie na ten projekt w przypadku złożenia zamówienia wynosi 21 dni roboczych.

    Rafał W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    A czy właśnie wiązary będą zastosowane w tym projekcie, czy po zakupie okaże się że jednak nie i będę musiał płacić za zmiany? Powiem szczerze, że trochę ciężko zdecydować się na zakup czegoś co nie jest ostatecznie określone - ustalone i tym bardziej występować o warunki zabudowy.

    Kat
    Bryła rewelacyjna, zwarta, oszczędna, bez udziwnień. Plus za spory salon, tylko dwa kominy, a dom jest przecież spory. Natomiast minus za piony kanalizacyjne, jedna łazienka nad pokojem, druga nad salonem, nic nie można prosto poprowadzić. Jeśli byłoby inne rozplanowanie pomieszczeń na piętrze, z uwzględnieniem łatwego rozprowadzenia pionów kanalizy, to projekt byłby bez zarzutu.

    Obsługa klienta
    Do Kat : Dziękujemy za opinie. Oczywiście można zmienić układ pomieszczeń na piętrze według własnych upodobań. W tym wypadku chcieliśmy uzyskać możliwie największe powierzchnie pomieszczeń i odpowiednią funkcjonalność przy najmniejszej powierzchni na hol czyli komunikacje.

    WOjciech Wojciechowski
    Do Kat : Czy ten minus czterech pionów ma znaczenie? Jakie? Estetyczne czy cenowe? Czy chodzi o to, że widać lub słychać rury pionu kanalizacyjnego w salonie? No bo jeśli tylko o koszty, to chyba jest to ułamek promila kosztów całkowitych inwestycji?
