Gotowy projekt domu Z54 - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

Z54 odbicie lustrzane

Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.
murowany
murowany
dostępność projektu: 3 dni robocze
2 970 zł
2 524,50 zł
Oszczędzasz 445,50 zł
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 970 zł
2 524,50 zł
Oszczędzasz 445,50 zł
15% RABATU + DODATKI ZA 3000 ZŁ GRATIS!
15% RABATU + DODATKI ZA 3000 ZŁ GRATIS!
Gotowy projekt domu Z54 - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

Parter 92,1 m²

Sień
3,7 m²
Pom. gosp.
6,3 m²
Hol
8,5 m²
Kuchnia
10,1 m²
Spiżarka
2,3 m²
Salon+jadalnia
30,5 m²
Łazienka
3,0 m²
Pokój
11,0 m²
Pokój
16,6 m²
sprawdź
powierzchnięsprawdź
odległośćodbicie
lustrzaneRysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

Poddasze 42,0 / 88,3 m²

Hol
8,8 m²
Łazienka
9,3 m²
Pokój
11,7 m²
Pokój
12,1 m²
odbicie
lustrzaneRysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

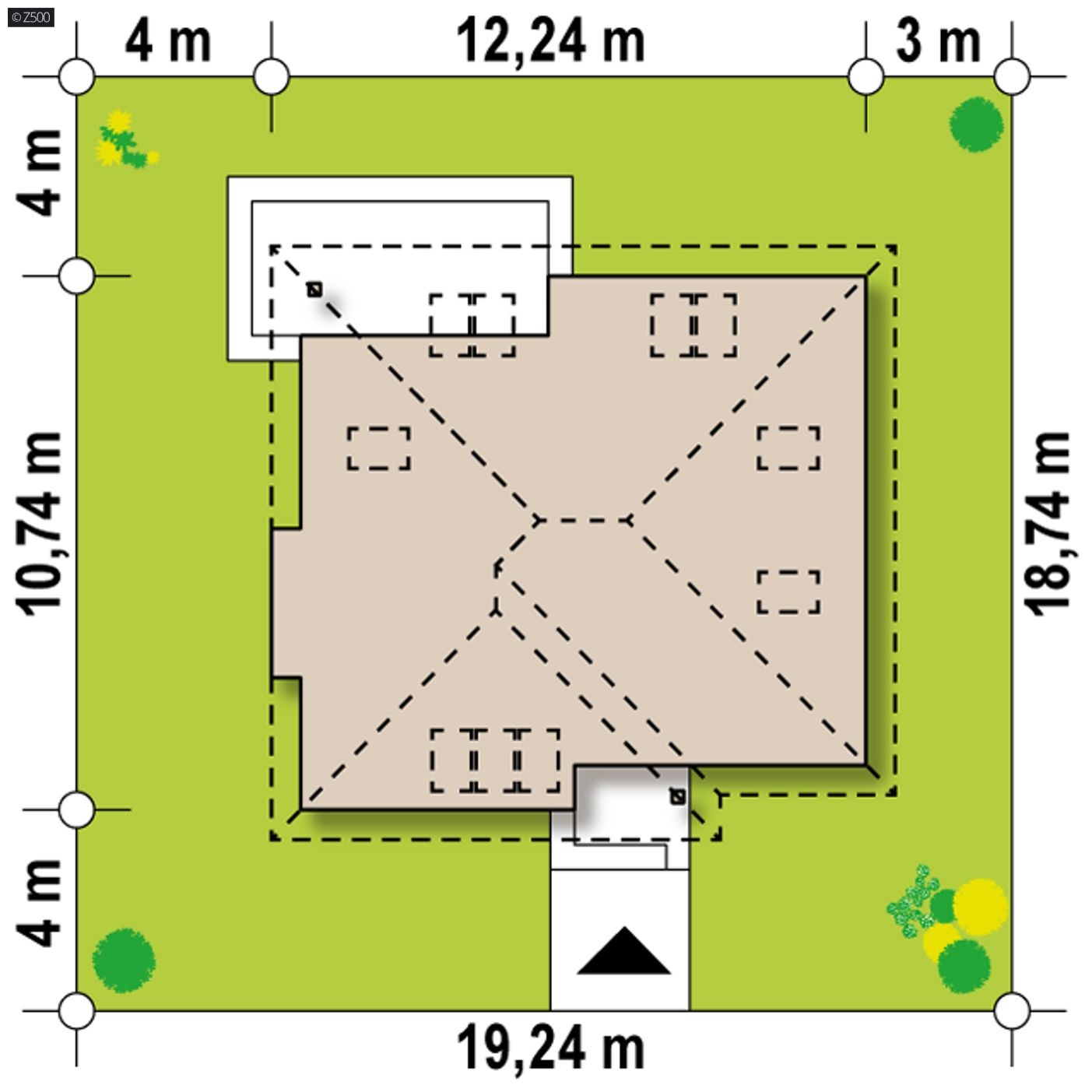

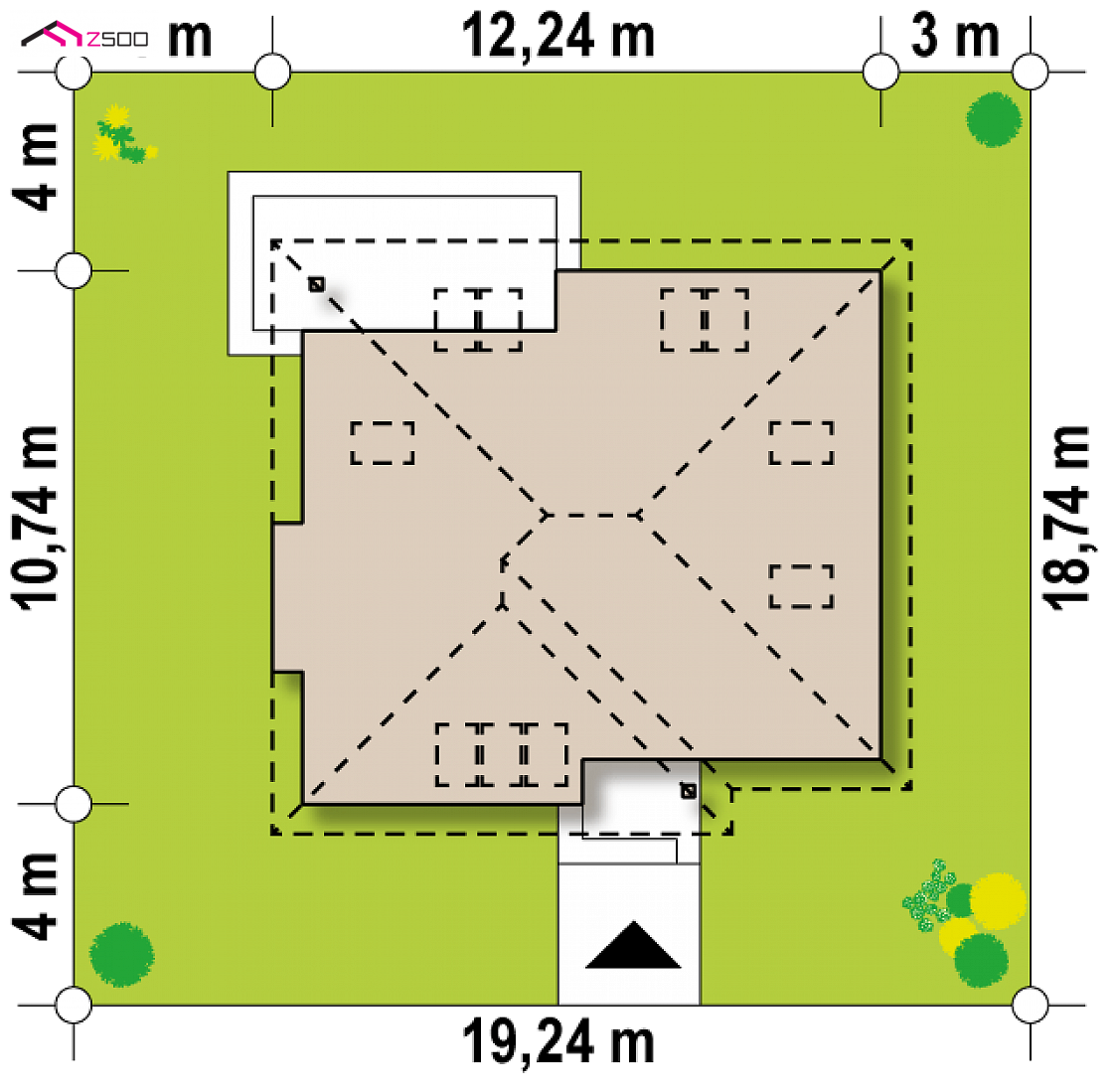

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,24 m
długość
18,74 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
12,24 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
134,0 / 180,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
123,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
398,96 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,2 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
32°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
166 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,7 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
19,24 x 18,74 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blacha, blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,8 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
84,4 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z54

wg cennika sekocenbud 2019/07
Ceny średnieCeny minimalne
Stan surowy zamknięty188 146 zł160 131 zł
Instalacje73 048 zł62 171 zł
Prace wykończeniowe77 071 zł65 595 zł
Razem:338 265 zł287 897 zł
Ten dom możesz postawić metodą gospodarczą za:
237 157,42 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 970 zł
2 524,50 zł
Oszczędzasz 445,50 zł

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.
Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

Z54 to zgrabny i funkcjonalny dom z poddaszem użytkowym. Przyszłych mieszkańców urzeknie nie tylko wyglądem, ale też przestronnym wnętrzem z możliwością łatwej zmiany układu pomieszczeń. Prosta konstrukcja i podziały głównie za pomocą ścianek działowych pozwolą na niemal dowolna aranżację.

Projekt podzielono na trzy części. Pierwsza to strefa dzienna na parterze z komfortowym salonem, jadalnią w nowoczesnym wykuszu oraz wygodną kuchnią z pojemną spiżarką. Z salonu prowadzi także wyjście na zadaszony taras. W prawej części domu zaprojektowano dwa pokoje. Większa sypialnia gospodarzy oraz mniejszy - gabinet, pokój gościnny. Obok znajduje się łazienka oraz wygodne schody ze spocznikiem, które prowadzą na poddasze. Można je zagospodarować jako część nocną dla dzieci. Pozwolą na to dwie obszerne sypialnie oraz duża łazienka.

W projekcie istnieje możliwość likwidacji wykusza. Pozwoli to zmieścić Z54 także na mniejszej o 60 cm działce - 11,64m szerokości.




Ten projekt występuje na rynku również pod nazwą:

  • - WAE1340
  • - TMT-952
  • - SZ5 Z54 CE (DOM OZ6-48)
Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.
Gotowy projekt domu - Zgrabny dom o przestronnym wnętrzu ze sporą kotłownią oraz czterema sypialniami.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
