    Gotowy projekt domu Z63 - Łatwy w budowie dom z poddaszem, bocznym wykuszem i balkonem na piętrze.

    Z63 odbicie lustrzane

    Łatwy w budowie dom z poddaszem, bocznym wykuszem i balkonem na piętrze.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z63 - Łatwy w budowie dom z poddaszem, bocznym wykuszem i balkonem na piętrze.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Łatwy w budowie dom z poddaszem, bocznym wykuszem i balkonem na piętrze.

    Parter 88,5

    Sień
    4,4 m²
    Gabinet
    14,1 m²
    Salon+jadalnia
    35,4 m²
    Hol
    13,0 m²
    Łazienka
    5,0 m²
    Kuchnia
    11,8 m²
    Pom. gosp.
    4,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Łatwy w budowie dom z poddaszem, bocznym wykuszem i balkonem na piętrze.

    Poddasze 58,5 / 81,9

    Hol
    5,8 m²
    Łazienka
    10,0 m² / 14,3 m²
    Pokój
    14,2 m² / 23,0 m²
    Pokój
    16,1 m² / 18,5 m²
    Pokój
    12,4 m² / 20,3 m²
    Balkon
    5,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Łatwy w budowie dom z poddaszem, bocznym wykuszem i balkonem na piętrze.

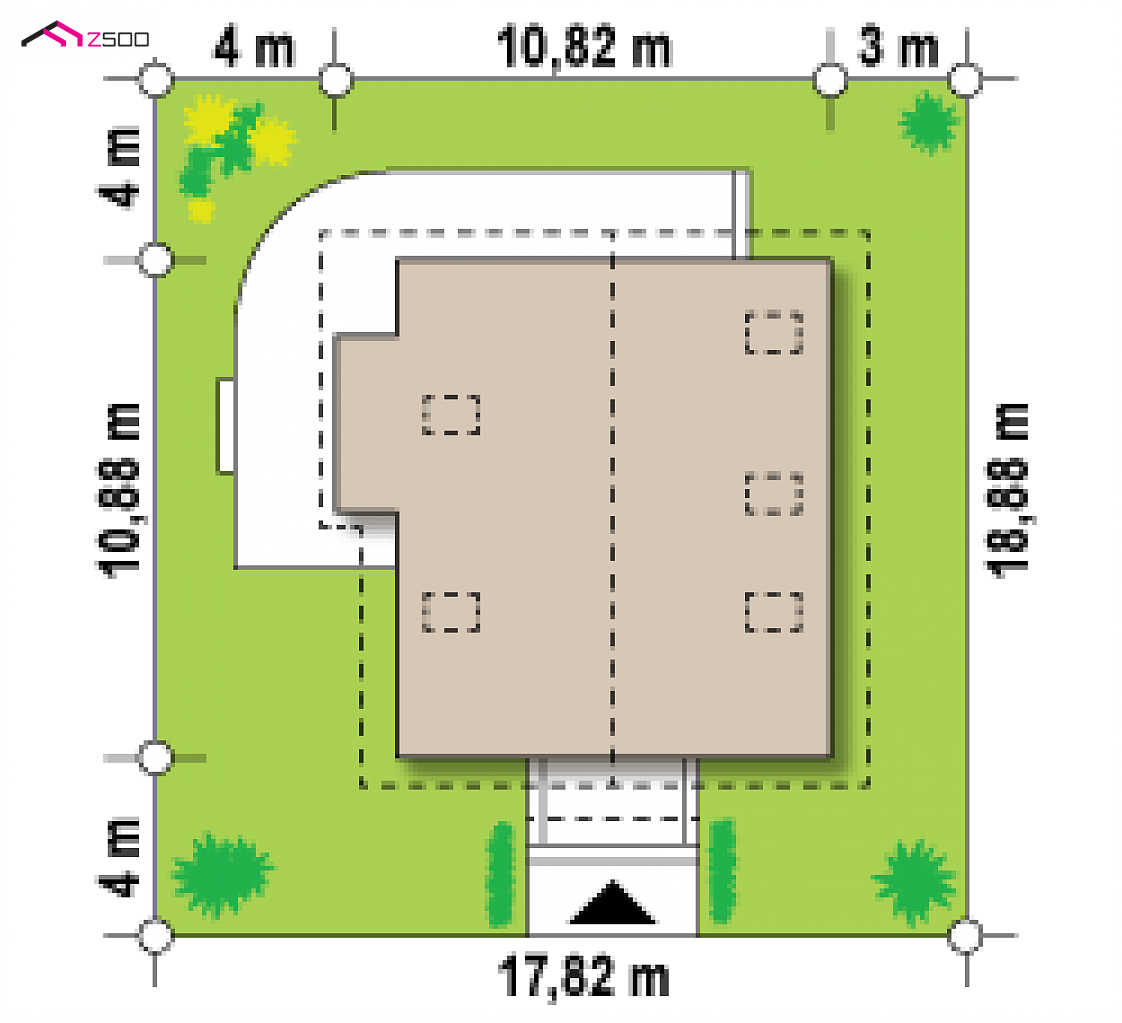

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    18,82 m
    długość
    18,88 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    10,82 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    147,0 / 170,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    108,3 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    416 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,51 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    164,56 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,9 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    18,82 x 18,88 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)
    PT1Posadzka tarasu/ podestu wejściowego
    SS1Strop betonowy poddasze użytkowe
    PG1Posadzka mieszkania na gruncie
    PG2Posadzka garażu na gruncie
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z63

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 287 626  191 751

    46%38%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    Projekt Z63 to dom o prostej bryle z dwuspadowym dachem. Elewacje zewnętrzne i wykończenie budynku klinkierową okładziną sprawiają, że dom wygląda schludnie i estetycznie.

    Na parterze znajduje się przestronny salon połączony z jadalnią i kuchnią. Dodatkowo przewidziano powierzchnię, którą można przeznaczyć na gabinet, pokój gościnny lub wykorzystać na powiększenie samego salonu. Przy strefie wejściowej zlokalizowano łazienkę, sień z miejscem na szafę i bezpośrednim przejściem do pomieszczenia gospodarczego. Poddasze przeznaczone jest głównie jako „część nocna”, gdzie każdy z domowników ma do dyspozycji jeden z trzech wygodnych i ustawnych pokoi oraz dużą, wspólną łazienkę. Pomieszczenia na poddaszu przewidują tradycyjne okna w ścianach szczytowych oraz miejsca na szafy i schowki.

    Dom Z63 dobrze wkomponuje się zarówno w zabudowę miejską jak i podmiejską.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1084
    • - TMS-718
    • - SZ5 Z63 CE (DOM OZ2-22)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Krzysiek
    Witam!
    Czy ktoś podjął sie budowy tego domu w województwie dolnośląskim ? I czy byłaby możliwość oglądnięcia domu lub otrzymania zdjęć , mianowicie chodzi mi o skosy na poddaszu w tym domu oraz o modyfikacje ścianki kolankowej . Nie chciałbym jej mocno zmieniać ale nie widziałem też na żywo jak wyglądają skosy oryginalne . Jeżeli ktoś ma jakieś info to proszę o szybki kontakt na e-maila dul.krzysztof85@gmail.com lub tel. 668018638
    Z góry bardzo serdecznie dziękuje za wszelkie udzielone mi informacje .

    Robert Z.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam! O ile wzrasta koszt budowy domu w przypadku jego podpiwniczenia? Dziękuję za odpowiedź

    Obsługa klienta
    Do Robert Z. : Jest to dość indywidualna sprawa, czy podpiwniczenie miałoby być na całości czy na części domu, jakie są warunki gruntowe, jest bardzo wiele niewiadomych. Można w przybliżeniu przyjąć 1000-1300 pln za mkw.

    Bartek M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam wszystkich miłośników Z63!!

    Projekt bardzo nam się podoba, czy jest ktoś kto wybudował lub jest w trakcie realizacji w okolicach Sandomierza?

    Aga
    Do Bartek M. : my wybudowaliśmy ten domek i teraz go wykańczamy w środku, zmiany mamy niewielkie. a jesteśmy ze świętokrzyskiego, ale do Sandomierza kawałeczek


    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Bartek M. : Witam,
    jesteśmy przed realizacją chociaż projekt już zakupiliśmy. Czy istnieje możliwość nawiązania kontaktu z osobami, które już wybudowały Z63,np. Aga? Mielibyśmy parę pytań. Pozdrawiam


    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Bartek M. : Super Aga...

    pisałaś, że zmiany macie niewielkie. My planujemy jedną z poważniejszych a mianowicie ruszyć wykusz (dokładnie to usunąć podcień i wydłużyć w to miejsce wykusz) w celu utworzenia salonu bardziej ustawnego, No i zamieniamy drzwi tarasowe na okna, zostawiamy tylko jedne od salonu na taras ogrodowy.

    Ewa
    czy isteniej mozliwość podpiwniczenia tego domu oraz "dołożenia" okna w kuchni obok okna w jadalni, jak też garderoby na poddaszu? Jaka jest wysokośc ścianki kolankowej w tym domu?

    Aga
    czy istniałąby możiwość takiej modyfikacji projektu, by był to budynek o płaskim dachu? ewentualnie czy Państwa pracownia nie opracowuje projektu domu o pow. 110-130 m w prostej nowoczesnej bryle z płaskim dachem albo czy byłaby możliwa przeróbka istniejącego już projektu w tym właśnie kierunku?

    pozdrawiam

    Zibi
    Poważnie rozważam zakup tego projektu. Jest funkcjonalny o prostej bryle. Zawiera wszystkie pożadane przeze mnie elementy. Ale w jaki sposób można znaleźć informację o wysokości parteru? Przydatny byłby dodatkowy prosty przekrój budynku.
