    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.

    Zx102 odbicie lustrzane

    Nowoczesny dom parterowy z garażem dwustanowiskowym.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 240
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 240
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
    Gotowy projekt domu Zx102 - Nowoczesny dom parterowy z garażem dwustanowiskowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym.

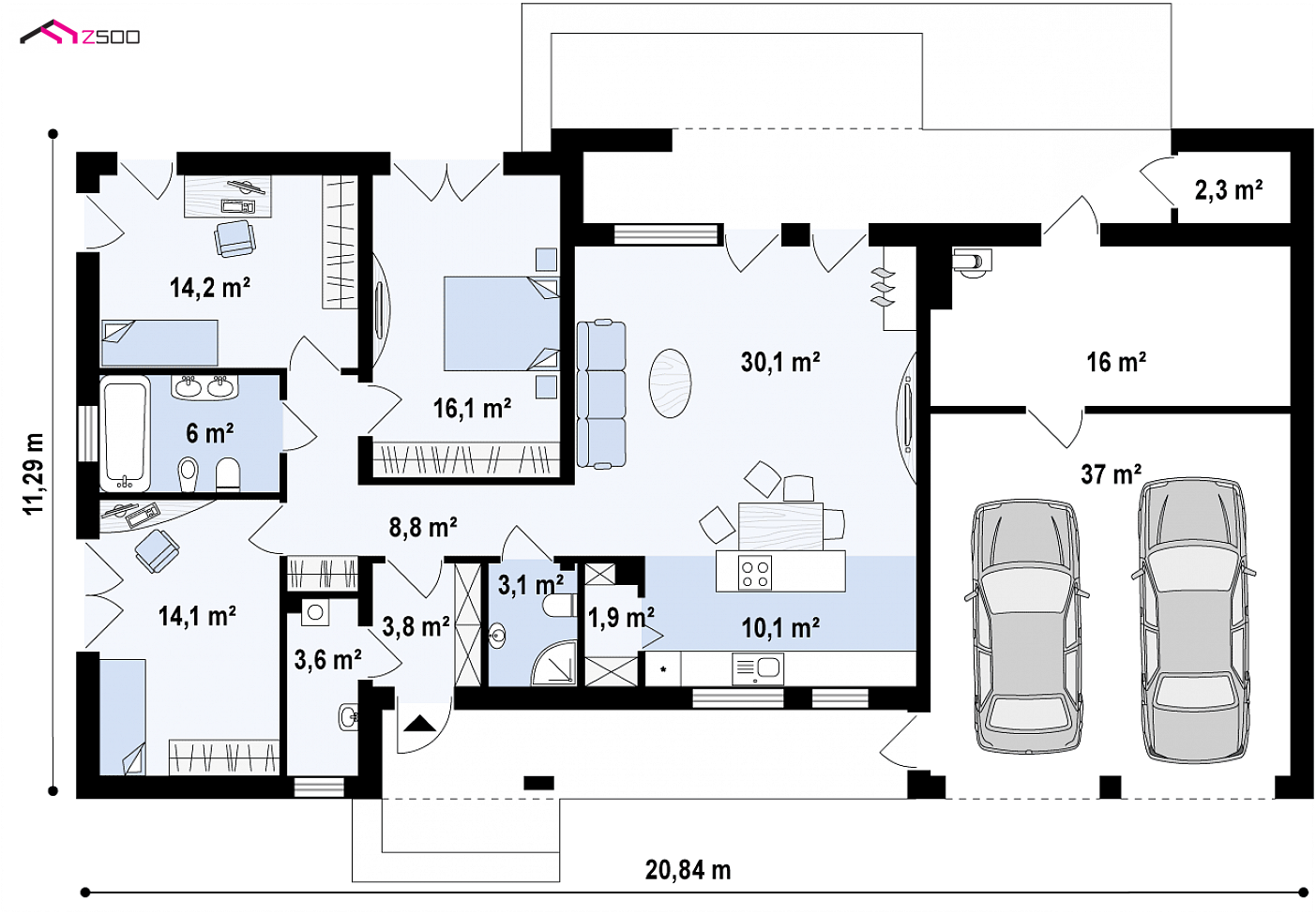

    Parter 109,7 / 164,3

    Sień
    3,8 m²
    Hol
    8,8 m²
    Łazienka
    3,1 m²
    Spiżarka
    1,9 m²
    Kuchnia
    10,2 m²
    Salon+jadalnia
    29,3 m²
    Pokój
    13,5 m²
    Pralnia
    4,7 m²
    Łazienka
    5,6 m²
    Pokój
    13,5 m²
    Pokój
    15,4 m²
    Garaż
    36,8 m²
    Pomieszczenie gospodarcze
    15,3 m²
    Pomieszczenie gospodarcze
    2,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym.

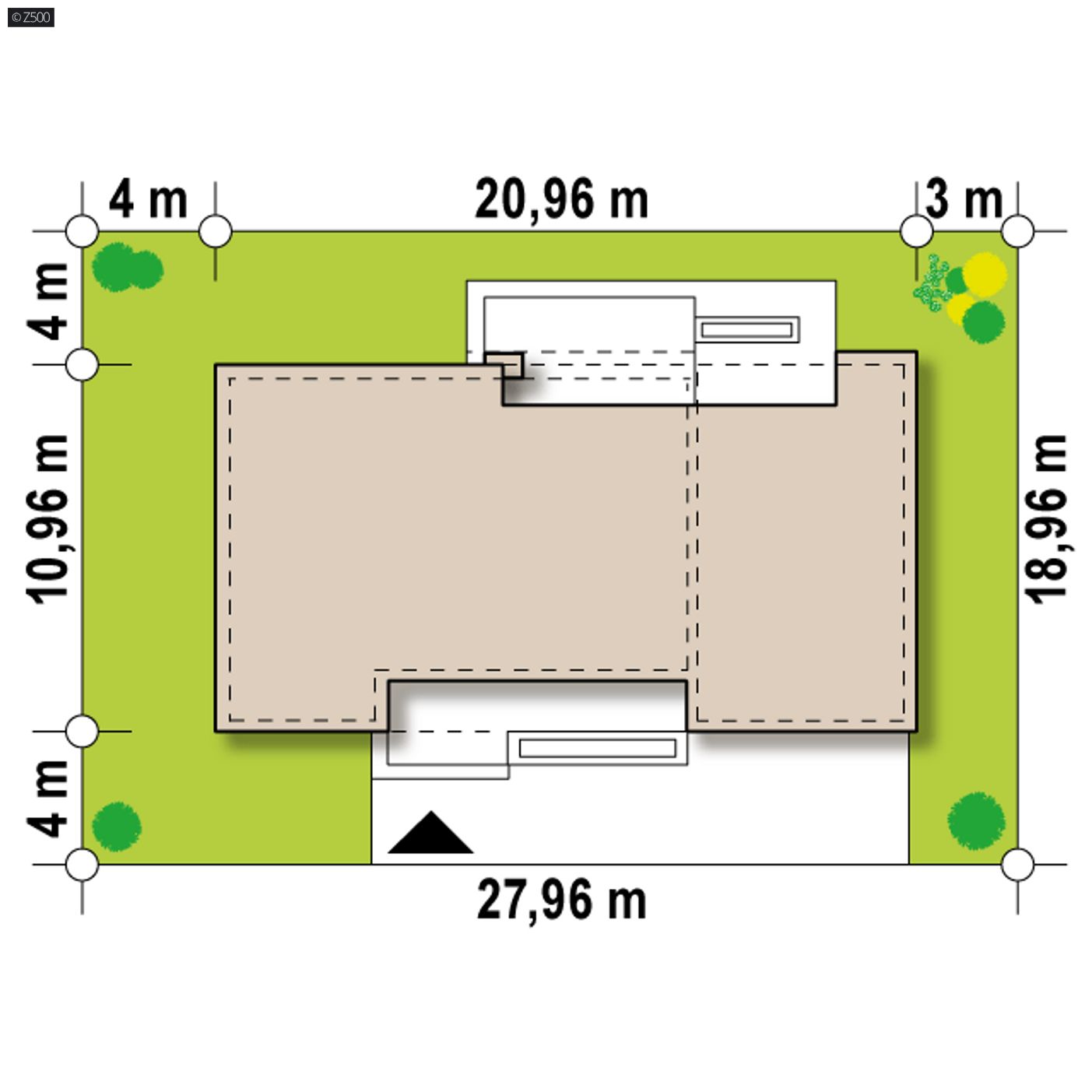

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    27,96 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    20,96 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    109,7 / 164,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    207,3 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    36,8 m²
    Kubatura
    446,39 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,2 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    172,32 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    27,96 x 0 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    solary, rekuperacja, biomasa
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    26,82 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    63,42 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW1Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx102

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 331 340  220 893

    54%30%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    gotowy projekt domu Zx102 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 240

    Zx102 to nowoczesny dom parterowy z kolekcji Parto w eleganckim, modernistycznym stylu. Prostą, kubiczną formę urozmaicają podcienie od strony wejścia oraz salonu - znakomite miejsce do odpoczynku.

    Zaletą projektu jest obszerne pomieszczenie gospodarcze, idealne jako kotłownia na paliwo stałe. Podręczny schowek, dostępny z tarasu, sprawdzi się jako miejsce na narzędzia oraz meble ogrodowe.

    Strefa dzienna to przestronny salon z dużą kuchnia w kompozycji otwartej. Pomieszczenia można w razie potrzeby oddzielić ścianką działową. Do kuchni przynależy spiżarka. Z salonu prowadzi wyjście na zadaszony taras. W przeciwległej części budynku wyodrębniono strefę nocną z trzema komfortowymi pokojami. Do dyspozycji domowników są również dwie łazienki, mniejsza z kabiną oraz większa ulokowana blisko sypialni. Dodatkowo program użytkowy wzbogaca niewielkie pomieszczenie z oknem, które może pełnić rolę pralni czy garderoby. Można je także powiększyć likwidując szafę w holu.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1357
    • - TVI-251
    • - SZ5 Zx102 CE (DOM OZ6-39)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 240

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Elżbieta
    Witam,czy może jest ktoś kto wybudował ten właśnie dom w woj. Lubuskim bądź Zachodniopomorskim ewentualnie Wielkopolskim? Jestem zdecydowana na ten projekt, chciałabym jednak zobaczyć na dom żywo. Jeśli jest taka możliwość bardzo dziękuję za wszelkie informacje.
    I pytanie do osób, które zamieszkują zx102 od paru lat - czy jakieś modyfikacje czy jest idealny?

    Marta
    Do Elżbieta : Jestem w trakcie budowy domu. stan surowy. Powiększyłam kuchnię I łazienkę kosztem przedniego tarasu. Okolice Zielonej Góry

    Anusia
    Rewelacyjny projekt. Mam prosbe do osob, ktore juz zakonczyly budowe. Jaka kwota musze dysponowac aby zrealizowac marzenie o zx102?

    Elżbieta
    Do Ania : Witam, ma pani na myśli stan surowy otwarty? To bardzo optymistyczna dla mnie wersja, bo jeśli tak się da, to przyspiesza budowę o conajmniej o rok :-) może Pani podesłać szczegóły na maila? jakie materiały, na czym dokładnie Pani udało się zaoszczędzić? Bardzo byłabym wdzięczna. belucha@poczta.fm
    Pozdrawiam

    Aga
    zrobilabym z suszarni duza garderobe a spizarke przeniosla obok garazu tak zeby szlo przejsc z garazu do kuchni- da się?

    K.D.
    Do Aga : Połączenie garażu z jadalnią poprzez skrytkę?? Uważam ,że bardzo zły pomysł ze względu na zapachy "garażowe"(spaliny,paliwo...)

    Łukasz
    Witam,
    rozkład pomieszczeń w tym projekcie jest dla mnie idealny ale nie mam zaufania do płaskich dachów. Ciekawy jestem jak ten budynek by wyglądał z dachem klasycznym. Co Państwo myślą o takiej modyfikacji? ( domyślam się, że architekt, który stworzył ten projekt po takim pytaniu chciał by zrobić mi krzywdę ale niestety mój główny inwestor "tatuś" wyklucza płaski dach)

    Obsługa klienta
    Do Łukasz : Istnieje możliwość wykonania dachu np o małym spadku ok 10stopni (na etapie adapatacji), wtedy, aby projekt nie stracił na urodzie należałoby zrobić ściankę attykową, zasłaniającą dach. Proszę obejrzeć projekt Zx101 v1

    K.D.
    Do Zofia G. : Witamy.Dokładnie te same zmiany wprowadziliśmy,dodatkowo w pokoju przy sypialni po stronie tarasu,zamiast dwóch okien balkonowych 90 ,zrobiliśmy 1 o szerokości 180 cm.Czy można wiedzieć w jakim województwie Pani ten dom wybudowała.My jesteśmy teraz na etapie kładzenia stropów.Pozdrawiamy.

    K.D.
    Do Zofia G. : Witamy.Szkoda ,bo z chęcią byśmy zobaczyli dom już w całości.Zapomnieliśmy o jeszcze jednej zmianie:mianowicie w kuchni zrobiliśmy jedno ,większe okno na środku ściany.Postaramy się w miarę możliwości załączać zdjęcia z poszczególnych etapów budowy:)).K.D.

    Sylwia
    Witam,interesuje mnie koszt deweloperski tzw"pod klucz" takiego domu w technologii z prefabrykantów -pasywny-proszę o informację .

    Obsługa klienta
    Do Tatisza : Witam,
    można wprowadzić taką zmianę, należy ją wprowadzić na etapie adaptacji u dowolnego architekta lub w Studio Adaptacji.
    Na wszystkie zmiany wystawiamy bezpłatną autorską zgodę.

    witam, projekt fantastyczny, ale jak zwykle każdy potrzebuje dopasowania- dlatego mam pytanie- czy jest możliwe poszerzenie ( od tyłu domu) o ok 1-1,5 tak aby uzyskać większe pomieszczenie przy garażu i wydzielić z niego małe biuro? ( planuję osobne wejście boczną furtką) a przy okazji czy jest możliwe na tej ścianie bocznej dorpojektowanie drzwi takich jak tarasowe) które byłoby wejściem i doświetleniem
    takiego biura?
    pozdrawiam i zgóry dziękuję za odpowiedź.

    Obsługa klienta
    Do Joanna P. : czyli jeśli dobrze rozumiem chodzi o poszerzenie całego domu w miejscu garażu aby uzyskać wystarczająco miejsca na gabinet? Można taką zmianę wprowadzić.

    Bombel!
    witam ! projekt ekstra ciekawi mnie tylko czy mozna zastosowac ogrzewanie na eko groszek ? i jaka jest różnica w kosztach budowy domu z gazazem jedno stanowiskowym a dwu stanowiskowym ? bardzo bym prosiło odpowiedz pozdrwaiam :)

    Obsługa klienta
    Do Bombel! : Powierzchnia garażu to 53m2 licząc o połowę mniejszy 26,5m2 przyjmując średnio 1600-1800 za m2 to około 40,000 pln. Tak z grubsza.

    Bombel!
    DoObsługa klienta: dziekuje bardzo :) a co z ta adaptacja na eko groszek jaki jest koszt takiej daaptacji i jakie zmiany musza byc wprowadzone ?

    Tomek
    witam, czy na dzień dzisiejszy projekt taki został już sprzedany i wybudowany ?
    chętnie podjechałbym i zobaczył .
