Z190
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.

Z190

132 + 34
Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią
Warianty: 0
Komentarze: 14
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z190 - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią
Gotowy projekt domu Z190 - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią
Gotowy projekt domu Z190 - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią
Gotowy projekt domu Z190 - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią
Gotowy projekt domu  - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią

Parter 131,5 / 165,6

Salon+kuchnia
54,5 m²
Pokój
16,2 m²
Pokój
14,4 m²
Pokój
13,6 m²
WC
3,0 m²
Pom. gosp.
6,2 m²
Łazienka
7,2 m²
Hol
7,1 m²
Hol
5,1 m²
Sień
4,3 m²
Garaż
34,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią

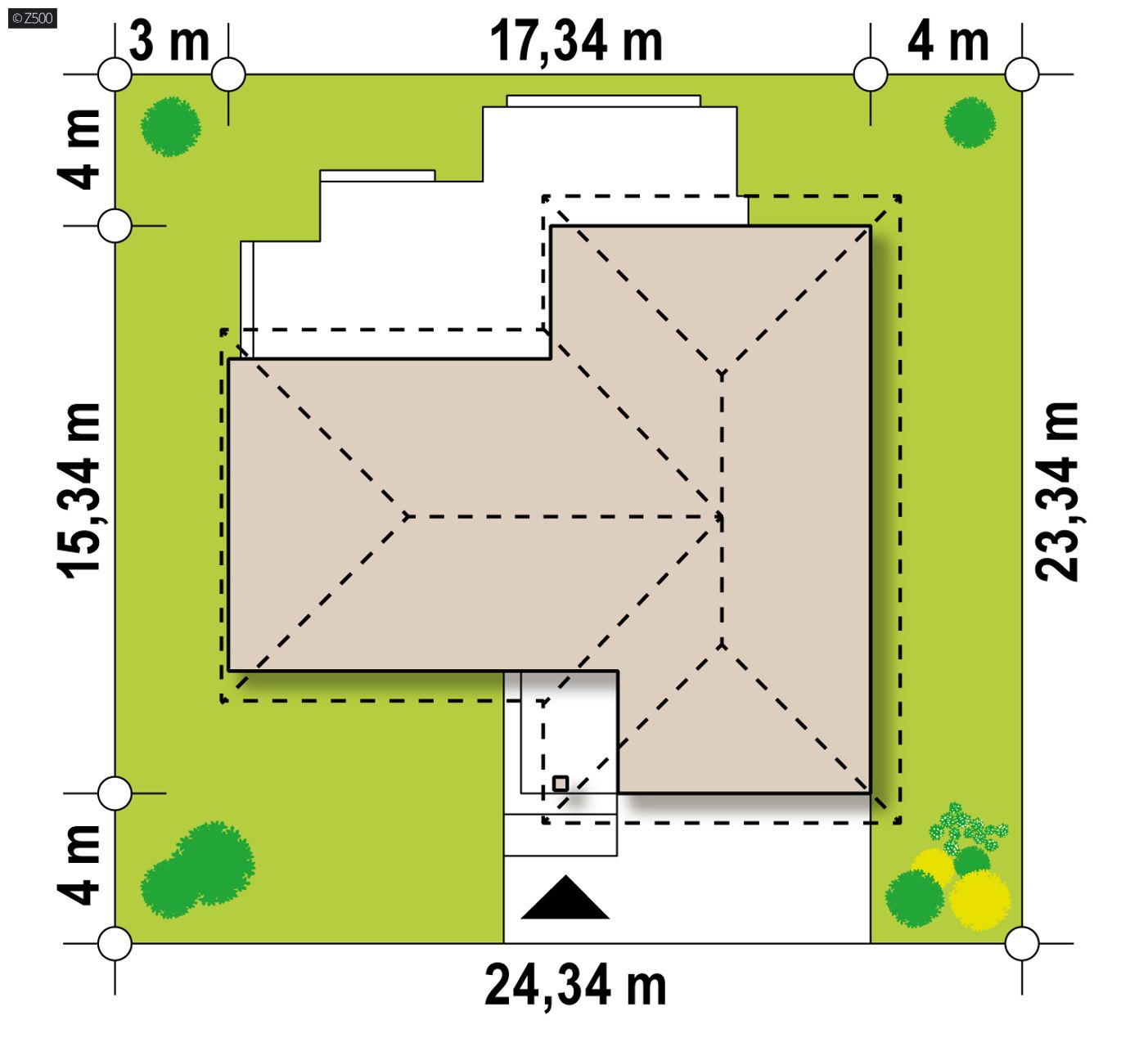

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,34 m
długość
23,34 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
17,34 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
131,5 / 165,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
200,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,1 m²
Kubatura
444,05 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,24 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
301,16 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
24,34 x 23,34 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z190

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Opis funkcjonalny

Z190 to projekt domu parterowego z garażem dwustanowiskowym. Efektowne wykończenie, poprzez wkomponowanie drewnianych elementów, spowodowało, że dom nabrał ciekawego wyglądu.

W centralnej części domu zlokalizowano hol, który łączy strefę dzienną ze strefą prywatną budynku. Część dzienna znajduje się w prawej części budynku, Umieszczono tu jednoprzestrzennie połączony salon z jadalnią, i z kuchnią; pomieszczenie gospodarcze z bezpośrednim przejście do garażu oraz wc. Drzwi balkonowe z salonu prowadzą wprost na duży, częściowo zadaszony taras. Lewa strona domu to strefa nocna z trzema dużymi sypialniami oraz łazienką.

Projekt Z190 spodoba się wszystkim tym, którzy poszukują funkcjonalnego domu parterowego z nowoczesnymi rozwiązaniami.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1496
  • - TPW-724
  • - SZ5 Z190 CE (DOM OZ9-55)
Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z190 - Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią

Z190

132 + 34
Parterowy dom z garażem 2 stanowisk. oraz dużym salonem z otwartą kuchnią
murowany

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^



Obsługa klienta

  • Usuń ze znajomych

Do Maryla : Możemy przygotować go, ale będzie musiała Pani chwile poczekać.

Ada
Witam,
Świetny projekt ale potrzebuję projektu bez garażu. Wydaje się, że konstrukcyjnie usunięcie tej części nie będzie skomplikowane. Czy można bez problemu wykonać taką zmianę?
Pozdrawiam

Obsługa klienta

  • Usuń ze znajomych

Do Ada : Zmianę taką można wykonać w naszym studiu adaptacji (info@studioadaptacji.pl).
W porozumieniu z konstruktorem może taką zmianę wykonać również architekt adaptujący projekt do działki.

Obsługa klienta

  • Usuń ze znajomych

Do Rafał : Wizualizacje wnętrz tak jak i kolorniki pojawiają się na naszej stronie sukcesywnie. Mamy wiele projektów oczekujących w kolejce u naszych programistów i grafików. Prosimy o cierpliwość.

Maryla
Z500 - chyba wystąpił jakiś błąd podczas liczenia powierzchni domu... Ani z podpisów na rysunku, ani z zestawienia pomieszczeń nie wynika suma 131,4 m2... Chcielibyśmy poznać faktyczne rozmiary pomieszczeń/domu. Pozdrawiamy, M&R

Maryla
DoObsługa klienta: no tak, rozumiem, tylko sumując podane wartości wynik nie wynosi 131,4 pomijając, że dane z rzutu nie są zgodne z tymi podanymi w "Zestawieniu pomieszczeń"... Proszę się temu przyjrzeć.
PS Czy wiadomo jak długo trzeba czekać na rysunki szczegółowe do tego projektu?

Obsługa klienta
Do Maryla : Rys. szczegółowy powinien być zaraz widoczny. Faktycznie w tabeli zestawienie pom. były małe błędy, które już zostały naprawione.

Maryla C.
DoObsługa klienta: bardzo dziękuję :) i czekam na inne dodatki: kosztorys, kolornik, wnętrza... :)
