Z61
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z61 - Tani i łatwy w budowie dom parterowy także na małą działkę bez okien w ścianach bocznych.

Z61 odbicie lustrzane
Tani i łatwy w budowie dom parterowy także na małą działkę bez okien w ścianach bocznych.

murowany
murowany
dostępność projektu: 3 dni robocze
3 230
2 907
Oszczędzasz 323
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 230
2 907
Oszczędzasz 323
Gotowy projekt domu Z61 - Tani i łatwy w budowie dom parterowy także na małą działkę bez okien w ścianach bocznych.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Tani i łatwy w budowie dom parterowy także na małą działkę bez okien w ścianach bocznych.

Parter 88,7 / 90,6

Sień
3,6 m²
Hol
8,2 m²
Pokój
10,6 m²
Salon+jadalnia
24,2 m²
Kuchnia
9,1 m²
Łazienka
6,6 m²
Pokój
14,8 m²
Pokój
11,6 m²
Pomieszczenie gospodarcze
1,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Tani i łatwy w budowie dom parterowy także na małą działkę bez okien w ścianach bocznych.

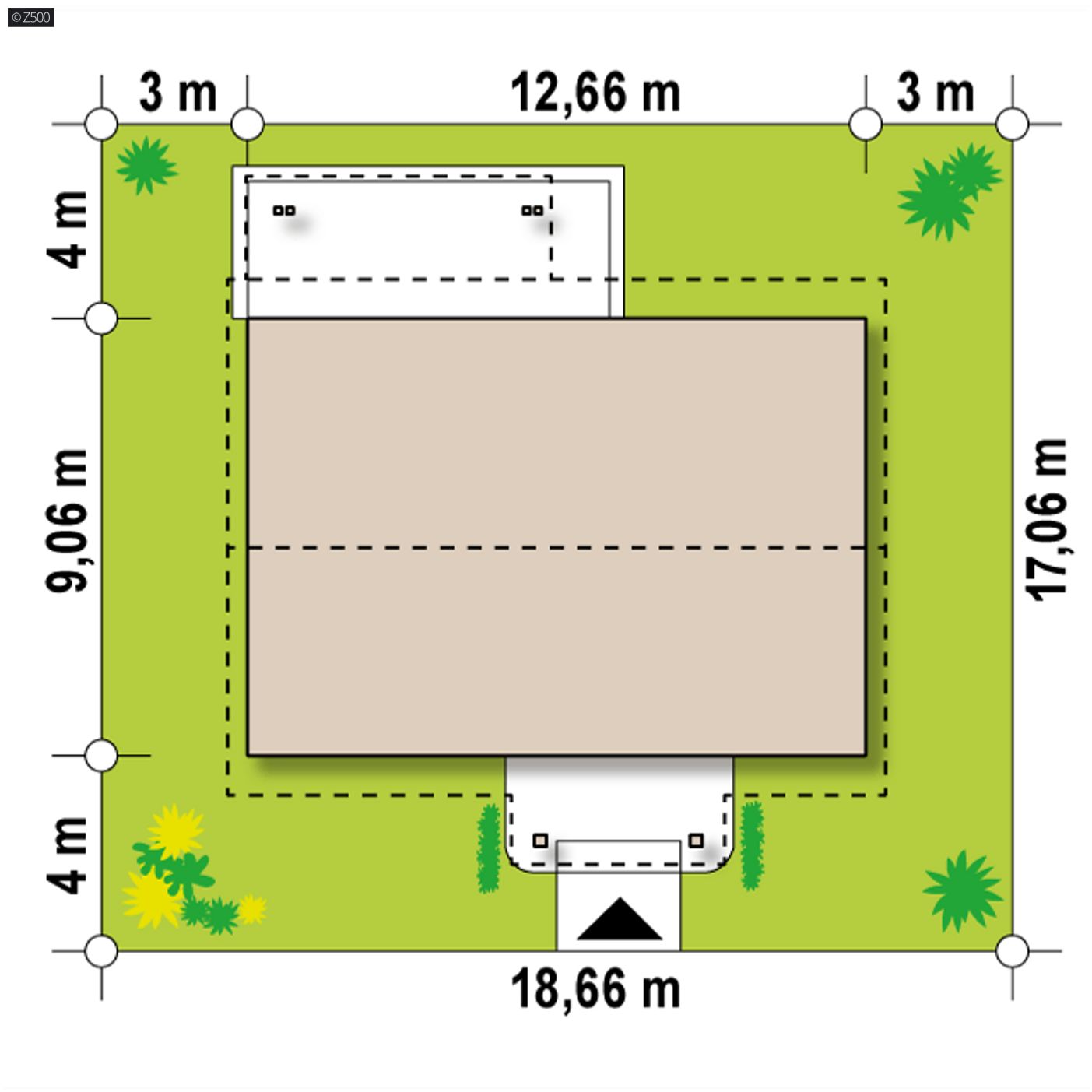

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,66 m
długość
17,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
88,7 / 90,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
114,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
251,8 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,67 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
172,18 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
18,66 x 17,06 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
wiązary
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
56,15 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
55,82 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS5Strop drewniany użytkowy
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z61

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
3 230
2 907
Oszczędzasz 323
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 230
2 907
Oszczędzasz 323

Z61 to niewielki lecz wyjątkowo wygodny projekt domu. Prosta konstrukcja i dwuspadowy dach sprawiają, że dom jest tani i łatwy w budowie. Tradycyjny, delikatny styl domu doskonale komponuje się z każdym otoczeniem. Prosta budowa pozwala na maksymalne wykorzystanie przestrzeni.

Na szczególną uwagę w projekcie zasługuje praktyczne i funkcjonalne rozmieszczenie pomieszczeń. Wygodne połączenie kuchni i salonu znacznie powiększa całe pomieszczenie. Bogate przeszklenia naturalnie doświetlają ciepłe wnętrze. Centralnie usytuowany kominek ogrzeje cały dom i stworzy wyjątkowy klimat zimą.

Z61 to projekt dla osób, które cenią sobie wygodę i komfort mieszkania. Dzięki prostej konstrukcji, dom jest tani i szybki w budowie. Niewielkie wymiary sprawiają, ze dom doskonale sprawdzi się także jako wygodny domek letniskowy.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1044
  • - TMX-926
  • - SZ5 Z61 CE (DOM OZ2-21)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 230
2 907
Oszczędzasz 323

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Ball
Buduję prawie identyczny dom jest stan surowy zamknięty,instalacje elektryczne ,gazowa,wełna mineralna,hydraulika ,kominek,strop teriva,dom na płycie fundamentowej,do tej pory ze wszystkimi papierami,projektem itd wydane 180000zł,myślę że w sumie 250000 zł zamieszkamy (częściowo robocizna wykończeniowa sami )każdy kto planuje taka budowę powinien liczyć materiały ok 200000zł i ok.100000zł robocizna.pozdrawiam

Deins A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień dobry. Czy ktokolwiek z szczegółowy rysunek? Radisson Blu zaprasza na mail: Deen8808@gmаil.соm

Dziękujemy!

Obsługa klienta
Do Deins A. : Здравствуйте,
Подробный чертеж не доступен на сайте. В цели получения информации, обращайтесь, пожалуйста, к нашему партнеру в Росии или Украине project@Z500.com.ua

Beata
budujemy ten domek opcja z garażem na chwile obecną mamy prawie stan surowy otwarty prawie bo własnie walczą z dachem:)
a koszty jakie do tej pory ponieśliśmy to jakieś 105 tys w tej kwocie jest również robocizna
okna i drzwi zewnętrzne + brama garażowa to 22 ty więc stan surowy zamknięty uda nam się zamknąć w kwocie nie przekraczającej 130 tys

Aneczka
W tym projekcie nie przewidziano kotłowni, to w jaki sposób ogrzać dom?Nie bardzo daję wiarę, iż palenie drewnem w kominku zdołamy ogrzać.

Gosia
Do Aneczka : my oddzielilismy to miejsce zupelnie od lazienki ,zrobilismy dodatkowe drzwi.taka malenka kotlownia w zupelnosci starczy. ;)

MACIEJ S.

  • Usuń ze znajomych
  • Dodaj do znajomych

witam czy ktoś buduje lub wybudował ten domek w okolicach leszna w wielkopolsce czy można by było zobaczyć jak on wygląda i jakie koszty zostały poniesione bęnde bardzo wdzięczny moje namiary mszwedek1@wp.pl pozdrawiam

MACIEJ S.

  • Usuń ze znajomych
  • Dodaj do znajomych

czy ktos wybudował już ten domek jakie koszty calkowite budowy do stanu deweloperskiego wynosza czekam na odpis mszwedek1@wp.pl bende wdzięczny bo mam 200 tyś i już działke kupiona i niewiem czy mi straczy tyle zeby wybudowac ten dom i zamieszkać w nim

ADASOS
Do MACIEJ S. : Jeżeli chcesz skrome wykończenie to za 200 tyś bedziesz mieszkał . Uważaj jednak kto i za ile będzie ci budował. Jak trafisz na cwaniaków to i 222000 braknie.

MACIEJ S.

  • Usuń ze znajomych
  • Dodaj do znajomych

witam ile kosztuje wybudowanie tego domu pod klucz wie ktoś może czekam na info na meila mszwedek1@wp.pl

Kamil L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,

Czy jest możliwość przeniesienie komina tak jak na rzucie poniżej ?

Dariusz G

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy jest ktoś z Państwa tutaj co wybudował z61 i mógłby podzielić się galerią?

Piotr Zwierzyński
Do Dariusz G : Wraz z programistami szykujemy duże ułatwienie, które umożliwi dzielenie się zdjęciami - w ciągu 2 najbliższych tygodni każdy będzie mógł tworzyć galerię i dodawać zdjęcia z realizacji . Długo pracowaliśmy nad funkcjonalnością i technologiami, których użyliśmy do szybkiego i bezbłędnego ładowania plików na serwery

Wiktor
Witam !

Mam pytanie: Czy z kwotą od 200tys. do 250 tys. można wybudować ten domek już w stanie takim, żeby móc w nim zamieszkać tzn. z wykończeniem go wewnątrz i na zewnątrz? Jeżeli ktoś ten domek już postawił to proszę o informację w jakiej kwocie się państwo zmieścili. Będę wdzięczny ;) Pozdrawiam.

Dariusz G

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Wiktor : W komentarzach domu Z8 98m2 są Państwo co wybudowali za 200 tys tylko trzeba budować z głową i szukać tańszych alternatyw mówię tutaj o wyposażeniu wnętrza.

DAW84
Pytanie chciałbym z korzystać z pieca węgiel + drewno zwykły mały piec Bez kombinowania Czy takie pomieszczenie wystarczy ? I jeszcze jedno chciałbym przedłużycki łazienkę o jakieś 1m zmniejszając salon i likwidując kominek Czy takie zmiany można wprowadzić ?
