Powierzchnia i wymiary
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Technologia i konstrukcja
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
| Przegroda | Opis | Wsp. U. [W/m2K] |
|---|---|---|
| MZ1 | Ściana fundamentowa ocieplona | |
| MZ2 | Ściana zew. konstr. ocieplona | ≤ 0,20 |
| MW1 | Ściana działowa | |
| SD2 | Dach ocieplany (spadzisty) | ≤ 0,15 |
| SS6 | Strop betonowy (poddasze nieogrzewane) | |
| PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z195
wg cennika sekocenbud 2 kw. 2023
| Standard Premium | Standard Ekonomiczny | |
| stan surowy otwarty | wkrótce | wkrótce |
Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Opis funkcjonalny
Z195 to wygodny dom parterowy z przestronną strefą dzienną oraz czterema pokojami o subtelnym wyglądzie.
W Z195 zaprojektowano spore pomieszczenie gospodarcze, po małym powiększeniu idealnie sprawdzi się jako kotłownia na węgiel. Główna część domu to obszerny salon z wyjściem na zadaszony taras, połączony z dużą kuchnią i jadalnią. W razie potrzeby pomieszczenia można oddzielić ścianką działową. Kolejną zaletą jest intymnie ulokowany gabinet z małą łazienką, sprawdzi się doskonale także jako pokój gościnny. W dalszej części budynku wydzielono strefę nocną z trzema sypialniami i dużą ogólnodostępną łazienką. Prosta konstrukcja pozwala na niemal dowolną aranżację wnętrza przez przesunięcie ścianek działowych.

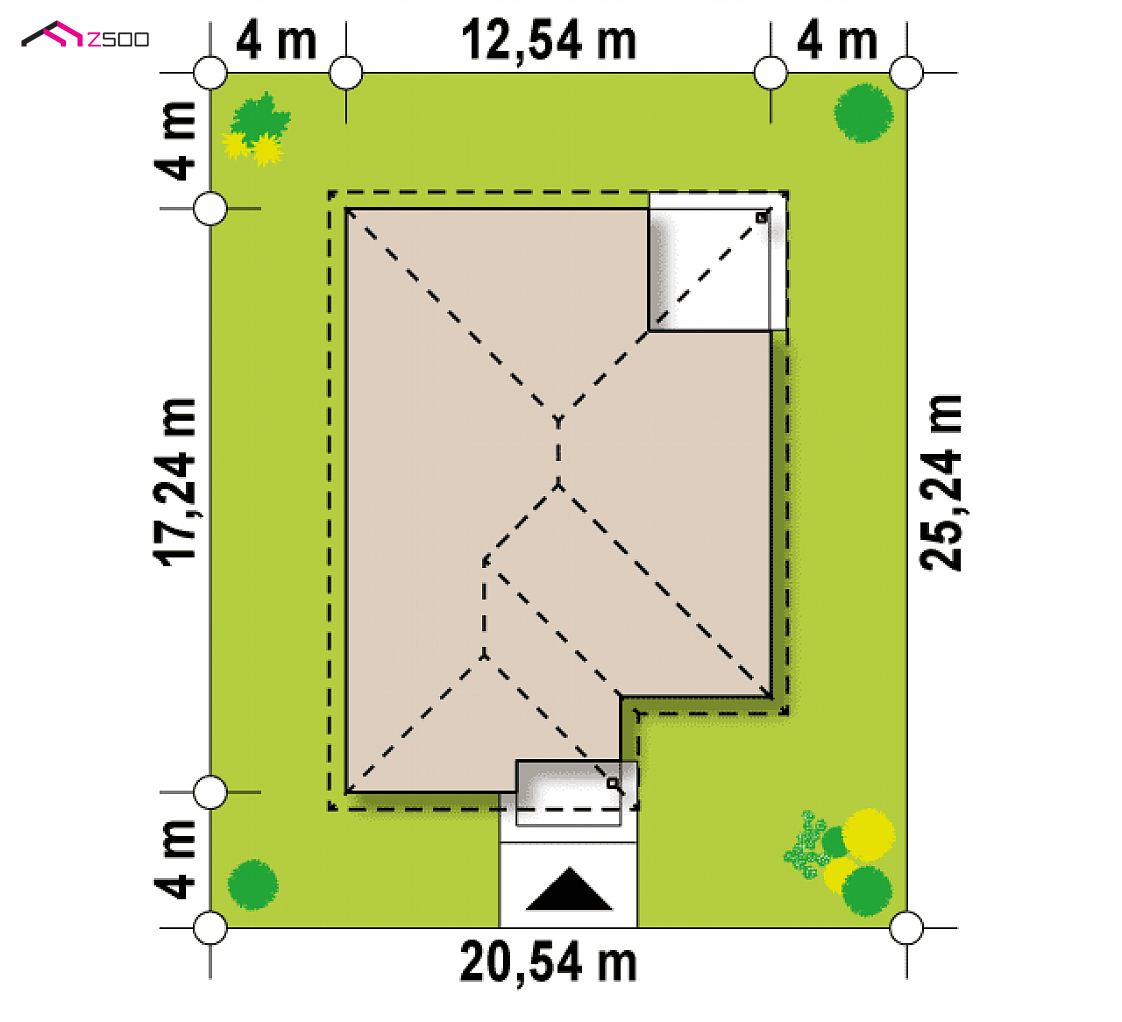

W Z195 przewidziano strop gęstożebrowy nad piętrem. Pozwoli to na późniejszą adaptację poddasza na dodatkowe pomieszczenia mieszkalne lub wygodne użytkowanie przestrzeni jako strych. Stosunkowo wąski front budynku pozwala na lokalizację na około 20 metrowej szerokości działce.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1321
- - TFH-465
- - SZ5 Z195 CE (DOM OZ6-17)
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
