Powierzchnia i wymiary
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Technologia i konstrukcja
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
Przegroda | Opis | Wsp. U. [W/m2K] |
---|---|---|
MZ1 | Ściana fundamentowa ocieplona | |
MZ2 | Ściana zew. konstr. ocieplona | ≤ 0,20 |
MW1 | Ściana działowa | |
SD1 | Dach nieocieplony | |
SS2 | Podsufitka | ≤ 0,15 |
PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
Projekt zgodny z aktualnymi warunkami technicznymi.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z60
Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.
W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.
Dodatkowe informacje o projekcie i zamówieniu
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu

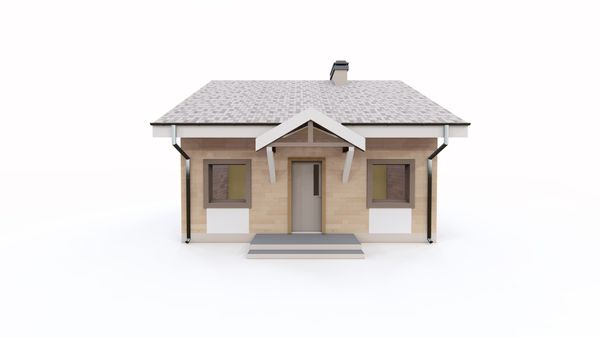

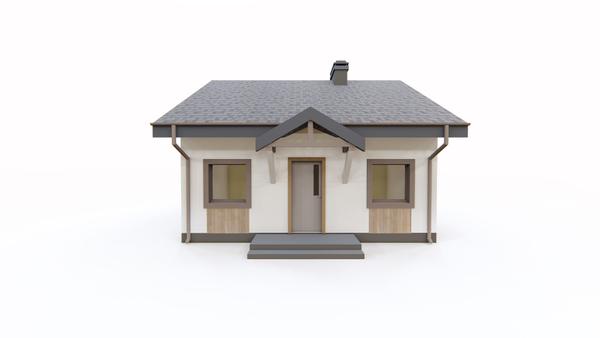

Projekt Z60 to niewielki i bardzo funkcjonalny dom parterowy. Doskonale sprawdzi się w roli wygodnego domku letniskowego. Prosta bryła oraz dwuspadowy dach czynią go tanim i szybkim w budowie.

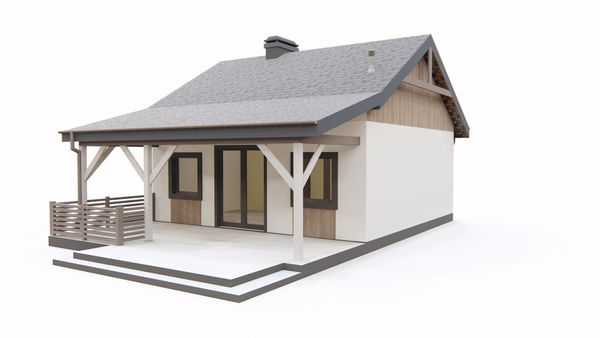

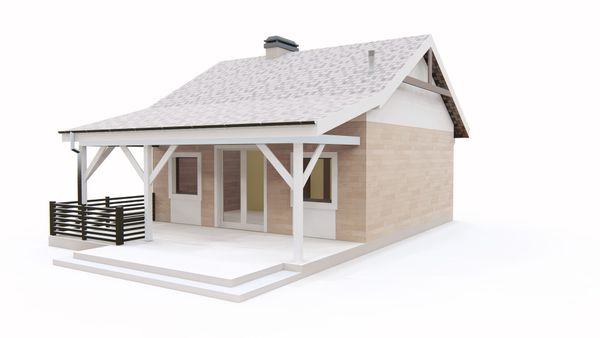

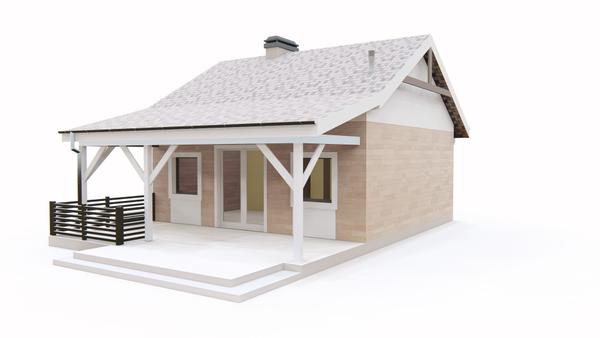

Projekt charakteryzuje bardzo praktycznym i funkcjonalnym rozmieszczeniem pomieszczeń. Przez zadaszone wejście wchodzi się do sieni, w której przewidziano miejsce na szafę wnękową. Centralnie zlokalizowany hol łączy się bezpośrednio z przestronnym, widnym pokojem dziennym. Salon połączony z kuchnią nadaje wnętrzu przestronności. W pokoju dziennym zaprojektowany został kominek, który w zimowe wieczory pozwoli wypocząć w zaciszu domowego ciepła. Bogate przeszklenia we wszystkich pomieszczeniach, naturalnie doświetlają wnętrze. Zadaszona weranda pozwala na podziwianie pięknego ogrodu o każdej porze roku.
Projekt Z60 to idealna propozycja dla osób szukających niewielkiego, wygodnego domu. Prosty i tani w budowie, doskonale sprawdzi się jako dom całoroczny lub wypoczynkowy.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1043
- - TJM-337
- - SZ5 Z60 CE (DOM OZ1-15)
Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

Komentarze
nie uzyska Pan pozwolenia ponieważ wskaźnik energii pierwotnej będzie za wysoki. Na obniżenie jego najbardziej wpływają takie rozwiązania jak: kolektory słoneczne, panele, pompa ciepła, lub ewentualnie kocioł na pelet.
Ponadto kominek typu koza nie będzie traktowany jako piec więc nawet gdyby tam wrzucać pelet to i tak nie wystarczy.
Czy ktoś taki domek już zbudował? Interesują mnie koszty takiej budowy - stan surowy
Tina-Marie
może Pani pobrać "Rysunek szczegółowy PDF", który znajduje się w zakładce "więcej". Na nim są naniesione wymiary pomieszczeń.
Pozdrawiamy,
Zespół Z500
łazienka 150x 260
pokój 290x260
kuchnia 200x260
salon zostałby bez zmian, tylko kominek w rogu, komin w ,,lazience,, szafa zabudowana od komina do drzwi
zamiast łazienki pokój.(wszystko jak na zdjęciu)
Czy możliwe jest zrobienie antresoli nad np. pokojem i łazienką bez istotnych zmian konstrukcyjnych ?
pozdrawiam
Pozdrawiam P.W.Floryszczak-domy
bardzo podoba nam się ten projekt. Mamy dwoje małych dzieci i chcielibyśmy wybudować ten domek jako letniskowy. Chcemy zrezygnować z ogrzewania, wystarczy kominek. Poza tym nie potrzebna nam taka duża kuchnia raczej dodatkowa, choćby nieduża sypialnia. Dlatego chciałabym przenieść kuchnię zmniejszając łazienkę. Dodatkowo rezygnuję wtedy z przeciągania rur w drugie miejsce. Wykonałam wstępny rysunek ze zmianami, proszę mi powiedzieć czy są one możlwe do wprowadzenia na etapie adaptacji? Na drugim rysunku nałożyłam na siebie oba plany (oryginalny na czerwono). Zaznaczyłam też orientacyjne powierzchnie pomieszczeń ale to bardziej dla mnie samej ;)
