Z220 v2
83 + 19 m²
271 tys. zł
wersja bez ogrodu zimowego
Warianty: 1
Komentarze: 2
Realizacje: 2
3 767 zł
3 390,30 zł
Najniższa cena w okresie ost. 30 dni: 3 767 zł
Dostępność:
3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55
pon. - pt.: 8:00 - 19:00
Powierzchnia i wymiary
Powierzchnia użytkowa / netto
83,4
/ 123,8
m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
95,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
18,7 m²
Kubatura
332,19 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,65 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
120,88 m²
Powierzchnia dachu
- łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1 m
Wysokość ścianki kolankowej
- ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

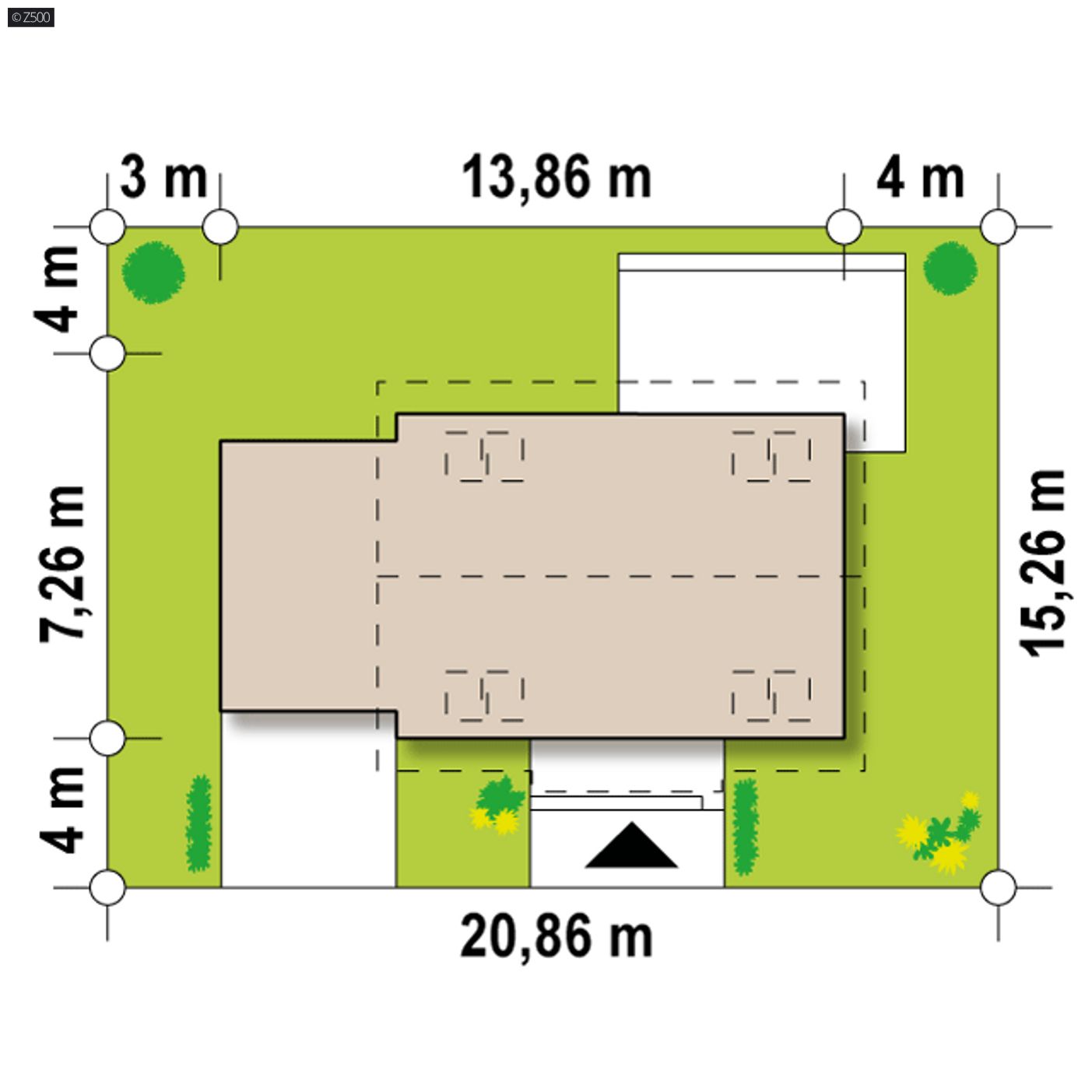

Minimalne wymiary działki
20,86
x
15,26 m
Technologia i konstrukcja
Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza
- przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
65,55 kWh/m²/rok
Energia pierwotna (Ep)
- ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
51,25 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
| Przegroda | Opis | Wsp. U. [W/m2K] |
|---|---|---|
| MZ | Ściana fundamentowa | |
| MZ1 | Ściana fundamentowa ocieplona | |
| MZ2 | Ściana zew. konstr. ocieplona | ≤ 0,20 |
| MW1 | Ściana działowa | |
| MW2 | Ściana działowa | |
| MW4 | Ściana wewnętrzna nośna | |
| SD1 | Dach nieocieplony | |
| SD2 | Dach ocieplany (spadzisty) | ≤ 0,15 |
| PT1 | Posadzka tarasu/ podestu wejściowego | |
| PT2 | Taras nad pomieszczeniem ogrzewanym | ≤ 0,15 |
| SS2 | Podsufitka | ≤ 0,15 |
| SS1 | Strop betonowy poddasze użytkowe | ≤ 1,00 |
| PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
| PG2 | Posadzka garażu na gruncie | ≤ 0,3 |
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z220 v2
wg cennika sekocenbud 2 kw. 2023
| Standard Premium | Standard Ekonomiczny | |
| stan surowy otwarty | 271 350 zł | 180 900 zł |
Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 767 zł
Opis funkcjonalny
Z220 v2 to projekt domu z poddaszem użytkowym. Elewacja została wykonana z jasnego tynku strukturalnego.
Jednostanowiskowy garaż idealnie współgra z resztą domu. Warto zauważyć, że garaż można przekształcić w dodatkowe pomieszczenia mieszkalne.
Na parterze znajdują się pomieszczenia takie jak: kuchnia łączona z salonem, spiżarka, schowek, pokój, łazienka. Z salonu można się dostać bezpośrednio na taras. Na poddaszu umiejscowione zostały trzy pokoje, łazienka oraz garderoba. Z jednego z pokoi o wymiarach 7,1 m2 (10,3 m2) można się dostać na balkon/taras, znajdujący się na garażu.
Projekt Z220 v2 będzie idealnym rozwiązaniem dla osób, które cenią sobie nowoczesność oraz komfort powierzchni ok. 100 m2.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1604
- - TNW-281
- - SZ5 Z220 v2 CE (DOM OZ7-76)
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
