Z51
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z51 - Komfortowy dom z garażem dwustanowiskowym .

Z51 odbicie lustrzane
Komfortowy dom z garażem dwustanowiskowym .

murowany
murowany
dostępność projektu: 15 dni roboczych
5 450
murowany
murowany
dostępność projektu: 15 dni roboczych
lustrzane odbicie
5 450
Gotowy projekt domu Z51 - Komfortowy dom z garażem dwustanowiskowym .
Gotowy projekt domu Z51 - Komfortowy dom z garażem dwustanowiskowym .
Gotowy projekt domu Z51 - Komfortowy dom z garażem dwustanowiskowym .
Gotowy projekt domu Z51 - Komfortowy dom z garażem dwustanowiskowym .

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Komfortowy dom z garażem dwustanowiskowym .

Parter 148,7 / 183,6

Sień
3,8 m²
Hol
4,6 m²
Salon+jadalnia
30,3 m²
Kuchnia
10,0 m²
Spiżarka
2,8 m²
Hol
5,8 m²
Łazienka
3,7 m²
Gabinet
11,5 m²
Pokój
17,3 m²
Hol
10,7 m²
Garderoba
2,9 m²
Łazienka
7,0 m²
Pokój
15,9 m²
Pokój
15,6 m²
Pom. gosp.
6,9 m²
Garaż
34,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Komfortowy dom z garażem dwustanowiskowym .

Poddasze opcjonalnie

Poddasze opcjonalne - oznacza, że w danym projekcie istnieje możliwość zaadaptowania kondygnacji nad stropem na powierzchnię mieszkalną, użytkową lub strych w zależności od ostatecznego przeznaczenia przestrzeni bezpośrednio pod dachem. Zaadaptowanie kondygnacji wymaga każdorazowo naniesienia na projekt koniecznych modyfikacji tj. konstrukcyjnych, architektonicznych oraz instalacyjnych, które należy przeprowadzić na etapie Adaptacji Projektu do działki przez osoby uprawnione.

Poddasze nieużytkowe - strych
121,0 m² / 216,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Komfortowy dom z garażem dwustanowiskowym .

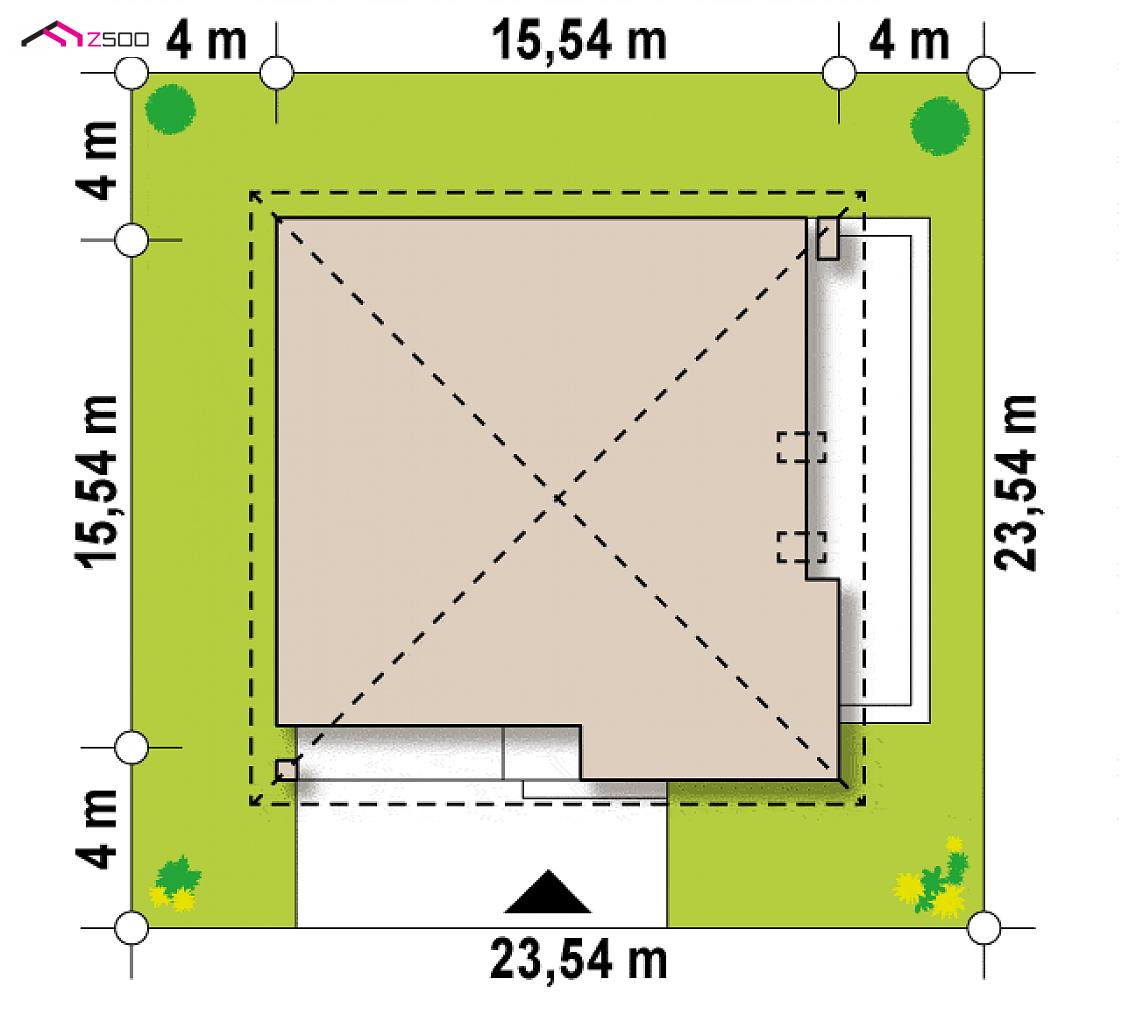

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,54 m
długość
23,54 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,54 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
148,7 / 183,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
241,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,9 m²
Kubatura
486,53 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,03 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
314,45 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
23,54 x 23,54 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z51

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 15 dni roboczych
5 450
murowany
murowany
dostępność projektu: 15 dni roboczych
lustrzane odbicie
5 450

Z51 to zgrabny i komfortowy dom o prostej bryle z dachem kopertowym. Duża zaletą projektu jest obszerne poddasze nieużytkowe do własnej aranżacji połączonez parterem wygodnymi schodami żelbetowymi.

Z51 zaprojektowano na rzucie kwadratu. Strefa dzienna to przestronny salon z jadalnią i wyjściem na zadaszony taras. Częściowo wydzieloną kuchnię można połączyć z salonem likwidując jedynie ściankę działową. Obok znajduje się pojemna spiżarnia, która może również pełnić rolę garderoby czy schowka. Strefa nocna została wyraźnie wydzielona, aby zapewnić domownikom maksymalny komfort. Znajdują się w niej trzy komfortowe sypialnie oraz duża wspólna łazienka. Wygodne schody prowadzą na poddasze, które można dowolnie zaaranżować na pracownię, przestrzeń do rekreacji, dodatkowe sypialnie czy po prostu strych.

Istnieje możliwość zaprojektowania wjazdu do garażu na bocznej elewacji, co pozwoli na inne ustawienie budynku na działce - z bocznym wejściem.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1317
  • - TFZ-788
  • - SZ5 Z51 CE (DOM OZ6-25)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 15 dni roboczych
5 450

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Kasia G.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Ewa : Bardzo podoba mi się ten projekt. Czy poddasze to jest jedno wielkie pomieszczenie po którym można się swobodnie poruszać?

Magdalena
Mam pytanie: czy mozna usunąć ścianke telewizyjną tworząc otwarta przestrzeń pomiędzy kuchnia a salonem? A w zamian stworzyć wyspę kuchenna?

Krzysiek
Czy ktoś buduje/wybudował dom Z196 lub Z51 w woj. lubelskim? Jestem na etapie wyboru projektu i bardzo zależy mi na obejrzeniu takiego domu "na żywo". Może w sąsiednich województwach ktoś buduje? kbos (at) poczta.fm

Tomek
Witam. Można dostać jakieś bliższe namiary w którym rejonie Wyszkowa bądź Warszawy znajduje się wybudowany projekt?

Kasia
Bardzo podoba mi się ten projekt, ale chyba nie pasuję na moją działkę ze względu , że wjazd mam od północy:( .

Sabina
Czy ktoś realizuje ten projekt i mógłby się podzielić zdjęciami, zmianami wprowadzonymi, opinią itp? :) Albo czy biuro może podać, czy ktoś realizuje ten projekt i w jakim województwie? ^^
Pozdrawiam

Tadeusz
Czy mozna wniesc niektore rozwiazania z tego projektu do Z196. np. szerokosc kuchni z 233cm na 238cm i sciane dzialowa miedzy kuchnia i salonem zeby jak w tym projekcie pokrywala sie z sciana zewnetrzna (przy stole). Rozumiem ze potrzebne b ybylo przesuniecie sciany nosnej w polowie domu w Z196?

Obsługa klienta
Do Tadeusz : Można wprowadzić wszelkie zmiany na etapie adaptacji. Można też kupić z51 i zamiast schodów zrobić garderobę itp. jeśli oczywiście to tylko kwestia schodów?

Sabina
Podoba mi się projekt, ale mam kilka pytań:
1. Czy można zamienić schody z łazienką, tak aby łazienka była połączona z sypialnią?
2. Czy można wydzielić część garażu na mały gabinet z wejściem z wiatrołapu? lub z holu
3. Czy można zrobić podpiwniczenie domu?
4. I na koniec, połączyć pomieszczenie grzewcze z mniejszą łazienką tworząc dużą łazienkę
Pozdrawiam

Obsługa klienta
Do Ewa : W takim bardzo bliskim może nie, ale z pewnością będą i do tego projektu.
Lista wizualizacji wnętrz jest bardzo długa i sukcesywnie dodajemy je do kolejnych domów. Prosimy o cierpliwość i pozdrawiamy ;).

Anna C.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Ewa : Witam,
własnie kupiliśmy ten projekt i jesteśmy ciekawi czy komuś podoba się tak samo, jak nam. mamy zamiar wprowadzić w nim niewielkie zmiany, m.in. zmniejszyć garaż do 1-stanowiskowego. Zastanawiamy się także nad zamianą kuchni z salonem. Pozdrawiamy, Ania i Tomek

Kasia G.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Ewa : Bardzo podoba mi się ten projekt. Czy poddasze to jest jedno wielkie pomieszczenie po którym można się swobodnie poruszać?
