Z39 D - 40 A
61 m²
230 tys. złStan surowy zamknięty - stolarka okienna i drzwiowa zewnętrzna, elewacje, tarasy na gruncie.
Pomniejszona wersja projektu Z39, z dachem 40 st. i zmienionym układem parteru
Warianty: 6
Komentarze: 4
2 970 zł
Porozmawiaj z architektem, który projektował ten dom
zmiany
dopasuj projekt do swoich potrzeb
więcej
finansowanie
przygotujemy ofertę kredytu
więcej
Powierzchnia użytkowa / netto
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
61,3
/ 76,2
m²
Powierzchnia zabudowy
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
48,0 m²
Kubatura
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
199,42 m³
Wysokość domu
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
7,5 m
Kąt nachylenia dachu
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
40°
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
79,07 m²
Wysokość ścianki kolankowej
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
1,22 m
Minimalne wymiary działki
15,47
x
14 m
Strop (parter)
drewniany
Strop (piętro)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
grzejniki elektryczne
Instalacja CWU
podgrzewacz przepływowy, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
61,56 kWh/m²/rok
Energia końcowa (Ek)
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
48,05 kWh/m²/rok
Projekt Z39 D - 40 A to prosty w budowie i niewielki dom, został przewidziany także na stosunkowo małą działkę. Jest to wariant projektu Z39 D pomniejszony, ze zmienionym kątem nachylenia dachu oraz układem funkcjonalnym. Od frontu, bryłę budynku urozmaica ażurowa pergola chroniąca przed deszczem, ale przepuszczająca promienie słoneczne.
Pokój dzienny połączono z delikatnie oddzielonym aneksem kuchennym. W budynku zaprojektowano ogrzewanie podłogowe elektryczne oraz zasobnik c.w.u. wraz z solarami do ciepłej wody użytkowej.
Na poddaszu wygospodarowano dwie sypialnie oraz łazienkę. Jak na niewielkie gabaryty dom jest wyjątkowo funkcjonalny i wygodny na co dzień.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1857
- - SZ5 Z39 D CE (DOM SZ2-35)
KALKULACJA SZACUNKOWA Z39 D - 40 A
wg cennika sekocenbud 2 kw. 2024
| Ceny średnie | Ceny minimalne | |
|---|---|---|
|
Stan zerowy
| 41 895 zł | 37 406 zł |
|
Stan surowy otwarty
| 150 124 zł | 134 039 zł |
|
Stan surowy zamknięty
| 38 404 zł | 34 289 zł |
| Instalacje | 48 878 zł | 43 641 zł |
|
Prace wykończeniowe
| 69 825 zł | 62 344 zł |
| Razem | 349 125 zł | 311 719 zł |
Ten dom możesz postawić metodą gospodarczą już za:
290 938 zł
Projekt
+Kredyt
Kredyt Na Dom
W naszej ofercie znajdziesz kredyt dla klientów Z500 planujących budowę domu.Niezależny doradca wynegocjuje dla Ciebie najbardziej atrakcyjną ofertę spośród oferty 20 polskich banków. Zależy nam abyś budując dom Z500 korzystał z najlepszej na rynku oferty finansowej. chcę kredyt
Parter 35,0 / 37,5 m²
Rysuj odbicie lustrzaneWyczyść
pomiarysprawdź
powierzchnięsprawdź
odległość
pomiarysprawdź
powierzchnięsprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Hol
5,8 m²
Kuchnia
6,0 m²
Pomieszczenie gospodarcze
0,0 m²
/ 1,9 m²
Salon
21,5 m²
Schowek
1,7 m²
/ 2,3 m²
Poddasze 26,3 / 38,7 m²
Rysuj odbicie lustrzaneWyczyść
pomiarysprawdź
powierzchnięsprawdź
odległość
pomiarysprawdź
powierzchnięsprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Hol
5,5 m²
/ 6,8 m²
Pokój
7,0 m²
/ 9,0 m²
Pokój
9,7 m²
/ 13,0 m²
Łazienka
4,1 m²
/ 6,1 m²
Schody
0,0 m²
/ 3,8 m²

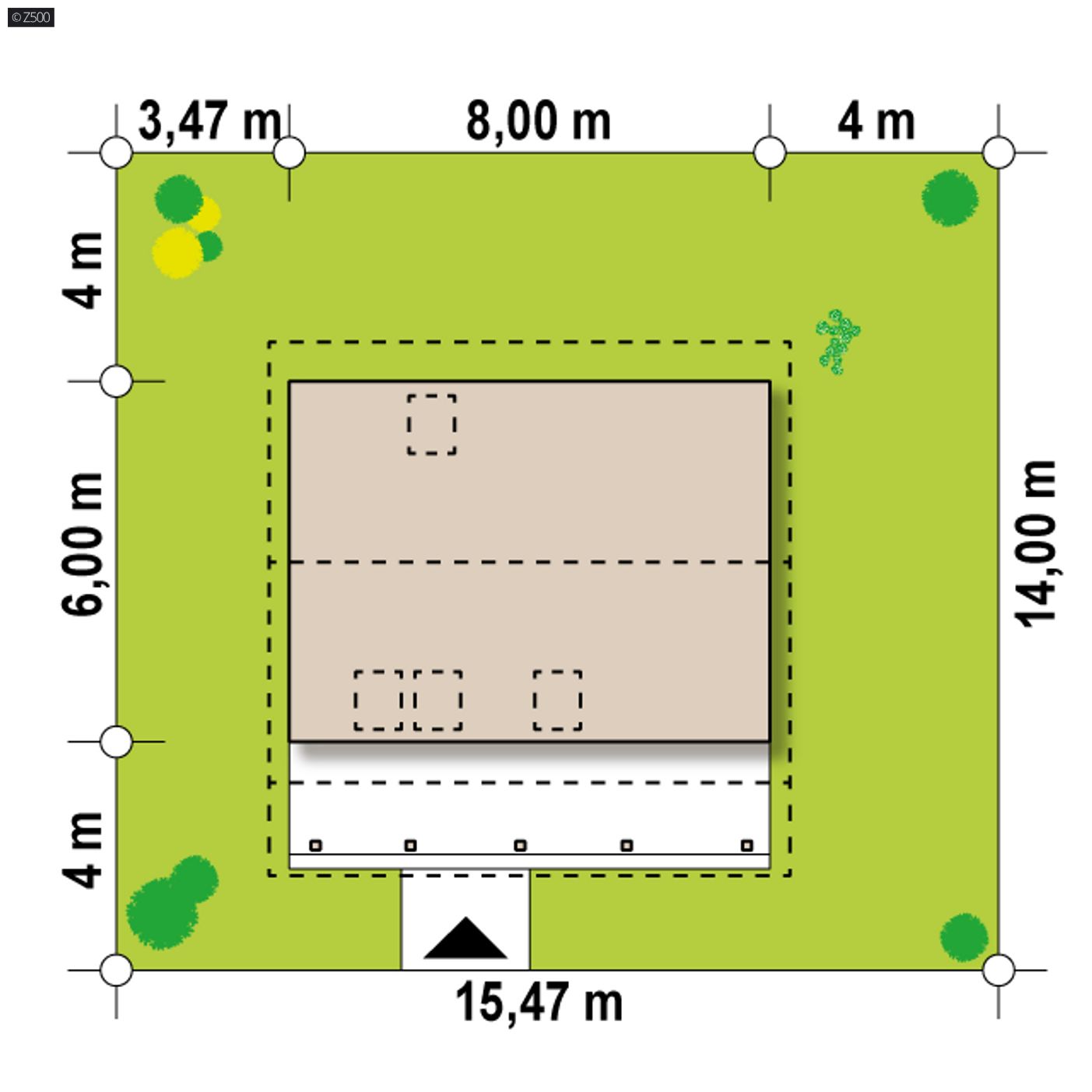

Działka
Minimalne wymiary działki
Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
szerokość
15,47 m
długość
14 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
8 m
