Z71 D

73
274  tys. zł
Projekt domu Z71 w technologii szkieletowej
Warianty: 6
Komentarze: 5
Realizacje: 1617
3 800
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
15 realizacji
inni już budują ten dom
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu

Realizacje

Powierzchnia użytkowa / netto
72,9 / 86,5 m²
Powierzchnia zabudowy
60,3 m²
Kubatura
223,99 m³
Wysokość domu
7,72 m
Kąt nachylenia dachu
40°
Powierzchnia dachu
112,81 m²
Wysokość ścianki kolankowej
1,17 m
Minimalne wymiary działki
16,72 x 14,92 m
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Instalacje uzupełniające
kominek (bez rozprowadzenia), grzejniki
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
58,86 kWh/m²/rok
Energia końcowa (Ek)
59,24 kWh/m²/rok
Jeżeli w danym pomieszczeniu nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe

Wersja podstawowa w technologii drewnianej - szkieletowej.

Projekt Z71 D jest domem dość oryginalnym w swym wyglądzie, a zarazem zwartym w swojej formie. Dzięki prostej bryle z dwuspadowym dachem, umożliwia to szybką i niedrogą realizację.

Na parterze znajduje się kuchnia, jadalnia oraz salon. Wszystkie te pomieszczenia zostały integralnie połączone. Dodatkowo część pomieszczenia gospodarczego można wykorzystać jako spiżarnia. W drugiej części domu znajduje się pokój który może służyć jako gabinet lub jako pokój gościnny.

Na piętro prowadzi centralnie zlokalizowana klatka schodowa. Znajdują się tam trzy pokoje, każdy posiada miejsce na szafę - garderobę i dość przestronna łazienka.

Z71 D to idealny dom dla ludzi ceniących prostą formę, a zarazem praktyczność. Pełna gama pomieszczeń, sprawia, że znajdzie się tam miejsce dla każdego.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1439
  • - TWL-482
  • - SZ5 Z71 D CE (DOM OZ4-03)

KALKULACJA SZACUNKOWA Z71 D

wg cennika sekocenbud 3 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 49 843 44 503
Stan surowy otwarty 178 604 159 468
Stan surowy zamknięty 45 689 40 794
Instalacje 58 150 51 920
Prace wykończeniowe 83 072 74 171
Razem415 359 370 856
Ten dom możesz postawić metodą gospodarczą już za:
346 133
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 40,8 / 43,6

Rysuj odbicie lustrzaneWyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu Z71 w technologii szkieletowej
Sień
3,1 m²
Hol
1,4 m²
Salon
19,5 m²
Kuchnia
4,4 m²
Pomieszczenie gospodarcze
2,5 m²
Pokój
9,4 m² / 9,7 m²
Łazienka
3,0 m²

Poddasze 32,1 / 43,0

Rysuj odbicie lustrzaneWyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu Z71 w technologii szkieletowej
Hol
5,0 m²
Pokój
7,4 m² / 8,9 m²
Pokój
7,5 m² / 9,7 m²
Pokój
7,8 m² / 9,9 m²
Łazienka
4,4 m² / 5,7 m²
Schody
3,7 m²

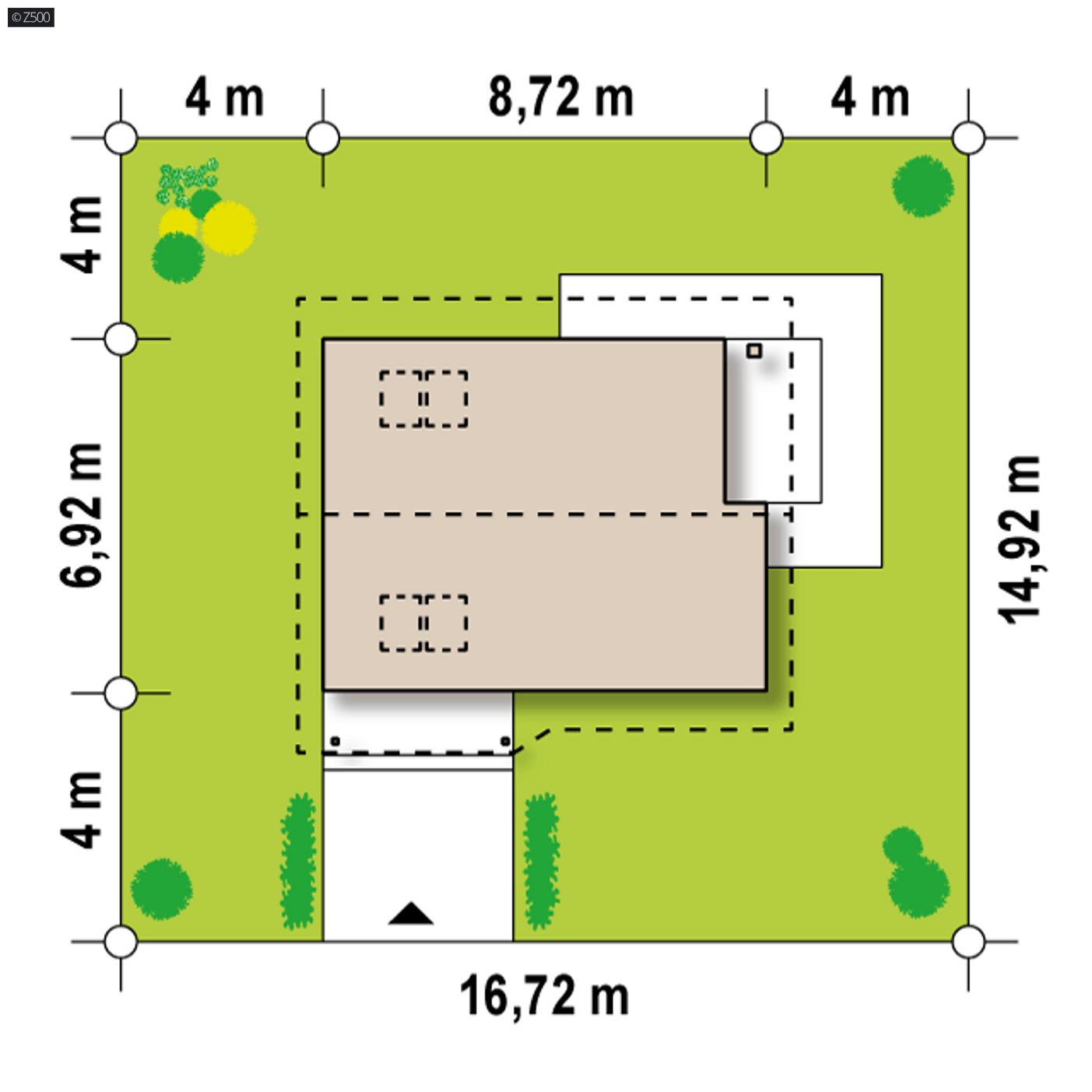

Działka

Gotowy projekt domu  - Projekt domu Z71 w technologii szkieletowej
Minimalne wymiary działki
szerokość
16,72 m
długość
14,92 m
Wymiary elewacji frontowej
8,72 m
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z71 D - Projekt domu Z71 w technologii szkieletowej

Z71 D

73
Projekt domu Z71 w technologii szkieletowej
drewniany
3 800

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Warianty

Komentarze

Administratorem danych jest Z500, NIP 5252496983.
^

Obsługa klienta


Do Gekon : Na koszt robocizny składa się wiele czynników czynników dlatego nie umiemy go podać. W różnych regionach kraju różne są stawki za roboczogodzinę a oprócz tego zakres prac też będzie miał znaczenie.

Karola
Do Piotr : podnieś sobie piętro,bo inaczej bedziesz uderzał głową w skosy,ściany boczne są na 1m a powinny być co najmniej na 1,30
