Zx434
Adaptacja projektu
zapytaj o projekt

Zx434

115
Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.
murowany
4 370
dostępność projektu: 20 dni roboczych
Gotowy projekt domu Zx434 - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.
Gotowy projekt domu Zx434 - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.
Gotowy projekt domu Zx434 - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.
Gotowy projekt domu Zx434 - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.
Gotowy projekt domu  - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.

Parter 115,1 / 118,3

Schowek
3,6 m²
Garderoba
3,6 m²
Pomieszczenie gospodarcze
3,2 m²
Hol
9,1 m²
Kuchnia+jadalnia
13,3 m²
Salon
23,2 m²
Garderoba
5,9 m²
Pokój
13,1 m²
Pokój
14,6 m²
Pokój
12,3 m²
Łazienka
5,2 m²
Łazienka
3,1 m²
Pralnia
2,0 m²
Hol
6,2 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.

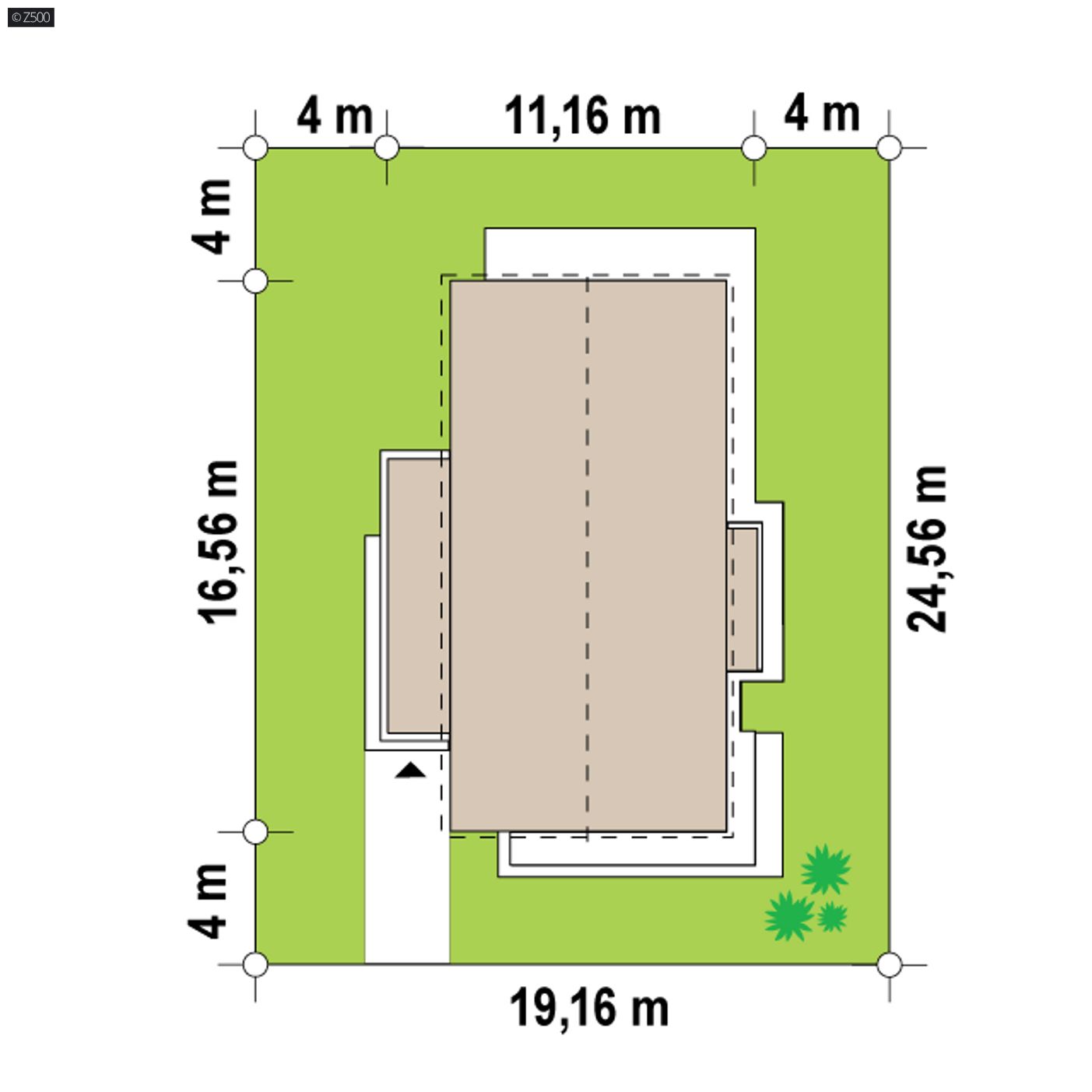

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,16 m
długość
24,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,16 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
115,1 / 118,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
151,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
354,8 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,24 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
111,83 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,16 x 24,56 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, kable elektryczne
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
62,2 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
37,45 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx434

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 286 069  190 713

50%35%15%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Dom parterowy, współczesny, z dużymi przeszkleniami i ozdobnymi pionowymi deskowaniami. Całość wraz z wykuszami pokryto dachem płaskim. Elewacje utrzymano w jasnej kolorystyce. Biały tynk uzupełniono jasnym kamieniem.

Wejście do budynku dzieli dom na dwie części, a w sumie to na trzy.. Górna od strony ogrodu to otwarta część dzienna: aneks kuchenny, jadalnia oraz salon. Środkowa część, czyli sień z oddzielna garderobą, PG oraz łazienka dla gości jak również samych mieszkańców z miejscem nie tylko na WC i umywalkę ale i prysznic.

Część trzecia to strefa nocna oddzielona drzwiami, za którymi znajdują się 3 duże sypialnie, z czego jedna posiada własną garderobę, przestronna łazienka z wanną oraz dodatkowe wydzielone miejsce na pralkę .

Projekt Z434 to dobrze zaaranżowane 115 m2. Jest propozycja dla osób rodzinnych, pragnących zamieszkać we własnych 4 kątach.

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

Gotowy projekt domu Zx434 - Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.

Zx434

115
Dom parterowy, z dachem płaskim. Idealny na wąska dzialkę.
murowany
4 370
dostępność projektu: 20 dni roboczych
