Z241 D p PG (pf)
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

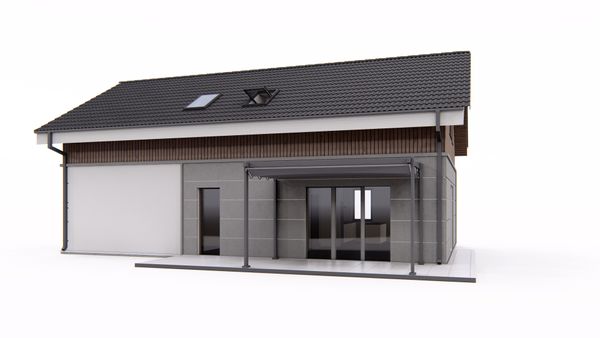

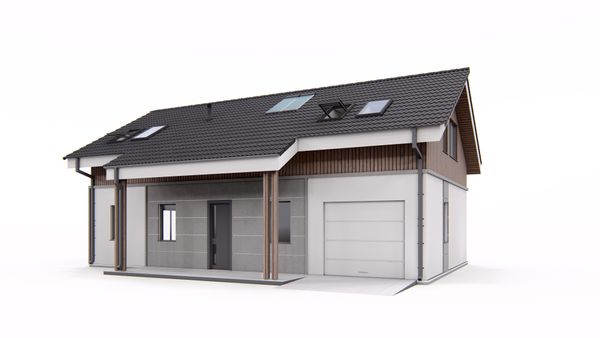

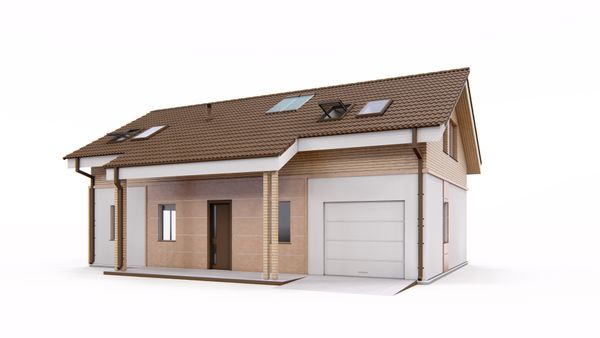

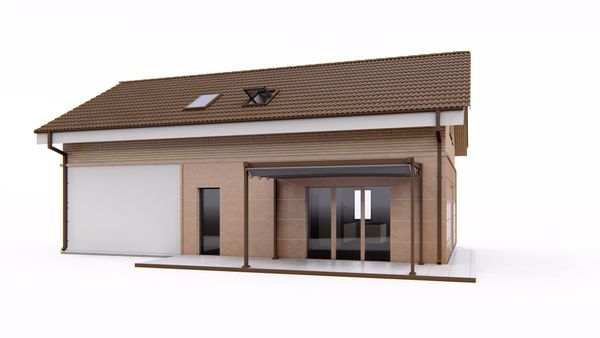

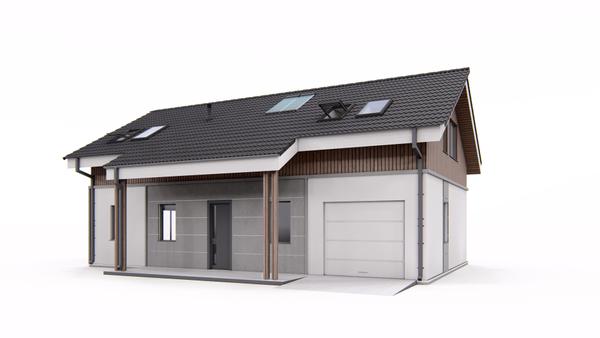

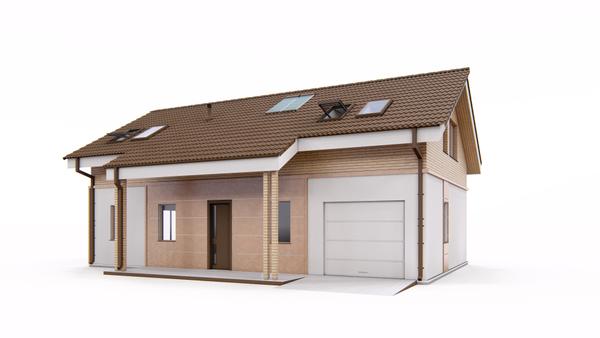

Gotowy projekt domu Z241 D p PG (pf) - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.

Z241 D p PG (pf) odbicie lustrzane
Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.

drewniany
nowość!
dostępność projektu: 15 dni roboczych
4 970
drewniany
nowość!
dostępność projektu: 15 dni roboczych
lustrzane odbicie
4 970
Gotowy projekt domu Z241 D p PG (pf) - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.
Gotowy projekt domu Z241 D p PG (pf) - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.
Gotowy projekt domu Z241 D p PG (pf) - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.
Gotowy projekt domu Z241 D p PG (pf) - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.

Parter 64,9 / 91,3

Sień
4,0 m² / 3,9 m²
Hol
9,5 m²
Kuchnia+jadalnia
13,9 m²
Salon
21,5 m²
Gabinet
10,7 m²
Łazienka
5,3 m²
Garaż
20,7 m²
Pomieszczenie gospodarcze
5,8 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.

Poddasze 63,1 / 86,5

Hol
7,2 m²
Pokój
9,7 m² / 14,2 m²
Garderoba
4,4 m² / 6,3 m²
Łazienka
4,6 m² / 6,8 m²
Pokój
9,2 m² / 13,4 m²
Pokój
9,4 m² / 12,4 m²
Schowek
2,9 m² / 4,4 m²
Łazienka
5,6 m² / 8,5 m²
Pokój
10,2 m² / 13,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z z dachem dwuspadowym, poddaszem i garażem oraz płytą fundamentową.

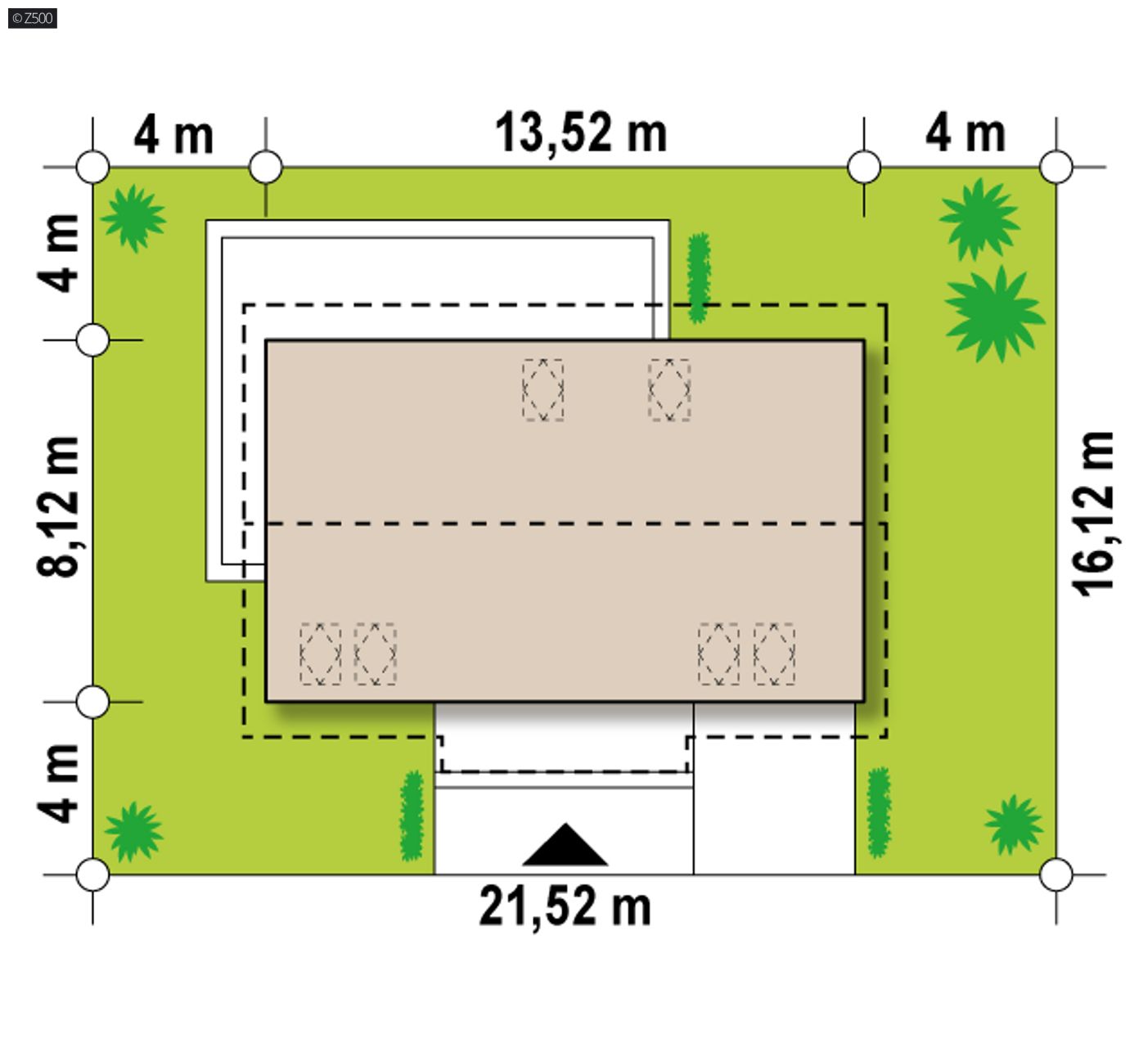

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,52 m
długość
16,12 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,52 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
127,9 / 177,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
109,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
20,7 m²
Kubatura
440,98 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,33 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
162,48 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,21 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
21,52 x 16,12 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność


PrzegrodaOpisWsp. U. [W/m2K]
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW2Ściana działowa
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
SS1Strop betonowy poddasze użytkowe≤ 1,00
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z241 D p PG (pf)

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
drewniany
nowość!
dostępność projektu: 15 dni roboczych
4 970
drewniany
nowość!
dostępność projektu: 15 dni roboczych
lustrzane odbicie
4 970

Z241 D p GP (pf) to projekt domu z poddaszem użytkowym i dachem dwuspadowym. Prosta bryła oraz ciekawe połączenie różnych materiałów na elewacji nadaje mu współczesnego wyglądu. Od frontu nad wejściem wyciągnięto zadaszenie aby podczas wejścia do domu mieć schronienie przed deszczem czy mocnym słońcem. Natomiast na tarasie od ogrodu zaproponowano zadaszenie systemowe według indywidualnych rozwiązań i upodobań inwestora.

Z centralnie umieszczonej sieni wchodzimy do przestronnego holu z dodatkowym miejscem na szafę. Lewa strona to część dzienna. Otwarta kuchnia z jadalnią oraz przestronny salon z wyjściem na taras. Wszystko połączone w jedną dużą przestrzeń. Na parterze znalazło się również miejsce na gabinet z miejscem do przechowywania pod schodami oraz duża łazienka. Z korytarza możemy bezpośrednio wejść do garażu oraz PG co z pewnością jest dużym atutem zwłaszcza w deszczowy dzień czy mroźną zimę.

Na poddaszu zaprojektowano część nocną, prywatną mieszkańców. Znajdziemy tam 3 duże pokoje, sypialnie z prywatną garderobą oraz łazienką, duża łazienkę ogólnodostępną która pomieści zarówno wannę jak i prysznic oraz schowek który przyda się do przechowywania rzeczy np. środków czystości, odkurzacza itp.

Wariant ten posiada płytę fundamentową, poddasze użytkowe oraz garaż w bryle.

Z241 D p PG (pf) spodoba się wszystkim tym, którzy szukają miejsca dla dużej rodziny lub miejsca dla rodziny wielopokoleniowej. Duża liczba pokoi, 3 łazienki oraz duża otwarta przestrzeń dzienna pozwoli na wygodne funkcjonowanie 6-8 osobowej rodziny.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
