Zx554 D
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Zx554 D odbicie lustrzane
Projekt domu w kształcie kostki

drewniany
nowość!
drewniany
nowość!
lustrzane odbicie
Gotowy projekt domu Zx554 D - Projekt domu w kształcie kostki
Gotowy projekt domu Zx554 D - Projekt domu w kształcie kostki
Gotowy projekt domu Zx554 D - Projekt domu w kształcie kostki
Gotowy projekt domu Zx554 D - Projekt domu w kształcie kostki
Gotowy projekt domu Zx554 D - Projekt domu w kształcie kostki
Gotowy projekt domu Zx554 D - Projekt domu w kształcie kostki

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt domu w kształcie kostki

Parter 47,6 / 51,4

Salon+jadalnia
22,5 m²
Kuchnia
10,1 m²
Gabinet
9,7 m²
Łazienka
1,5 m² / 1,7 m²
Sień
3,7 m²
Pomieszczenie gospodarcze
3,6 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu w kształcie kostki

Poddasze 52,4 / 57,9

Pokój
16,1 m²
Pokój
10,8 m²
Pokój
13,1 m²
Hol
3,7 m²
Schody
0,0 m² / 5,5 m²
Łazienka
8,6 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu w kształcie kostki

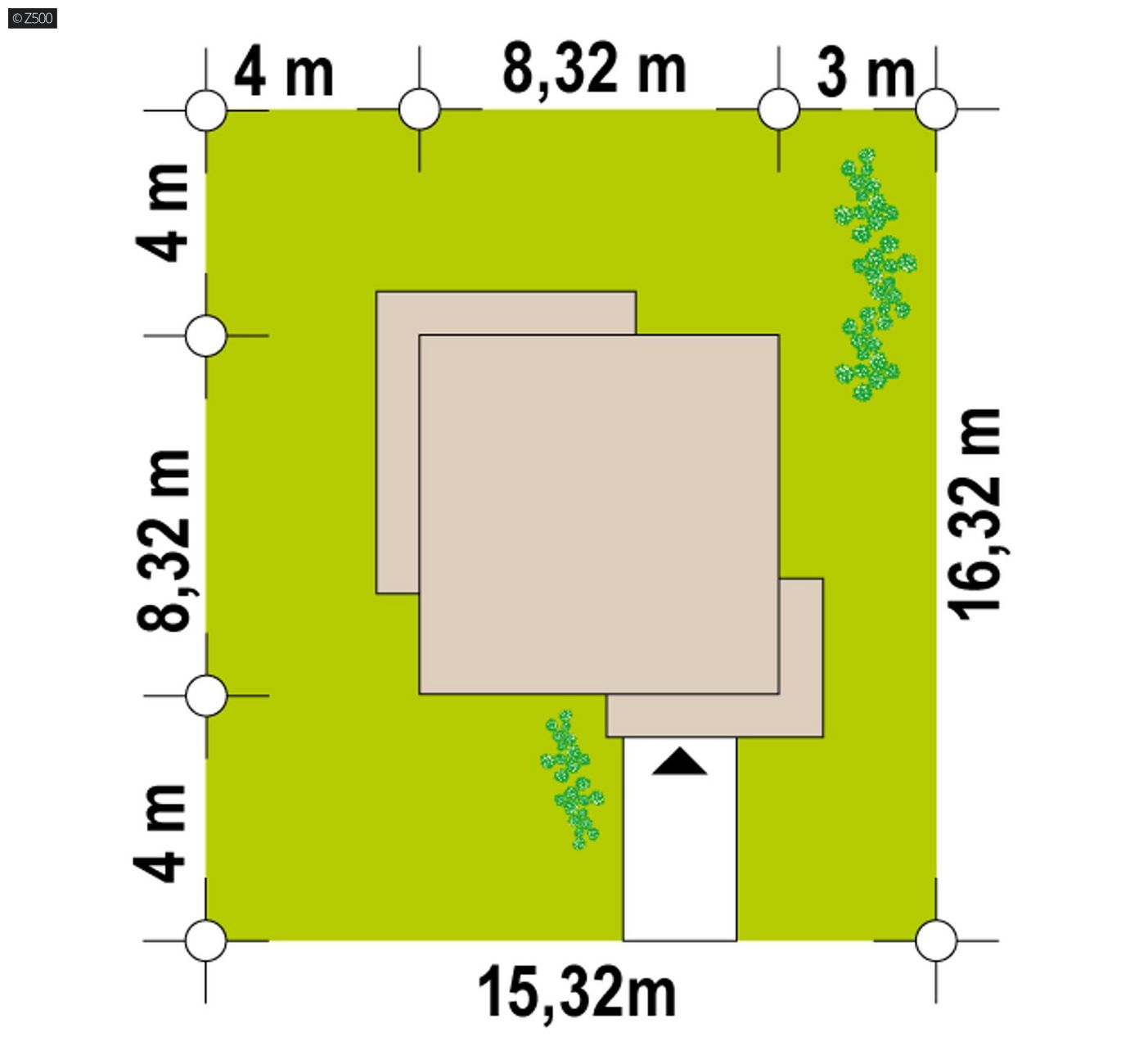

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,32 m
długość
16,32 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
8,32 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
100,0 / 109,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
69,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Wysokość domu
7,24 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
15,32 x 16,32 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Strop (piętro)
drewniany
Pokrycie dachu
papa bitumiczna
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność


PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Zx554 D

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx554 D – aranżacja wnętrz, Projekt domu w kształcie kostki
gotowy projekt domu Zx554 D – aranżacja wnętrz, Projekt domu w kształcie kostki
gotowy projekt domu Zx554 D – aranżacja wnętrz, Projekt domu w kształcie kostki
gotowy projekt domu Zx554 D – aranżacja wnętrz, Projekt domu w kształcie kostki
gotowy projekt domu Zx554 D – aranżacja wnętrz, Projekt domu w kształcie kostki
gotowy projekt domu Zx554 D – aranżacja wnętrz, Projekt domu w kształcie kostki
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
drewniany
nowość!
drewniany
nowość!
lustrzane odbicie

Projekt Zx554 to prosty, zgrabny dom dla inwestorów którym zależy na niedużych kosztach budowy.

Technologia szkieletowa zapewnia szybką realizację, płaski dach z drewnianych belek zapewnia optymalne wykorzystanie przestrzeni i oszczędność materiału.

Projekt ma prosty układ, dzięki czemu jest wygodny w zamieszkaniu i nie ma zbędnych przestrzeni.

Do domu wchodzimy przez sień z której mamy bezpośredni dostęp do pomieszczenia gospodarczego z pompą ciepła. Dzięki nowoczesnej instalacji nie potrzebujemy murować kominów, więc oszczędzamy na budowie oraz zmniejszamy zagrożenie ucieczki ciepła. Obecnie pompy ciepła cieszą się popularnością ze względu na możliwość otrzymania dofinansowania więc warto zacząć z nich korzystać.

Otwarta kuchnia ma tradycyjnie okno na ulicę ale zapewnia również bezpośrednie spożywanie posiłków w połączonej jadalni, z której można również wyjść na zewnątrz jeśli pogoda sprzyja.

Zgrabny salon mieści kanapę z telewizorem oraz biokominkiem, który obecnie zastępuje tradycyjne kominki ze względu na proste wykonanie (nie potrzebuje fundamentów ani obróbki blacharskiej na dachu) oraz jest ekologicznym źródłem ogrzewania (nie produkuje dymu ani spalin ponieważ biopaliwem jest zazwyczaj bioetanol).

Na tej niedużej przestrzeni udało się wygospodarować dodatkowy pokój gabinetu który może mieć uniwersalne zastosowanie w zależności od potrzeb mieszkańców.

Pod schodami znajduje się mała łazienka z wc dla mieszkańców oraz gości.

Piętro to trzy pokoje, każdy z dużymi oknami oraz łazienką.

Powierzchnia zabudowy wynosi 69,2 m2, fundament stanowi płyta fundamentowa która staje się coraz bardziej popularnym rozwiązaniem ze względu na szybkie wykonanie oraz wyrównującą się cenę w porównaniu z fundamentem tradycyjnym.

Główne wejście oraz wyjście na taras posiadają zadaszenie w formie opaski, prosta bryła w kształcie kostki zróżnicowana jest dodatkowo przez wykończenie elewacji w postaci okładziny drewnianej i kamiennej które uatrakcyjniają bryłę.

Projekt Zx554 jest idealnym rozwiązaniem dla tradycyjnej rodziny której zależy na optymalnej wygodnej przestrzeni i nowoczesnych instalacjach.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
