Z184 A
150 m²
416 tys. zł
Wersja projektu ze stropem drewnianym, bez balkonów, bez zadaszenia nad tarasem.
Warianty: 2
Komentarze: 0
Porozmawiaj z architektem, który projektował ten dom
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55
pon. - pt.: 8:00 - 19:00
Powierzchnia i wymiary
Powierzchnia użytkowa / netto
149,9
/ 185,5
m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
125,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
486,63 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,93 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
215,89 m²
Powierzchnia dachu
- łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,2 m
Wysokość ścianki kolankowej
- ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

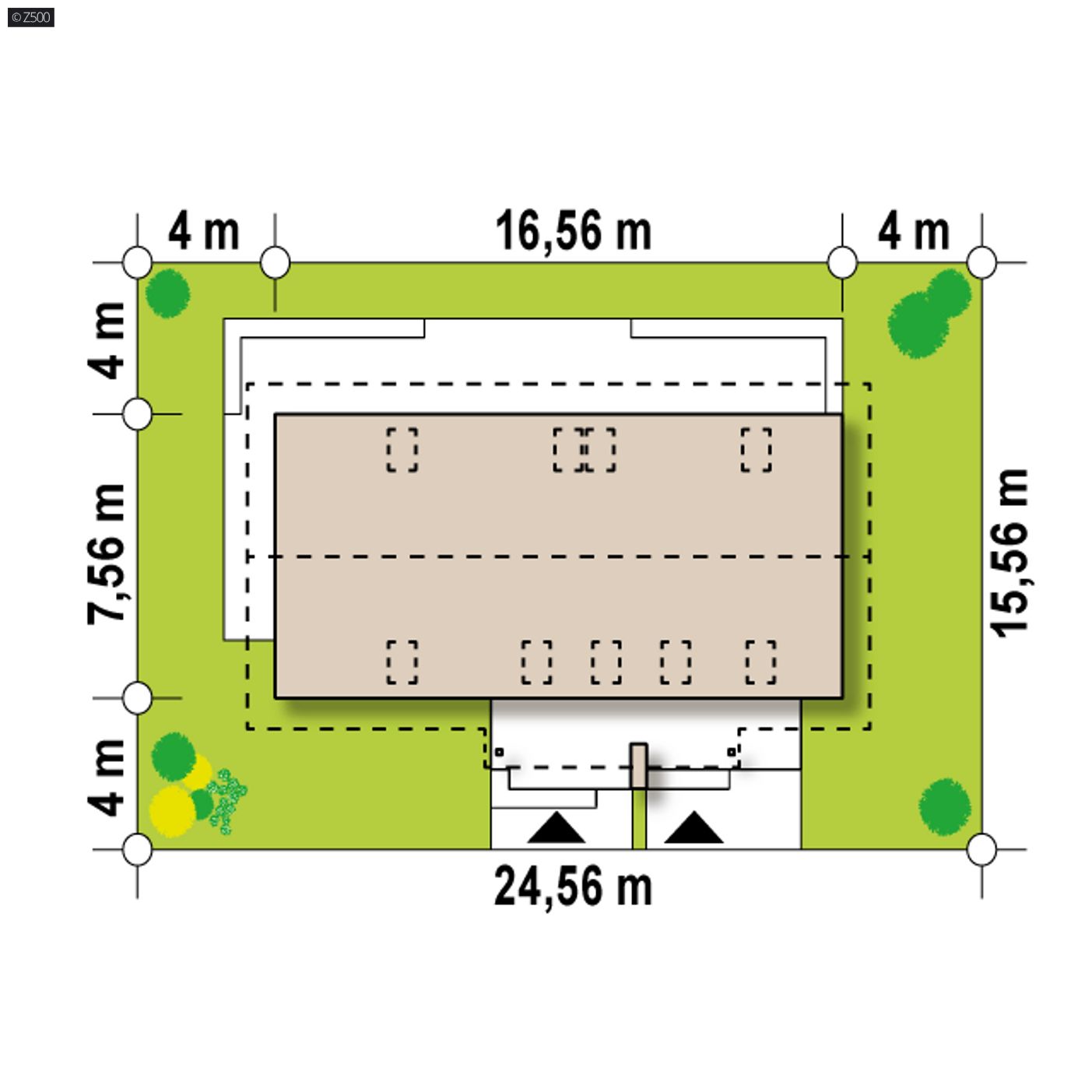

Minimalne wymiary działki
24,56
x
15,56 m
Technologia i konstrukcja
Ściany
beton komórkowy/ceramika
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza
- przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
62,68 kWh/m²/rok
Energia pierwotna (Ep)
- ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
37,87 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
| Przegroda | Opis | Wsp. U. [W/m2K] |
|---|---|---|
| MZ | Ściana fundamentowa | |
| MZ1 | Ściana fundamentowa ocieplona | |
| MZ2 | Ściana zew. konstr. ocieplona | ≤ 0,20 |
| MW1 | Ściana działowa | |
| MW2 | Ściana działowa | |
| MW4 | Ściana wewnętrzna nośna | |
| SD1 | Dach nieocieplony | |
| SD2 | Dach ocieplany (spadzisty) | ≤ 0,15 |
| PT1 | Posadzka tarasu/ podestu wejściowego | |
| SS2 | Podsufitka | ≤ 0,15 |
| SS1 | Strop betonowy poddasze użytkowe | ≤ 1,00 |
| PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z184 A
wg cennika sekocenbud 2 kw. 2023
| Standard Premium | Standard Ekonomiczny | |
| stan surowy otwarty | 416 400 zł | 277 600 zł |
Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Opis funkcjonalny
Z184 A to dom dwurodzinny z osobnymi wejściami. Atutem projektu jest możliwość adaptacji mniejszego mieszkania na wiele sposobów w zależności od potrzeb.
Z184 A to dwie części: główna z dużą strefą dzienną, dodatkowym pokojem na parterze, trzema sypialniami na piętrze, oraz mniejsza, idealna także pod wynajem. W obu częściach strefy dziennej znajduje się wygodna funkcjonalna kuchnia, miejsce na stół oraz salon. Duże pomieszczenie gospodarcze obsługuje cały budynek, ogrzewa wszystkie pomieszczenia piecem gazowym. Na poddaszu w większej części mieszczą się trzy pokoje, największa sypialnia posiada własną garderobę. W mniejszej części wydzielono dwa pokoje i łazienkę. Konstrukcja umożliwia aranżację tej przestrzeni dowolnie, ścianki można przesuwać lub całkiem usunąć, zostawiając open space np: pod aranżację studia.
Przestrzeń wejściowa została dyskretnie podzielona.
Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
