Gotowy projekt domu Zx96 - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.

Zx96 odbicie lustrzane
Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.

murowany
murowany
dostępność projektu: 3 dni robocze
6 140
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 140
Gotowy projekt domu Zx96 - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
Gotowy projekt domu Zx96 - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
Gotowy projekt domu Zx96 - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
Gotowy projekt domu Zx96 - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.

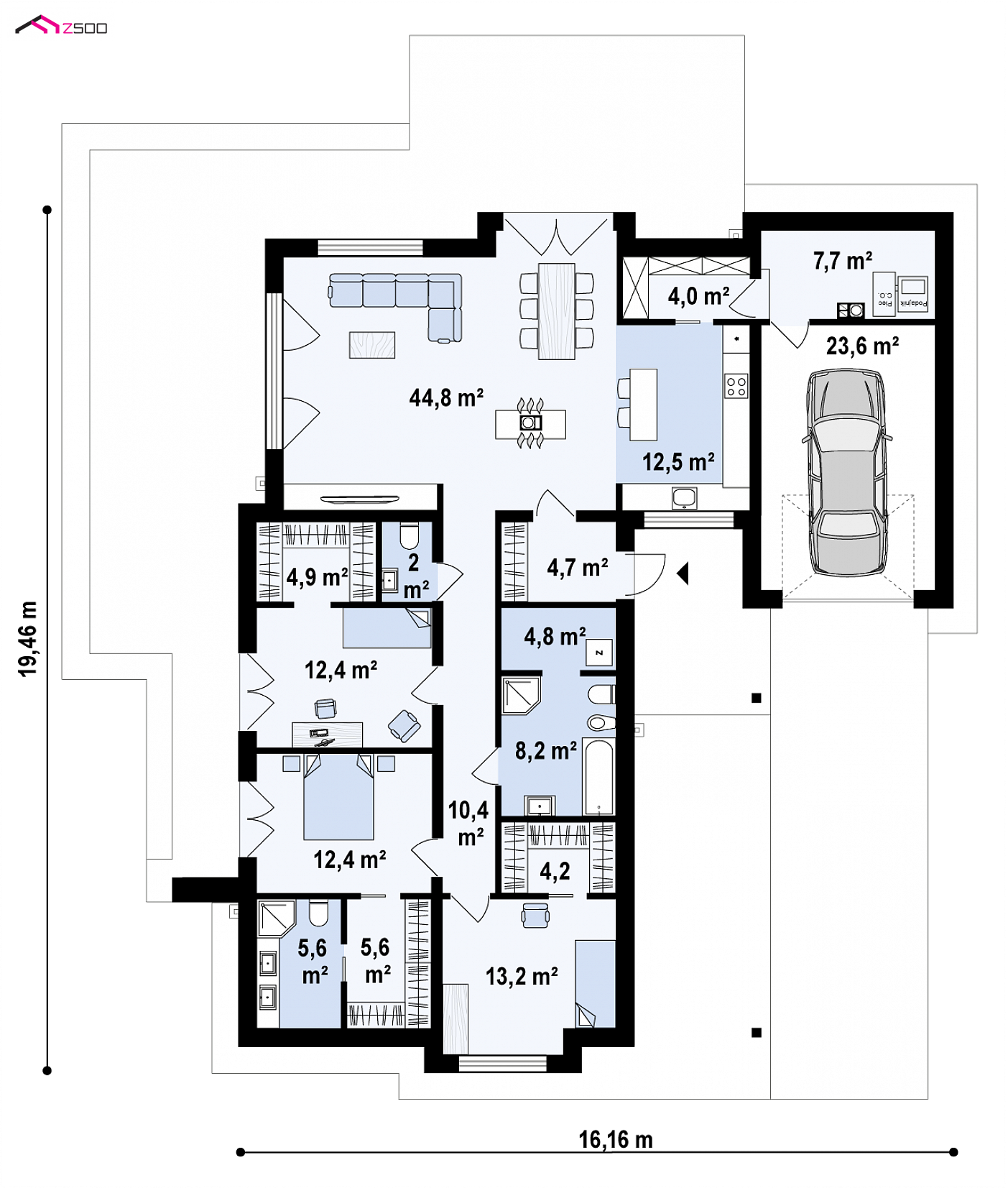

Parter 147,9 / 179,2

Sień
4,6 m²
Hol
10,5 m²
Pralnia
3,6 m²
Łazienka
8,1 m²
Garderoba
4,1 m²
Pokój
13,2 m²
Garderoba
5,6 m²
Łazienka
5,6 m²
Pokój
12,4 m²
Pokój
12,4 m²
Garderoba
4,9 m²
WC
2,0 m²
Salon+jadalnia
44,7 m²
Spiżarka
4,0 m²
Kuchnia
12,5 m²
Pomieszczenie gospodarcze
7,7 m²
Garaż
23,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.

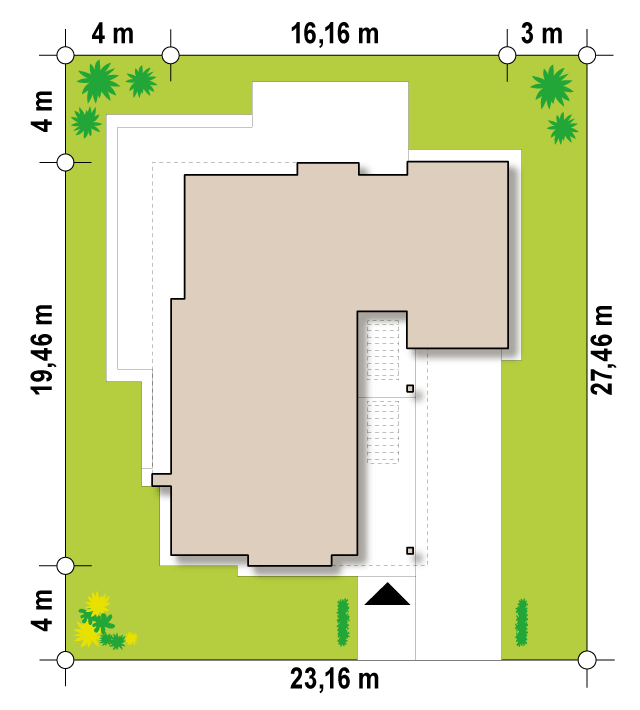

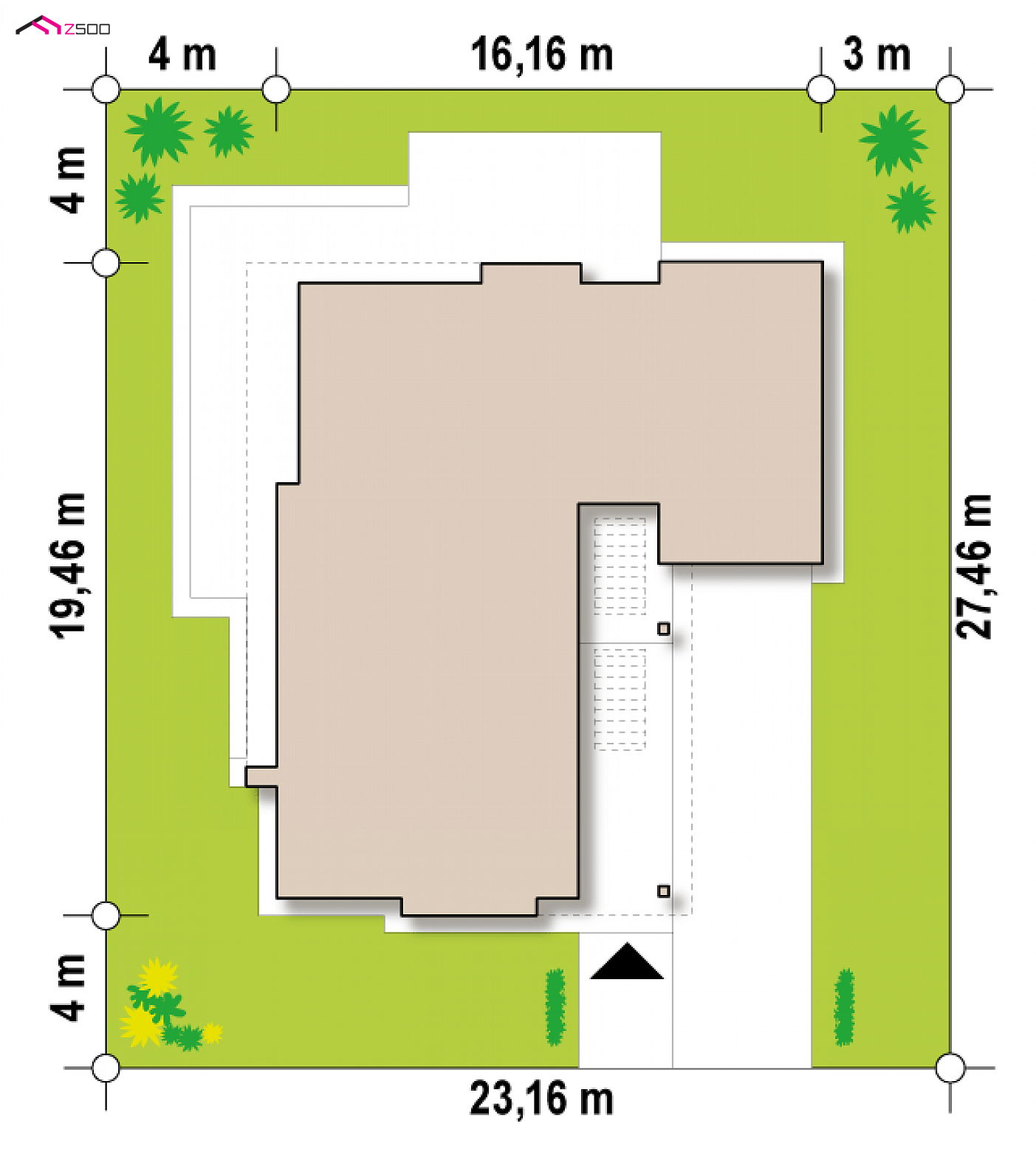

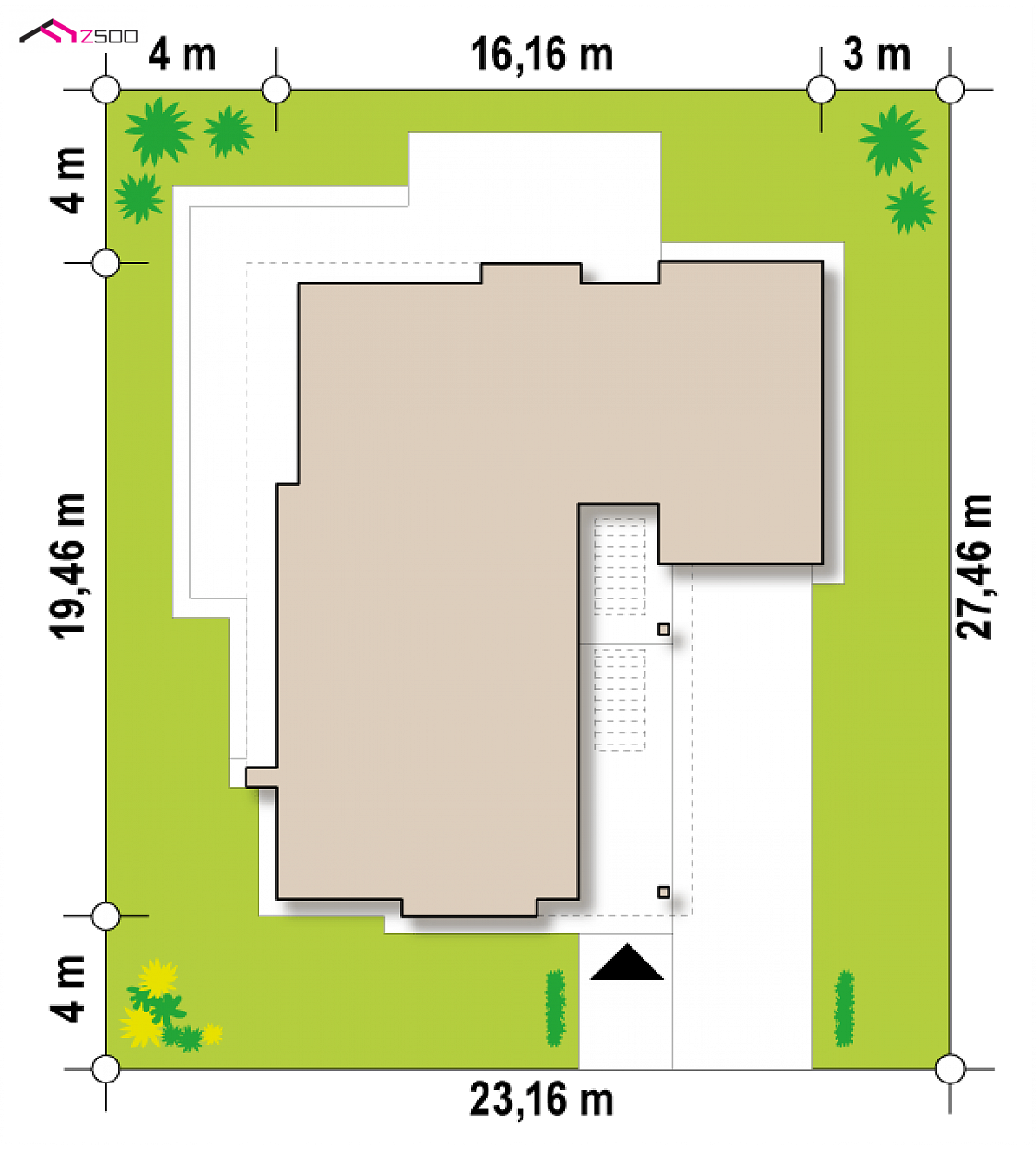

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,76 m
długość
27,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
17,76 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
147,9 / 179,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
227,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
23,6 m²
Kubatura
506,33 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,5 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
163,05 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
24,76 x 27,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
25,76 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
54,25 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx96

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
gotowy projekt domu Zx96 – aranżacja wnętrz, Nowoczesny dom parterowy z odwróconym układem pomieszczeń oraz garażem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
6 140
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 140

Parterowy, nowoczesny dom z płaskim dachem w odcieniu szarości, z garażem jednostanowiskowym i odwróconym układem pomieszczeń, gdzie sypialnie mamy rozmieszczone w skrzydle od frontu.

Wejście do domu zostało umieszczone w głębi budynku. Podkreślono je zadaszeniem z pustymi przestrzeniami wykończonymi żaluzjami. Zadaszenie to spełnia rolę zbliżona do świetlika, dzięki któremu światło wpada do kuchennego okna. Również z tego miejsca możemy obserwować kto zmierza do naszych drzwi z wizytą.

Bryła to 3 przenikające się sześciany. Najwyższą z nich wykończono czarnym kamieniem elewacyjnym. Pozostałe ozdobiono szarym betonem i białym tynkiem. W środkowym, najwyższym z sześcianów, zlokalizowano część dzienną. Doskonale ją doświetlono, stosując duże przeszklenia, do samej podłogi. Latem, otwierane na oścież, stanowią wyjście na rozłożyste, zadaszone tarasy. Dają możliwość powiększenie przestrzeni salonowej o część tarasową. To idealne miejsce dla podejmowania gości i urządzania okolicznościowych przyjęć.

Dwustronny kominek umieszczono centralnie, aby dzięki ciepłemu palenisku uzyskać efekt osobliwej urokliwości pomieszczeń.

Wyspę kuchenną doceni każda osoba lubująca się w przyrządzaniu rozmaitych potraw. Podręczne wsparcie w postaci dobrze ulokowanej spiżarki może być pomocne na każdym etapie przygotowywania posiłku. W dedykowanym Państwu projekcie, spiżarka pełni również funkcję ogniwa łączącego miedzy garażem, pomieszczeniem gospodarczym, a reszta domu. Daje nam to możliwość ergonomicznego korzystania z wymienionych pomieszczeń. Dzięki temu zakupy nosimy bezpośrednio z garażu do spiżarki i kuchni.

Część nocna domu może zostać oddzielona dodatkowymi drzwiami dodanymi w holu, zaraz za wc umieszczonym przy salonie i przeznaczonym dla odwiedzających nas gości.

Na część nocną składają się 3 pokoje, z których każdy posiada przylegającą garderobę, zaś jeden z nich dodatkową prywatną łazienkę.

Projekt Zx96 przeznaczony jest dla osób pragnących relaksu, rodzinnego odosobnienia oraz komfortu.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
