    Adaptacja projektu
    zapytaj o projekt
    WT2017wybierz
    WT2021wybierz (+1000zł)
    Gotowy projekt domu Zx97 - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.

    Zx97 odbicie lustrzane

    Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 450
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 450
    Gotowy projekt domu Zx97 - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx97 - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx97 - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.
    Gotowy projekt domu Zx97 - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.

    Parter 75,8 / 101,9

    Sień
    3,3 m²
    Hol+schody
    7,6 m²
    Salon
    32,9 m²
    WC
    1,9 m²
    Kuchnia+jadalnia
    22,4 m²
    Spiżarka
    3,7 m²
    Pralnia
    4,2 m²
    Pomieszczenie gospodarcze
    6,1 m²
    Garaż
    19,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.

    Piętro 72,5

    Hol
    8,7 m²
    Taras na piętrze
    28,9 m²
    Pokój
    18,9 m²
    Garderoba
    4,6 m²
    Łazienka
    4,9 m²
    Balkon
    16,0 m²
    Łazienka
    3,8 m²
    Gabinet
    11,1 m²
    Taras na piętrze
    31,2 m²
    Pokój
    13,5 m²
    Garderoba
    3,4 m²
    Łazienka
    3,7 m²
    Balkon
    11,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom piętrowy z zielonymi tarasami oraz dużymi przeszkleniami.

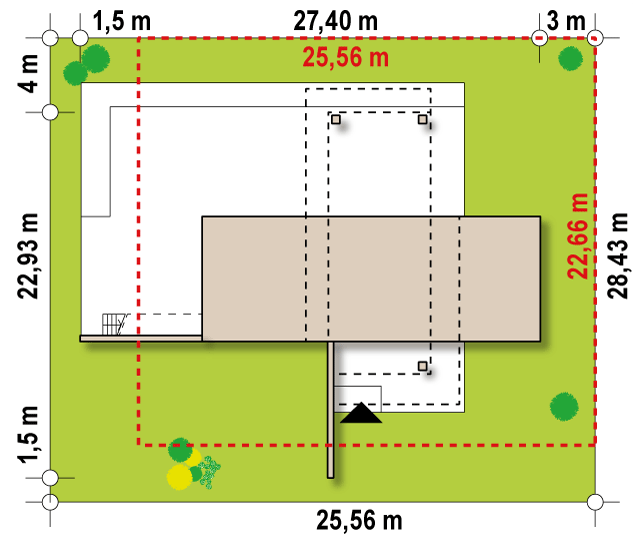

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    25,56 m
    długość
    22,66 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    18,56 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    148,3 / 174,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    181,5 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    19,9 m²
    Kubatura
    585,51 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,9 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    132,9 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    25,56 x 22,66 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    94,27 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    76,68 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx97

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 318 634  212 423

    54%29%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 450

    Kolejna propozycja nowoczesnego domu z zielonym dachem od Z500.

    Prosta, rezydencja o powierzchni ok. 140m. stwarzająca wrażenie, iż położona jest na skarpie.

    Elewację ozdabia biały tynk połączony z czarną okładziną oraz ciepłym drewnem elewacyjnym. Dwa nakładające się prostopadle sześciany, z których górna bryła stanowi jednocześnie zadaszenie wejścia oraz tarasu, świadczą o surowości i nowoczesności domu.

    Od strony ogrodu znajduje się wielka tafla przeszkleń doskonale doświetlających wnętrze domu oraz szklane balustrady towarzyszące schodom prowadzącym z ogrodu na piętro zielonego tarasu. Stamtąd łagodne, zielone zejścia, biegnące poprzez pochylenia utworzone z nawiezionej ziemi, lub uwarunkowane terenem. Nie jest to obligatoryjne, zieleń może pozostać tylko na tarasach.

    Parter podzielono na trzy części. Jego prawa strona to część techniczna, pomieszczenie gospodarcze, garaż oraz praktyczna spiżarka sąsiadująca z pralnią.

    W centralnej części znajduje się wejście do budynku, na wprost ulokowano schody na piętro, pod schodami wc dla gości, po lewej stronie przestronny salon, a po prawej kuchnię z jadalnią.

    Salon oraz jadalnia zostały otwarte dużymi oknami na ogród - ścianą przesuwną, dzięki której w ciepłe dni można powiększyć pomieszczenia o powierzchnię tarasu otwierając wyjścia. Z kuchni zaś widzimy kto podjeżdża pod dom z wizytą.

    Piętro to dwie główne sypialnie umieszczone po przeciwległych stronach kondygnacji, z których każda posiada wyjście na taras, który przechodzi w taras zielony. Każdy z domowników posiada swoją garderobę i łazienkę. Trzeci pokój może być gabinetem, pokojem gościnnym lub pokojem dla kolejnego dziecka. Również posiada prywatną łazienkę, więc nie będzie problemu związanego z zapytaniem: „czyja nadeszła kolej sprzątania”?

    Projekt Zx97 jest przeznaczony dla osób rodzinnych, gdzie każdy z domowników będzie miał swoją prywatną enklawę.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 450

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację
