Gotowy projekt domu Zx170 - Nowoczesny piętrowy dom z zielonym dachem nad garażem

Zx170 odbicie lustrzane

Nowoczesny piętrowy dom z zielonym dachem nad garażem
murowany
murowany
dostępność projektu: 3 dni robocze
4 170
3 336
Oszczędzasz 834
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 170
3 336
Oszczędzasz 834
Gotowy projekt domu Zx170 - Nowoczesny piętrowy dom z zielonym dachem nad garażem
Gotowy projekt domu Zx170 - Nowoczesny piętrowy dom z zielonym dachem nad garażem
Gotowy projekt domu Zx170 - Nowoczesny piętrowy dom z zielonym dachem nad garażem
Gotowy projekt domu Zx170 - Nowoczesny piętrowy dom z zielonym dachem nad garażem

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny piętrowy dom z zielonym dachem nad garażem

Parter 48,8 / 95,2

Sień
5,6 m²
Hol
5,3 m²
Salon+kuchnia
30,6 m²
Spiżarka
3,2 m²
Łazienka
4,1 m²
Pomieszczenie gospodarcze
5,4 m²
Garaż
40,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny piętrowy dom z zielonym dachem nad garażem

Piętro 79,5

Hol+schody
16,2 m²
Pokój
13,5 m²
Pokój
12,5 m²
Pokój
13,1 m²
Garderoba
4,6 m²
Łazienka
6,2 m²
Łazienka
9,1 m²
Pralnia
4,4 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny piętrowy dom z zielonym dachem nad garażem

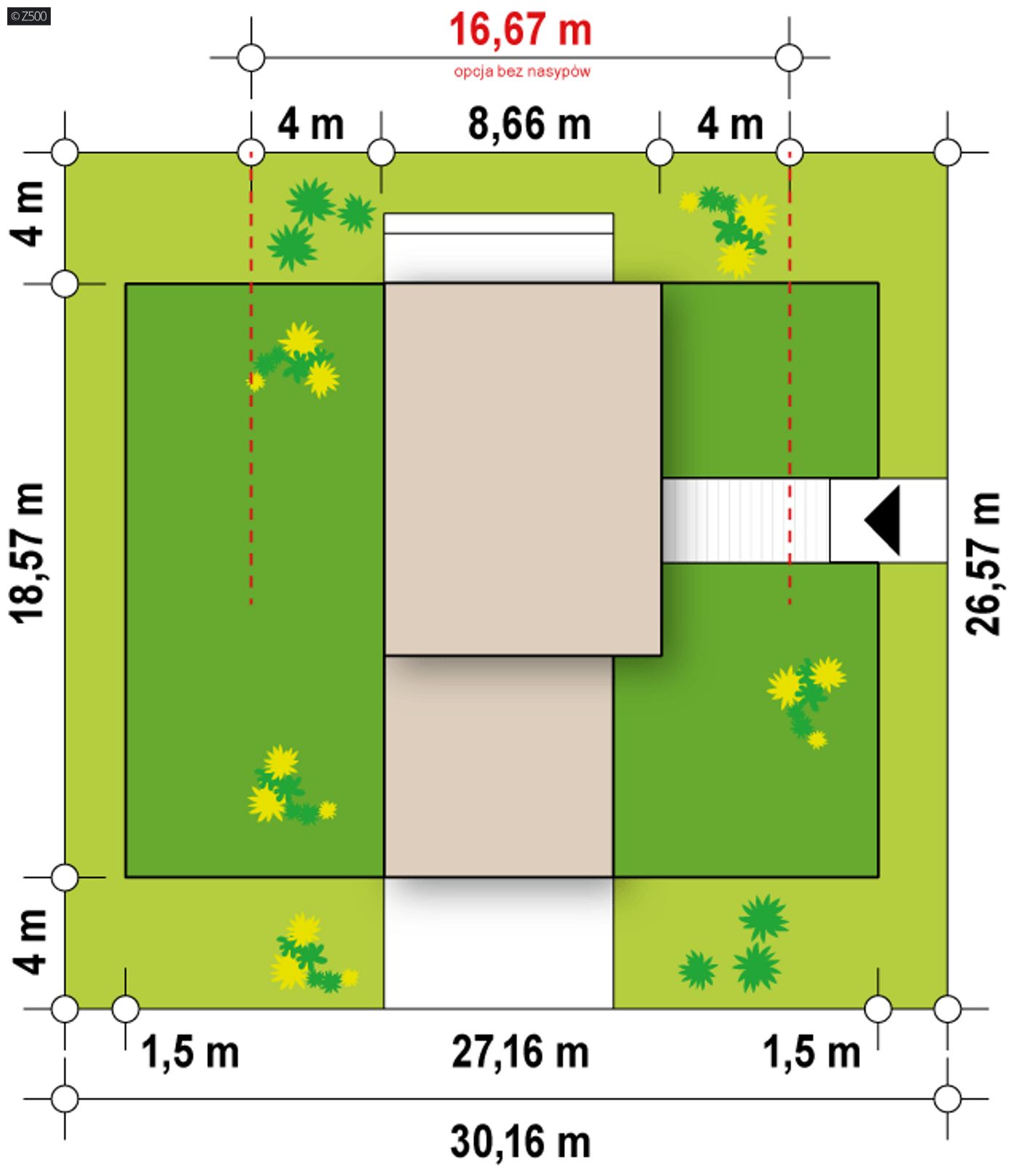

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
30,16 m
długość
26,57 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
8,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
128,3 / 174,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
170,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
40,9 m²
Kubatura
509,68 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,45 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
79,94 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
30,16 x 26,57 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,5 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
76,15 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx170

wg cennika sekocenbud 2016/12
Ceny średnieCeny minimalne
Stan surowy zamknięty221 909 188 867
Instalacje64 416 54 825
Prace wykończeniowe79 811 67 927
Razem:366 137 311 619
Ten dom możesz postawić metodą gospodarczą za:
256 698,65 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
4 170
3 336
Oszczędzasz 834

Zx170 to kolejny projekt Z500 nowoczesnego domu z płaskim dachem i powiększającą czynną biologicznie powierzchnią działki.

Sprawiający wrażenie jednopiętrowego, niedostępnego bastionu, stanowi znakomite miejsce wypoczynku dla domowników.

Niewidoczne na pierwszy rzut oka: wjazd do garażu oraz wejście do wnętrza budynku, wzmacniają poczucie prywatności także u osób odwiedzających właścicieli tego osobliwego domu.

Projekt prezentuje smak architektonicznego nowatorstwa, w bogatym, nowoczesnym wydaniu. Innowatorska kompozycja trójmateriałowej elewacji z szarych płytek, ciemnego grafitu oraz paneli elewacyjnych, podkreśla kubiczność bryły, uwydatniając pokrycie drewnianymi żaluzjami.

Zielone tarasy pełnią rolę funkcjonalno-wypoczynkową. Dzięki temu latem posiadamy możliwość rozkoszowania się ciepłymi promieniami słońca leżąc wśród zieleni, zimą zaś, dzieci mają przyjemność zjeżdżając z górki na sankach.

Twórcza bryła, zielone tarasy oraz ustawne wnętrze, tworzą finezyjną kompozycję o kunsztownym, wysublimowanym smaku.

Taras na piętrze dostępny jest z dwóch stron: z wnętrza budynku oraz od strony ogrodu – można wejść po zielonym, pochyłym nasypie skarpy.

Architekt dokonał podziału na strefy: dzienną – w parterze, nocną - na piętrze.

Główne wejście prowadzi do sieni, gdzie umieszczono szafę sięgającą do samego sufitu. Kotłownia jest ogniwem łączącym dwustanowiskowy garaż z resztą domu. W części gospodarczej można pozostawić kosiarkę, ubrania oraz narzędzia ogrodnicze.

Przestronny, widny salon z kominkiem połączono z częścią jadalną, a praktyczną wyspę kuchenną oraz spiżarkę doceni każda pani domu.

Przeszklone ściany przesuwne dostarczają ogromną ilość dziennego światła.

Pod schodami ulokowano wc. Dzięki temu goście nie będą musieli korzystać z naszych prywatnych łazienek.

Piętro to strefa nocna domu. Mieszczą się tam 3 sypialnie, z których jedna - master bedroom, posiada luksusowo wykończoną, prywatną łazienkę. Pozostałe pokoje korzystają ze wspólnej łazienki, a także pralni. Z holu prowadzi wyjście na zielony taras położony nad garażem, który dostarczy nam potężnej dozy odprężenia.

Projekt Zx170 sprosta wymaganiom osób szczególnie wymagających, ceniących sobie nowoczesną elegancję i wypoczynek.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 170
3 336
Oszczędzasz 834

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
