Z514 D
Adaptacja projektu
zapytaj o projekt

Z514 D

85
Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką
Warianty: 2
Komentarze: 0
3 770
3 393
Najniższa cena w okresie ost. 30 dni: 3 770
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz

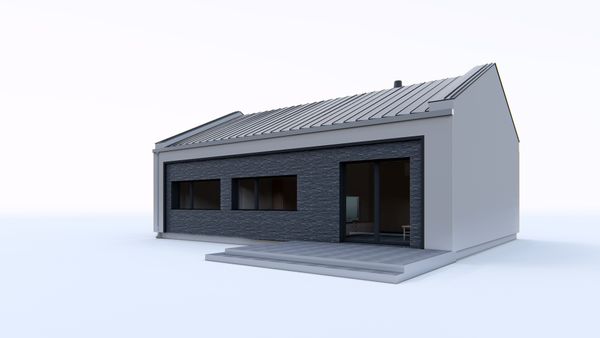

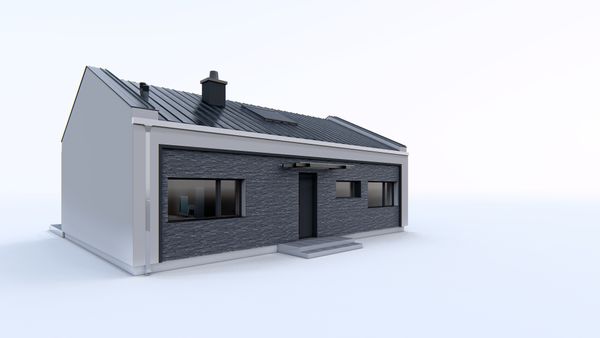

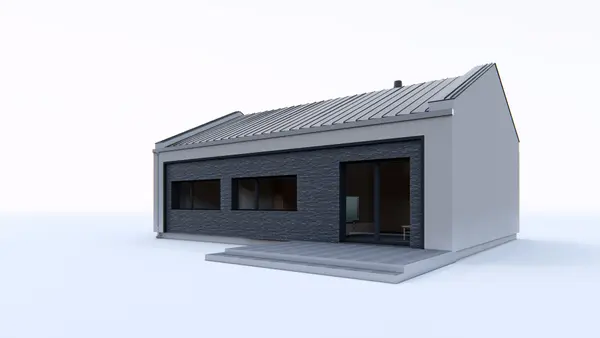

Gotowy projekt domu Z514 D - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką
Gotowy projekt domu Z514 D - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką
Gotowy projekt domu Z514 D - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką
Gotowy projekt domu Z514 D - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką
Gotowy projekt domu  - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką

Parter 84,7

Sień
4,5 m²
Spiżarka
3,6 m²
Kuchnia
8,9 m²
Salon+jadalnia
20,3 m²
Pokój
11,5 m²
Pokój
14,3 m²
Pokój
11,2 m²
Łazienka
5,1 m²
Hol
5,2 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,02 m
długość
16,42 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,02 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
84,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
101,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
237 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,91 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
108,92 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
18,02 x 16,42 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
59,8 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
64,64 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS5Strop drewniany użytkowy
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z514 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 770

Opis funkcjonalny

Z514 to mały, funkcjonalny oraz nowoczesny dom. Posiada dach dwuspadowy oraz strop gęstożebrowy. Dzięki prostej bryle dom jest tani w budowie oraz utrzymaniu. Ciemne antracytowe okna oraz drewno na elewacji daje nowoczesny charakter. Ponadto pomieszczenia posiadają duże szerokie okna które zapewniają korzystniejszą ekspozycję na światło dzienne. Dodatkowo ich horyzontalny kształt podkreśla nowoczesność domu.

Wejście do budynku zlokalizowane jest centralnie i posiada nowoczesny szklany daszek. Wchodzi się bezpośrednio do sieni, zaś później do holu. Hol jest centralną główną częścią komunikacyjną łączącą strefę nocną oraz dzienną. W części nocnej znajdują się 3 pokoje oraz łazienka. W części dziennej przewidziany jest przestronny salon z jadalnią oraz kuchnią. Z kuchni dostępne jest małe pomieszczenie które może pełnić funkcję spiżarki oraz schowka.

Z514 to urokliwy dom
przewidziany dla rodziny 2+2 lub osób ceniących funkcjonalność, niskie koszty budowy oraz utrzymania.


Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z514 D - Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką

Z514 D

85
Nowoczesny parterowy dom z 3 pokojami, salonem, jadalnią, kuchnią i łazienką
drewniany
3 770
3 393

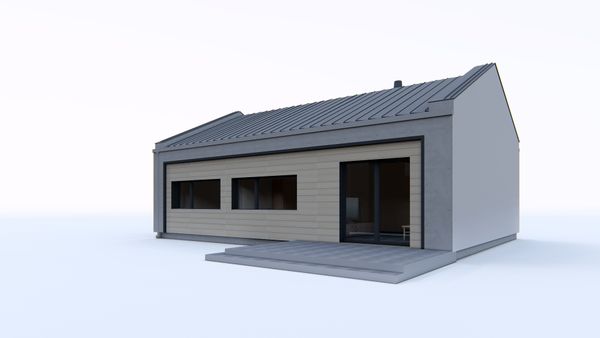

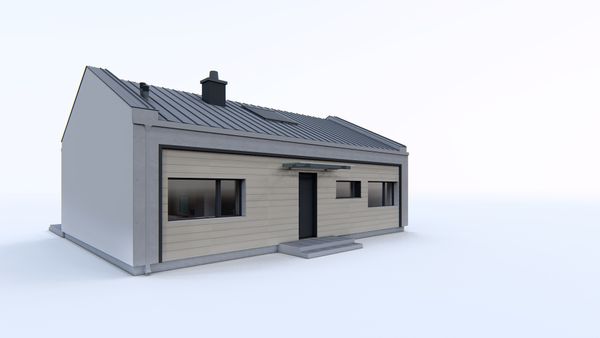

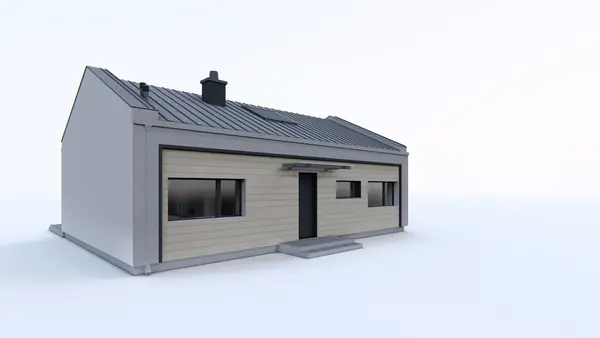

zobacz alternatywną kolorystykę domu
