Z32 2k B
Adaptacja projektu
zapytaj o projekt

Z32 2k B

74
232  tys. zł
z pomieszczeniem gospodarczym
Warianty: 4
Komentarze: 3
3 270
2 943
Najniższa cena w okresie ost. 30 dni: 3 270
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu  - z pomieszczeniem gospodarczym

Parter 45,6 / 48,6

Sień
2,8 m²
Salon+jadalnia
19,8 m² / 20,6 m²
Pokój
10,2 m²
Garderoba
5,0 m²
Łazienka
2,8 m²
Pom. gosp.
0,0 m² / 2,2 m²
Kuchnia
5,1 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - z pomieszczeniem gospodarczym

Poddasze 28,2 / 46,1

Pokój
11,7 m² / 17,6 m²
Pokój
12,2 m² / 18,2 m²
Hol
2,5 m²
Łazienka
1,8 m² / 4,0 m²
Schody
0,0 m² / 3,9 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - z pomieszczeniem gospodarczym

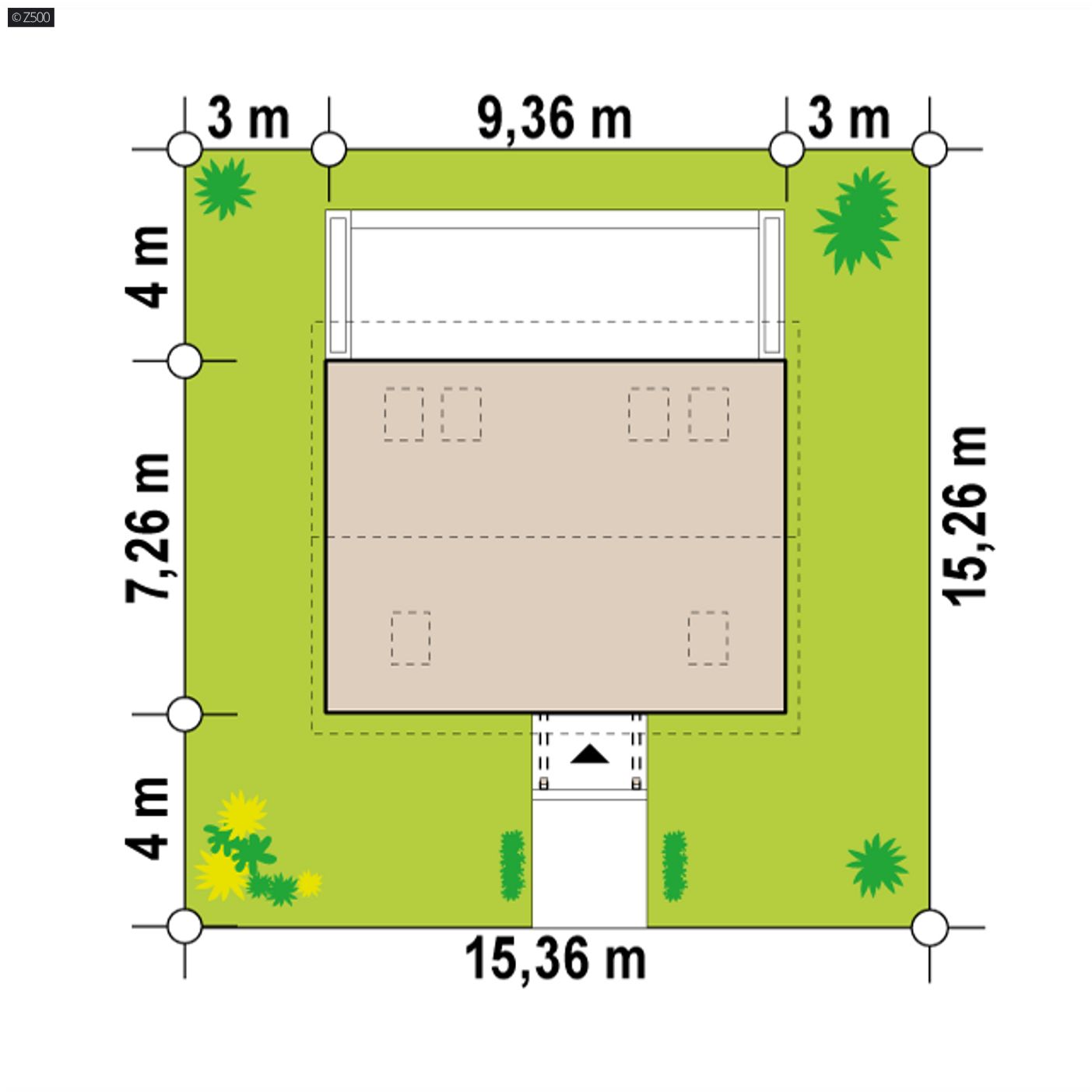

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,36 m
długość
15,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
9,36 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
73,8 / 94,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
68,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
226,31 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,12 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
106,1 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,75 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
15,36 x 15,26 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
52,46 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
53,75 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
SS5Strop drewniany użytkowy
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z32 2k B

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty 231 600  154 400

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 270

Opis funkcjonalny

Projekt domu Z32 2kB na pewno spodoba się tym, którzy szukają domu małego, taniego i funkcjonalnego. Wejście do budynku zostało osłonięte dwuspadowym zadaszeniem wspartym na słupkach. Na parterze część „dzienną” zagospodarowano optymalnie–w aneksie kuchennym (połączonym jednoprzestrzennie z pokojem dziennym) wykonano ścianką tworzącą wnękę na lodówkę. W przeciwnym skrzydle budynku umieszczono pokój, garderobe oraz łazienkę.

Centralnie umieszczony komin pozwala zastosować ogrzewanie całego domu za pośrednictwem kominka. Istnieje możliwość powiększenia pomieszczenia gospodarczego poprzez przeniesienie łazienki w miejsce sąsiadującego z nim pokoju. Dzięki temu będzie można wykonać sporą kotłownie na biopaliwo. Na poddaszu zaprojektowano dwa niezależne pokoje i małą łazienkę tak, aby w niewielkim wnętrzu mogła zamieszkać nawet 4-5 osobowa rodzina. Standardowo budynek wyposażono w ogrzewanie elektryczne.

Wariant z wydzielonym pomieszczeniem gospodarczym i drugim kominem. Alternatywny układ wnętrz - wersja "B"


Ten projekt występuje na rynku również pod nazwą:

  • - TWC-176
  • - SZ5 Z32 2k B CE (DOM OZ3-57)
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z32 2k B - z pomieszczeniem gospodarczym

Z32 2k B

74
z pomieszczeniem gospodarczym
murowany
3 270
2 943

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Warianty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Magda K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Jaka jest wysokość pomieszczeń na parterze i poddaszu? Na stronie nie ma przekroju, a w rysunkach szczegółowych brakuje tych informacji.

Obsługa klienta

  • Usuń ze znajomych

Do Magda K. : Dzień dobry,
wysokość w świetle na parterze to 2.65 m a na poddaszu 2.60 m
