Z30 D WP ptw
89 + 19 m²
336 tys. złStan surowy zamknięty - stolarka okienna i drzwiowa zewnętrzna, elewacje, tarasy na gruncie.
z garażem, wiatą i powiększoną werandą
Warianty: 7
Komentarze: 1
4 270 zł
Porozmawiaj z architektem, który projektował ten dom
zmiany
dopasuj projekt do swoich potrzeb
więcej
finansowanie
przygotujemy ofertę kredytu
więcej
Powierzchnia użytkowa / netto
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
89,4
/ 134,3
m²
Powierzchnia zabudowy
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
102,9 m²
Powierzchnia garażu
18,6 m²
Kubatura
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
361,9 m³
Wysokość domu
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
8,12 m
Kąt nachylenia dachu
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
45° / 12°
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
218,57 m²
Wysokość ścianki kolankowej
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
0,44 m
Minimalne wymiary działki
18,52
x
19,72 m
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
54,63 kWh/m²/rok
Energia końcowa (Ek)
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
60,25 kWh/m²/rok
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
Projekt domu Z30 wyróżnia się tym, że w części ogrodowej zaprojektowano werandę z miejscem na kominek. Wejście do budynku osłonięto daszkiem wspartym na mieczach. Dodatkowo z prawej strony zaprojektowano garaż z wiatą od przodu i pomieszczeniem technicznym z tyłu. Cały garaż przykryty jest dachem pulpitowym.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1660
- - TMU-218
- - SZ5 Z30 d WP ptw CE (DOM OZ3-5
KALKULACJA SZACUNKOWA Z30 D WP ptw
wg cennika sekocenbud 4 kw. 2023
| Ceny średnie | Ceny minimalne | |
|---|---|---|
|
Stan zerowy
| 61 150 zł | 54 598 zł |
|
Stan surowy otwarty
| 219 119 zł | 195 642 zł |
|
Stan surowy zamknięty
| 56 054 zł | 50 048 zł |
| Instalacje | 71 341 zł | 63 698 zł |
|
Prace wykończeniowe
| 101 916 zł | 90 996 zł |
| Razem | 509 580 zł | 454 982 zł |
Ten dom możesz postawić metodą gospodarczą już za:
424 650 zł
Projekt
+Kredyt
Bezpieczny kredyt
2%
Przyjazny Kredyt powstał w myśl idei: oferta korzystna bardziej dla Klienta niż dla banku. Dlatego w Twoim imieniu negocjujemy z 20 bankami możliwie najkorzystniejsze warunki finansowania budowy domu.Na początek dostaniesz kosztorys GRATIS i opiekę profesjonalnego doradcy. chcę kredyt
Parter 48,0 / 76,4 m²
Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Sień
2,8 m²
Łazienka
4,8 m²
Kuchnia
8,6 m²
Salon
22,9 m²
/ 23,1 m²
Pokój
9,0 m²
Garaż
18,6 m²
Pomieszczenie gospodarcze
9,6 m²
Poddasze 41,4 / 57,8 m²
Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Hol
5,6 m²
/ 8,4 m²
Pokój
10,2 m²
/ 13,3 m²
Pokój
10,3 m²
/ 14,1 m²
Pokój
10,5 m²
/ 13,3 m²
Łazienka
4,8 m²
Schody
4,0 m²

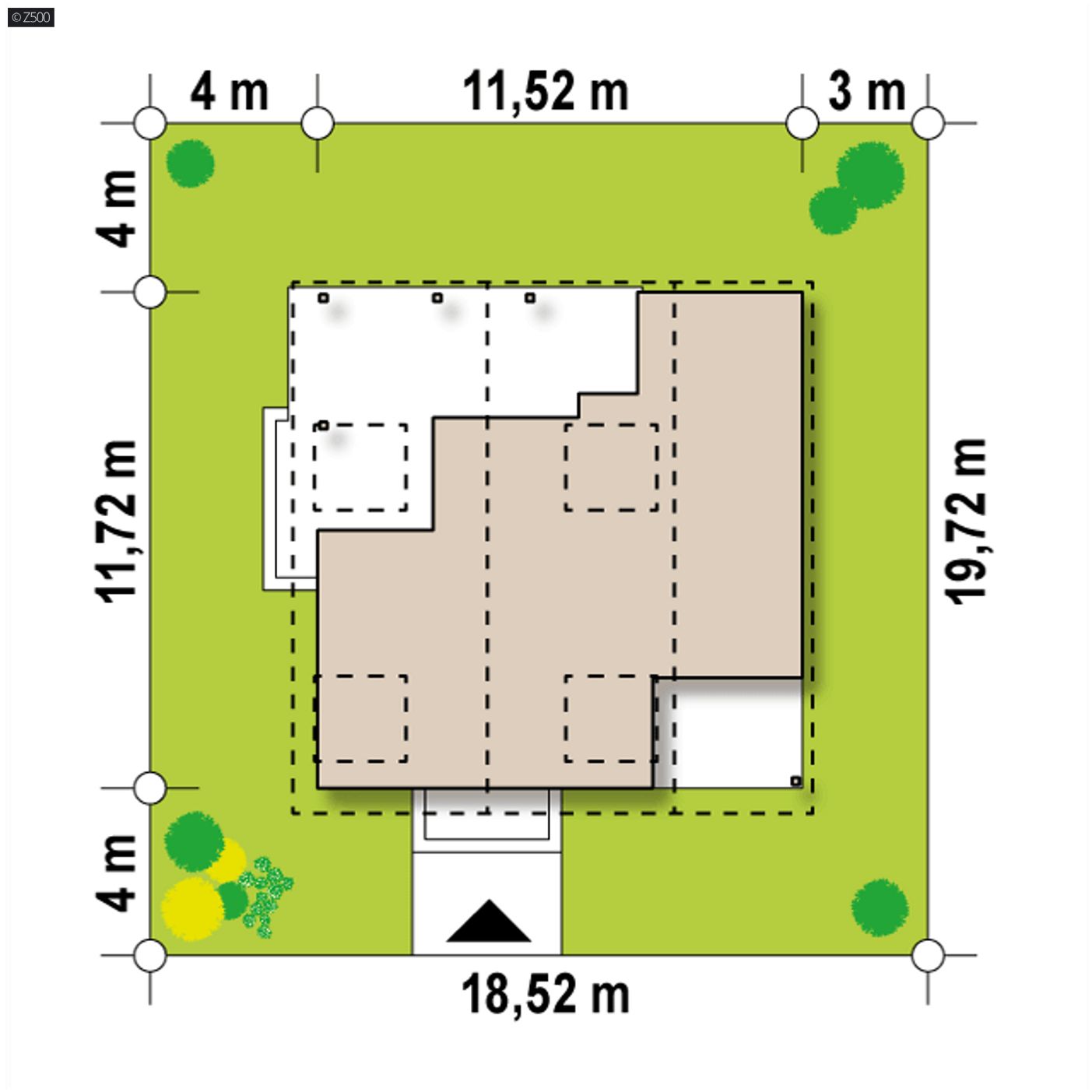

Działka
Minimalne wymiary działki
Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
szerokość
18,52 m
długość
19,72 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,52 m
