Z18 GL (bk)
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z18 GL (bk) - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

Z18 GL (bk) odbicie lustrzane
z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

murowany
murowany
dostępność projektu: 15 dni roboczych
6 560
murowany
murowany
dostępność projektu: 15 dni roboczych
lustrzane odbicie
6 560
Gotowy projekt domu Z18 GL (bk) - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy
Gotowy projekt domu Z18 GL (bk) - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy
Gotowy projekt domu Z18 GL (bk) - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy
Gotowy projekt domu Z18 GL (bk) - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

Parter 93,1 / 131,1

Sień
5,3 m²
Hol+schody
8,8 m²
Łazienka
9,1 m²
Kuchnia
12,8 m²
Salon
43,7 m²
Pokój
13,4 m²
Pomieszczenie gospodarcze
4,1 m²
Garaż
25,4 m²
Pomieszczenie piwniczne
8,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

Poddasze 92,6 / 125,5

Hol
7,5 m²
Pokój
15,0 m² / 16,1 m²
Garderoba
5,8 m² / 10,6 m²
Pokój
13,6 m² / 14,5 m²
Garderoba
2,9 m² / 6,1 m²
Pokój
15,8 m² / 17,2 m²
Garderoba
3,4 m² / 7,7 m²
Łazienka
7,6 m² / 12,2 m²
Strych
21,1 m² / 33,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,15 m
długość
19,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
185,7 / 256,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
171,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
25,4 m²
Kubatura
622,69 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
9,06 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
285,23 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,53 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
23,15 x 19,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

• III Strefa wiatrowa dla H=300m n.p.m. obciążenia wiatrem
• III Strefa śniegowa dla H=300m n.p.m. obciążenia śniegiem
• Głębokość przemarzania gruntu hz= 1,2m.
• Przyjęto proste warunki gruntowe - bez wody!
• Budynek zaliczono do I-ej kategorii geotechnicznej.
• Obliczeniowy graniczny opór podłoża gruntowego założono: mxQf=150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
PT3Balkon zewnetrzny (ocieplany)
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z18 GL (bk)

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 15 dni roboczych
6 560
murowany
murowany
dostępność projektu: 15 dni roboczych
lustrzane odbicie
6 560

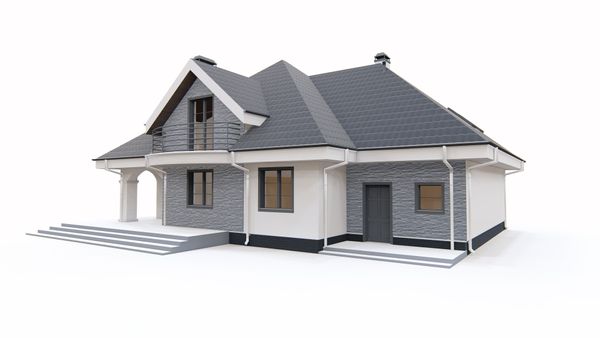

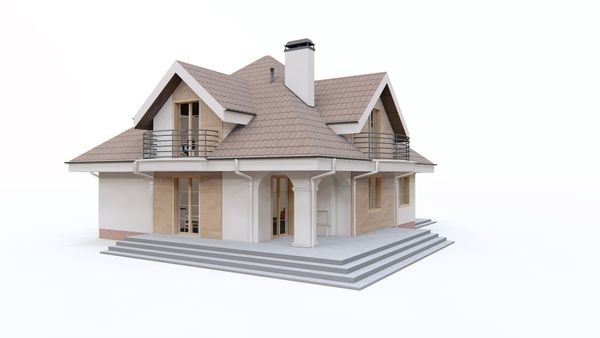

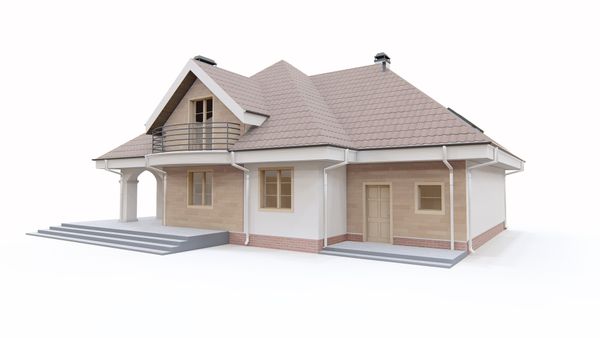

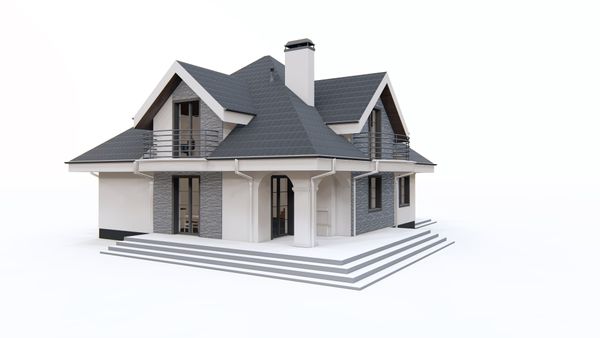

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy
Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

Projekt domu Z18 w wersji z garażem bocznym, jednostanowiskowym po lewej stronie przekryty dachem wielospadowym. Dodatkowe pomieszczenie nad garażem, doświetlone "wolym oczkiem", dostępne jest z półpiętra. Od frontu wykonano dodatkowy balkon. W garażu dodatkowo doprojektowano pomieszczenie techniczne.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1499
Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy
Gotowy projekt domu  - z garażem jednostanowiskowym, pom. nad garażem i balkon frontowy

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
