Z16 D 35

85
w technologii drewnianej z poddaszem użytkowym
Warianty: 5
Komentarze: 0
Realizacje: 45
3 920
3 528
Najniższa cena w okresie ost. 30 dni: 3 920
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z16 D 35 - w technologii drewnianej z poddaszem użytkowym
Gotowy projekt domu Z16 D 35 - w technologii drewnianej z poddaszem użytkowym
Gotowy projekt domu Z16 D 35 - w technologii drewnianej z poddaszem użytkowym
Gotowy projekt domu Z16 D 35 - w technologii drewnianej z poddaszem użytkowym
Gotowy projekt domu  - w technologii drewnianej z poddaszem użytkowym

Parter 60,7 / 64,3

Sień
2,0 m²
Pokój
9,4 m²
Łazienka
3,7 m²
Pomieszczenie gospodarcze
0,0 m² / 2,5 m²
Hol
5,5 m²
Salon
20,0 m² / 21,1 m²
Pokój
9,9 m²
Kuchnia+jadalnia
10,3 m²
Weranda
33,2 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - w technologii drewnianej z poddaszem użytkowym

Poddasze 24,2 / 45,8

Pokój
9,6 m² / 13,3 m²
Pokój
13,3 m² / 25,9 m²
WC
1,3 m² / 2,0 m²
Schody
0,0 m² / 4,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - w technologii drewnianej z poddaszem użytkowym

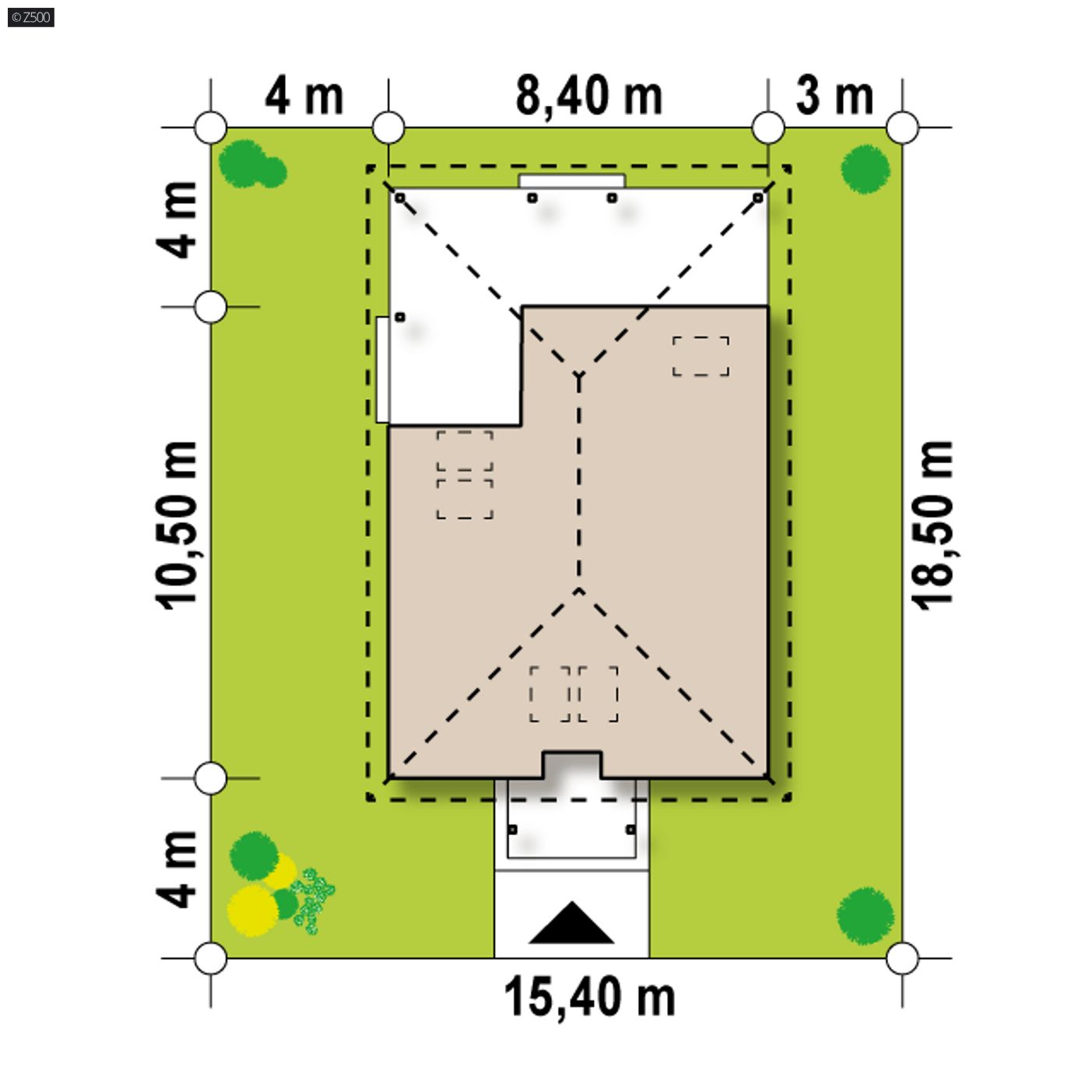

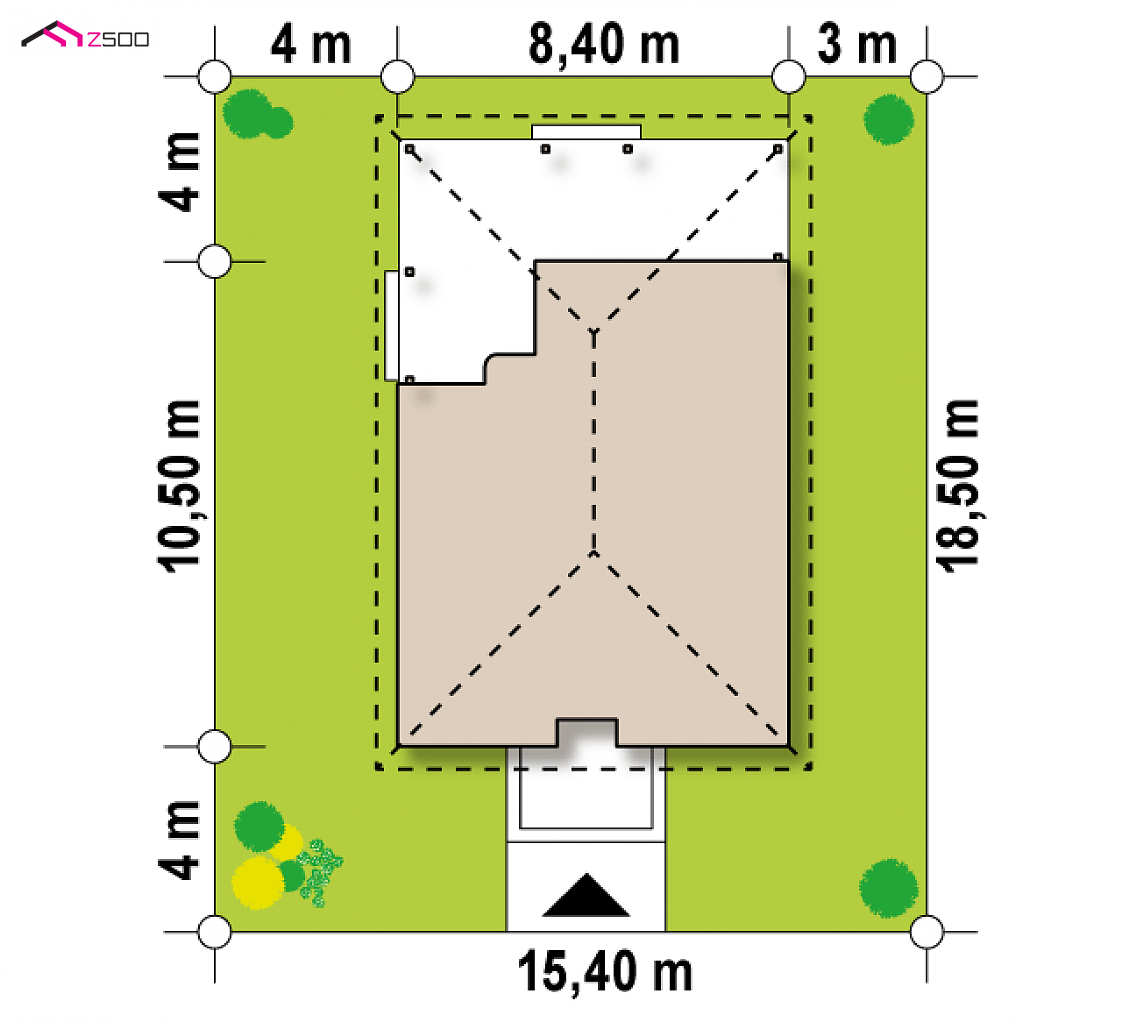

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,4 m
długość
18,63 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
8,4 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
84,9 / 110,1 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
79,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
278,22 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
170,38 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
95 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
15,4 x 18,63 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
64,7 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
59,05 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
MW3Ściana działowa lekka
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z16 D 35

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

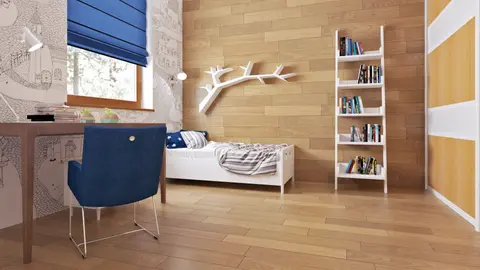

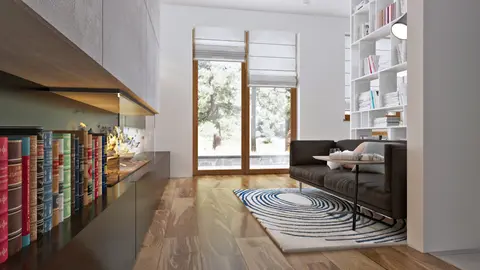

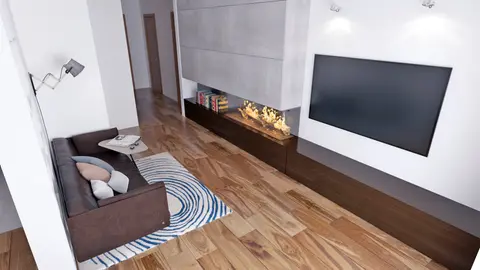

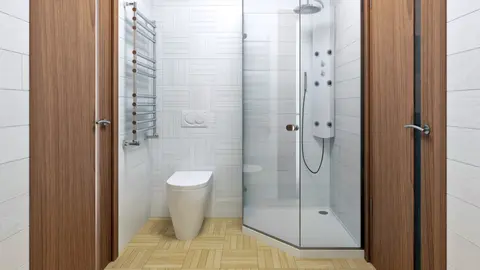

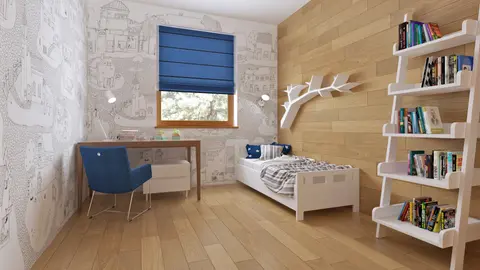

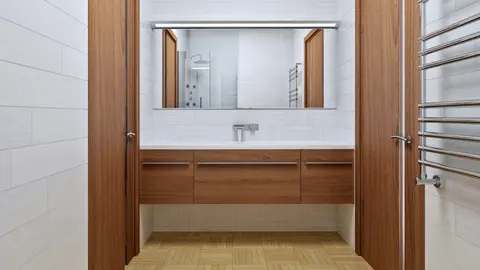

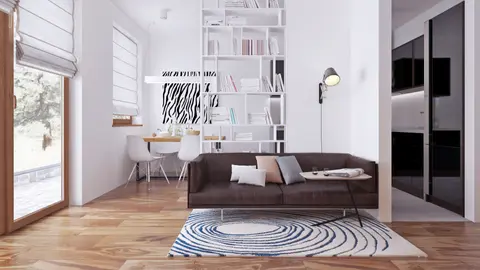

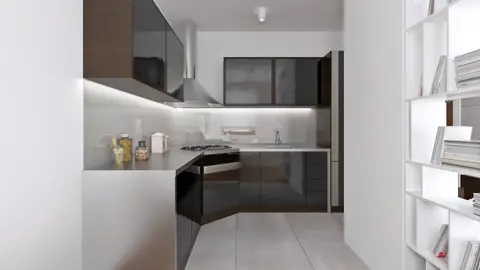

gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym
gotowy projekt domu Z16 D 35 – aranżacja wnętrz, w technologii drewnianej z poddaszem użytkowym

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 920

Opis funkcjonalny

Projekt domu Z16 35 w technologii szkieletowej - wersja z poddaszem użytkowym i katem nachylenia dachu 35 stopni.


Ten projekt występuje na rynku również pod nazwą:

  • - TPI-494
  • - SZ5 Z16 D 35 CE (DOM OZ3-29)
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
