    Gotowy projekt domu Z39 - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    Z39 odbicie lustrzane

    Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 440
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    2 440
    Gotowy projekt domu Z39 - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    Parter 42,7

    Sień
    2,4 m²
    Łazienka
    3,9 m²
    Pokój
    6,4 m²
    Kuchnia+jadalnia
    23,3 m²
    Pom. gosp.
    2,5 m²
    Hol+schody
    4,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    Poddasze 20,4 / 40,3

    Hol
    3,2 m² / 3,3 m²
    Łazienka
    3,9 m² / 8,8 m²
    Pokój
    5,5 m² / 10,3 m²
    Schowek
    1,0 m² / 3,7 m²
    Pokój
    6,9 m² / 14,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,58 m
    długość
    14,48 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    8,58 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    63,1 / 82,9 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    55,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    181,67 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    45°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    100,82 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,33 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    15,58 x 14,48 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,9 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    86,7 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z39

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 151 767  101 178

    47%39%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    gotowy projekt domu Z39 – aranżacja wnętrz, Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 440

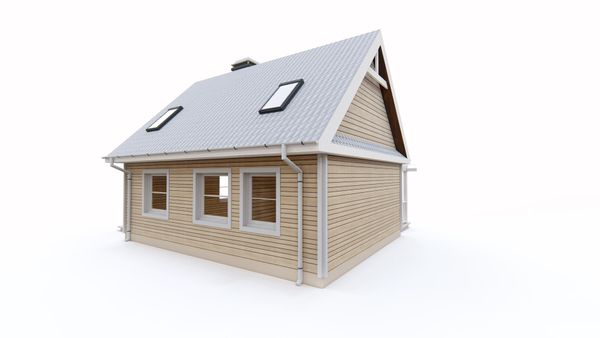

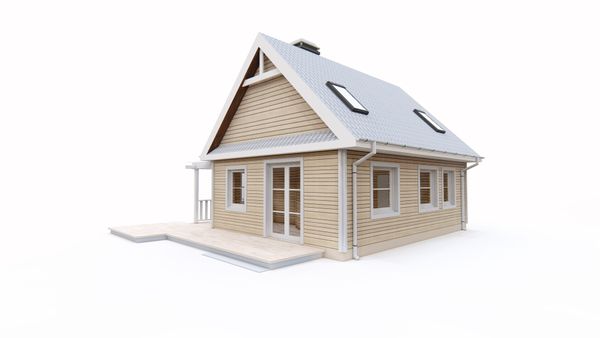

    zobacz alternatywną kolorystykę domu

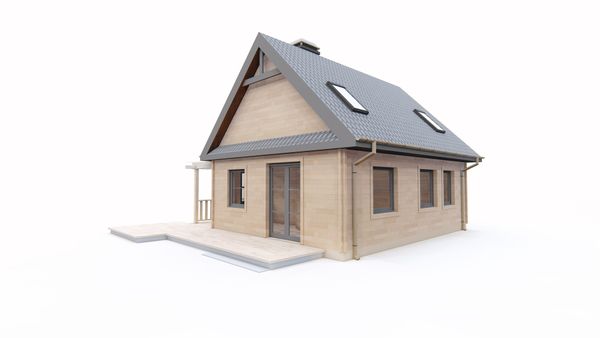

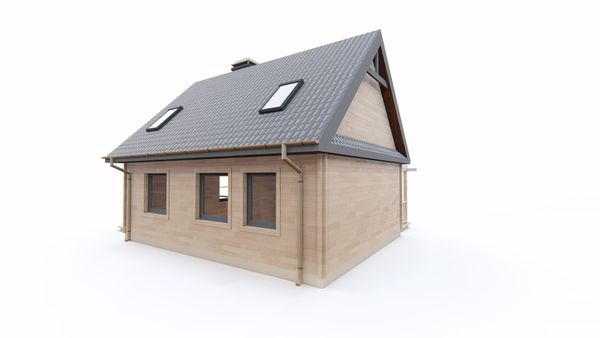

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    Projekt Z39 to prosty w budowie i niewielki dom, został przewidziany także na stosunkowo małą działkę. Od frontu, bryłę budynku urozmaica zadaszona weranda. Werandę osłania ażurowa pergola chroniąca przed deszczem, ale przepuszczająca promienie słoneczne, dzięki taras będzie doświetlona.

    Pokój dzienny połączono z aneksem kuchennym, który sąsiaduje z małym pomieszczeniem technicznym. W budynku znajduje się tylko jeden pion kominowy obsługujący kominek i ew. piec c.o. Cały budynek można ogrzewać za pomocą centralnie umieszczonego kominka, co znacznie obniża koszty eksploatacji i wykonawstwa.

    Na parterze znajduje się dodatkowy pokój gościnny oraz łazienka. Pokój dzienny można powiększyć poprzez likwidację pokoju gościnnego, a część łazienki przeznaczyć na pomieszczenie gospodarcze.

    Na poddaszu wygospodarowano dwie sypialnie, łazienkę oraz schowek /garderobę. Jak na niewielkie gabaryty dom jest wyjątkowo funkcjonalny i wygodny na co dzień.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1070
    • - TVZ-937
    • - SZ5 Z39 CE (DOM OZ1-13)
    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
    Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 440

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Wioletta
    Piękny domek ,moje marzenie tyle że chciałabym większy 80-90 m .Byłaby taka możliwość zamówić taki projekt tylko z większym metrażem ?

    MACIEJ
    Do Artur : Wg mnie jest za małe. Zbudowałem ten dom i uważam, że jedynym sensownym rozwiązaniem jest system szkieletowy i ogrzewanie elektryczne. Oczywiście grubość ocieplenia całego domu 30 cm wełny mineralnej.

    Artur
    Do MACIEJ : Dziękuję. To chyba przekreśla moje myślenie o tym projekcie. Chyba, że kominek z płaszczem wodnym. Ogrzewanie elektryczne to droga impreza - wypraktykowałem.

    Jestem zdecydowany na ten domek, który będzie pełnił role domku letniskowego. Chciałbym jednak wprowadzić zmiany
    - powiększyć salon, np. poprzez likwidację pokoju na parterze lub/i cofnięcie ściany nośnej z kominkiem w kierunku kuchni o 1m
    - zlikwidować na piętrze łazienkę i gerderobę i zrobić 3 sypialnie.
    - zlikwidować PG na rzecz kuchni
    - przenieść taras na tył domu i zrobić drzwi trzyskrzydlowe
    Czy ktoś już realizował podobne zmiany i może podesłać ciekawe rozwiązania?
    Proszę o ewentualne fotki na maila piotr.krol3@gmail.com
    Z góry dziękuję.
    Z góry dziękuje

    Marta B.
    Witam, zastanawiamy się nad powiększeniem kuchni kosztem PG i pytanie z mojej strony, czy w PG jest duży skos od schodów?

    Mariusz
    Witam. Chciałbym zobaczyć ten domek na żywo, jeśli ktoś z państwa wybudował go w małopolsce lub na śląsku to z chęcią zobacze z żona. W zamian przywieziemy winko

    Karolina
    Dzień dobry,
    Budował ktoś z państwa dom z39 (drewniany) w woj. pomorskim ? Chciałabym dowiedzieć się o koszt budowy i jakiej firmie można zaufać powierzając budowę domu.
    Bardzo proszę o odpowiedź.
    Pozdrawiam, Karolina.

    Katarzyna Sameryt
    Dzień dobry,
    szukam Właścicieli domu wg projektu z 39 z woj. mazowieckiego. Bardzo proszę o kontakt. Chciałabym zasięgnąć informacji o firmie wykonawczej. Gdyby ktoś z Państwa dysponował zdjęciami z realizacji i wnętrz bardzo proszę o przesłanie ich na mail: k.sameryt@interia.pl

    Marta B.
    Czy ktoś się orientuje ile wyniósłby koszt ogrzania z39 elektryką przy zastosowaniu taryfy noc-wekend (brak gazu na działce)?

    ZUZANNA N.
    Czy istnieje możliwośc powiększenia powierzchni domu do około 120m2. Najbardziej zależy mi na dodatkowym pokoju na parterze.

    Marta B.
    Witam, czy jest możliwość likwidacji kominka oraz zamiany sposobu ogrzewania z gazowego na pompę ciepła (pow-woda) z racji braku gazu w okolicy?Czy należałoby wtedy zmienić miejsce PG i np. doprojektować garaż z PG?

    Obsługa klienta
    Do Marta B. : Witam,
    wszystkie zmiany można wprowadzić na etapie adaptacji u dowolnego architekta albo w Studio Adaptacji.
    W sprawie szczegółowych informacji na temat zmian proszę o kontakt:
    info@studioadaptacji.pl
    (+48) 722 000 500

    Welwy
    witam, projekt bardzo mi odpowiada. Szukam namiaru do kogoś, kto buduje/wybudował już Z39. Chciałbym zobaczyć dom w realu - choćby z zewnątrz. Gdyby ktoś był tak miły, proszę o info.
    Pozdrawiam

    Z500 Z.
    Do Marta : Tak, można ale czy potrzebne są Pani aż dwie łazienki na poddaszu? Drugą kwestią jest to ,że trzeba by pewnie podnieść trochę dach jeśli miałaby być wygodna.

    Marcin
    Wiele osób buduje a fotek z realizacji brak. Jeśli macie Państwo możliwość, to proszę o przesłanie - marcinkieras@wp.pl
    Projekt bardzo fajny-wystarczający by zaspokoić podstawowe potrzeby. Mały i tani. Ponieważ mały, zmusza inwestora do racjonalnego wykorzystania powierzchni i pozbycia się zbędnych rupieci, które zagracają życie. Koszty utrzymania też niewielkie.
    Przychylam się do eliminacji okien dachowy na korzyść okien w szczytach, przeorganizowania okna bocznego w kuchni i wyjścia na taras z tyłu domu i większy spad na [rzy dachu werandy.
    Poza tym dobry kominek, rozprowadzenie ciepłego powietrza, sterta drewna i zima nam nie straszna. Pozdrawiam.
