    Adaptacja projektu
    zapytaj o projekt
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

    Zx218 odbicie lustrzane

    Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    murowany
    nowość!
    dostępność projektu: 3 dni robocze
    8 570
    7 284,50
    Oszczędzasz 1 285,50
    murowany
    nowość!
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    8 570
    7 284,50
    Oszczędzasz 1 285,50

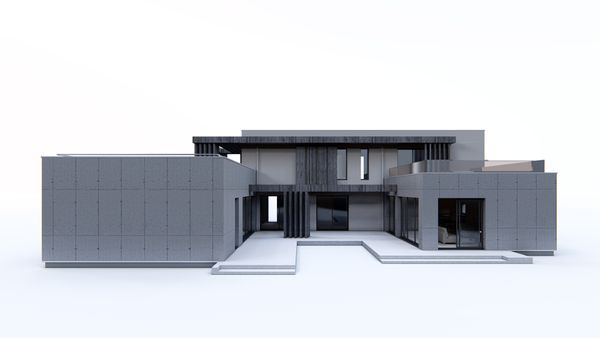

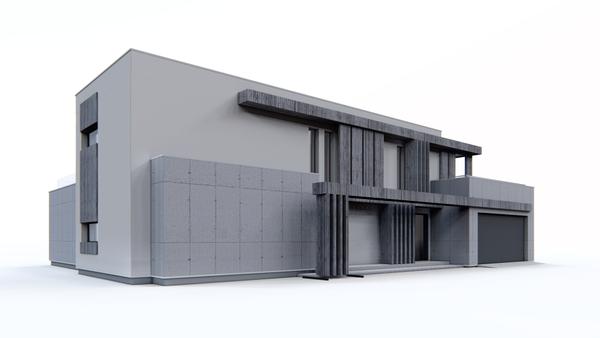

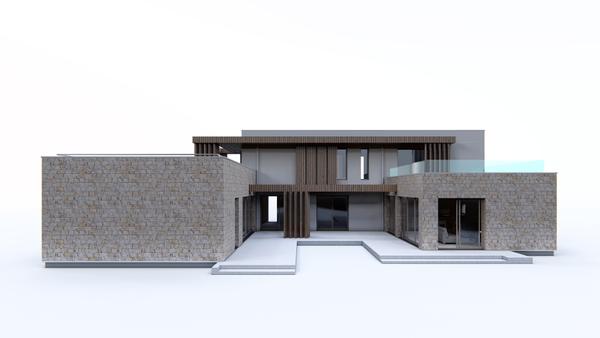

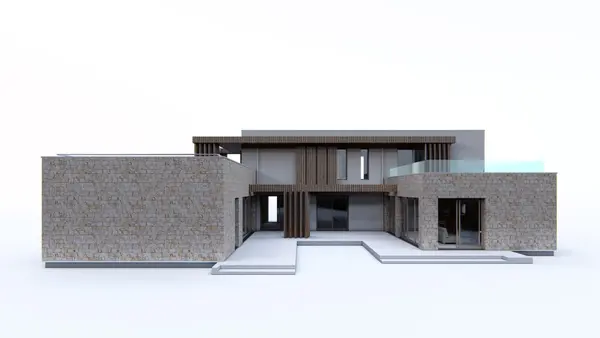

    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.
    Gotowy projekt domu Zx218 - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.

    Parter 169,0 / 208,2

    Ogród zimowy
    15,8 m²
    Sień
    4,0 m²
    Gabinet
    11,6 m²
    Hol+schody
    15,9 m²
    Łazienka
    5,7 m²
    Pomieszczenie gospodarcze
    4,8 m²
    Kuchnia
    14,4 m²
    Salon+jadalnia
    37,0 m²
    Pokój rekreacyjny
    64,6 m²
    Garaż
    34,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.

    Piętro 62,6

    Hol
    4,2 m²
    Łazienka
    6,9 m²
    Garderoba
    7,2 m²
    Pokój
    17,2 m²
    Pokój
    17,0 m²
    Garderoba
    4,5 m²
    Łazienka
    5,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom piętrowy z płaskim dachem, dużymi tarasami, przeszkleniami i garażem.

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    29,06 m
    długość
    24,46 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    22,06 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    231,7 / 270,9 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    257,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    34,4 m²
    Kubatura
    760,6 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,95 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    61,09 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    29,06 x 24,46 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Strop (piętro)
    żelbetowy
    Dach
    papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    64,06 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    62,73 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW1Ściana działowa
    MW2Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx218

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 606 023  404 015

    50%35%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    nowość!
    dostępność projektu: 3 dni robocze
    8 570
    7 284,50
    Oszczędzasz 1 285,50
    Zx218 to nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami na piętrze oraz garażem. Zaprojektowano go na kształt litery "U" i otwarto na zadaszony dziedziniec. Elewacje utrzymano w jasnej kolorystyce, gdzie połączono jasny tynk z kamieniem oraz drewnem.

    Bryła domu została podzielona na 3 części. Prawa strona to garaż od frontu i cześć rekreacyjna od ogrodu. Można tam zaplanować basen wewnętrzny, siłownię czy salę kinową lub bardziej praktycznie, urządzić tą część jako mieszkalną dla dzieci czy starszych rodziców.
    Po stronie lewej znajduje się otwarta przestrzeń dzienna umieszczona od strony ogrodu oraz takie pomieszczenia jak gabinet, łazienka czy PG.
    Trzecia strefa, na piętrze, to dwa przestronne pokoje z prywatna łazienką i garderobą. Każdy z pokoi posiada wyjście na własny ogromny taras.

    Zx218 to z pewnością wyjątkowy i oryginalny projekt, obok którego nikt nie przejdzie obojętnie.
    W takim domu, możemy poczuć się jak na wakacjach w Grecji czy we Włoszech :)
