Z517
Adaptacja projektu
zapytaj o projekt

Z517

126
350  tys. zł
Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.
Warianty: 1
Komentarze: 0
4 420
3 978
Najniższa cena w okresie ost. 30 dni: 4 420
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz

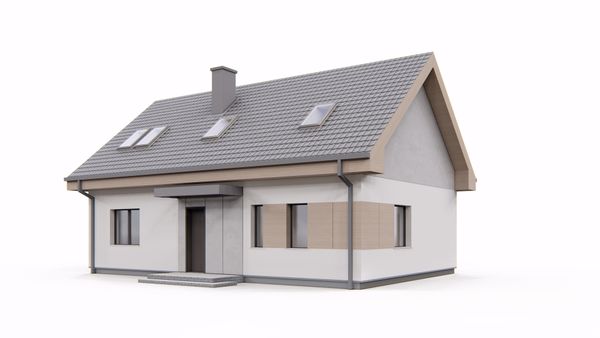

Gotowy projekt domu Z517 - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.

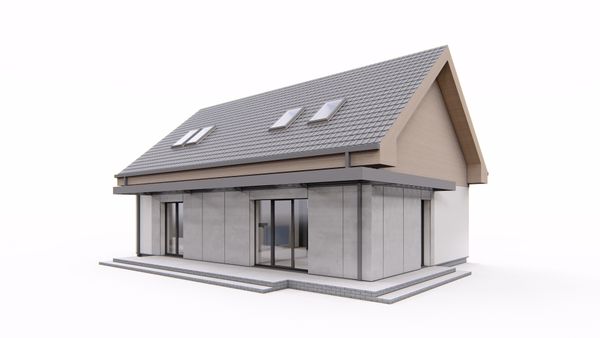

Gotowy projekt domu Z517 - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.
Gotowy projekt domu Z517 - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.
Gotowy projekt domu Z517 - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.
Gotowy projekt domu  - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.

Parter 74,9 / 81,8

Sień
5,4 m²
Hol
6,5 m²
Kuchnia
8,5 m²
Salon
23,4 m² / 26,5 m²
WC
1,4 m² / 1,8 m²
Pokój
13,6 m²
Pokój
11,2 m²
Łazienka
4,9 m²
Pomieszczenie gospodarcze
0,0 m² / 3,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.

Poddasze 51,4 / 85,9

Poddasze
48,0 m² / 72,6 m²
Łazienka
3,4 m² / 7,1 m²
Schody
0,0 m² / 6,3 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.

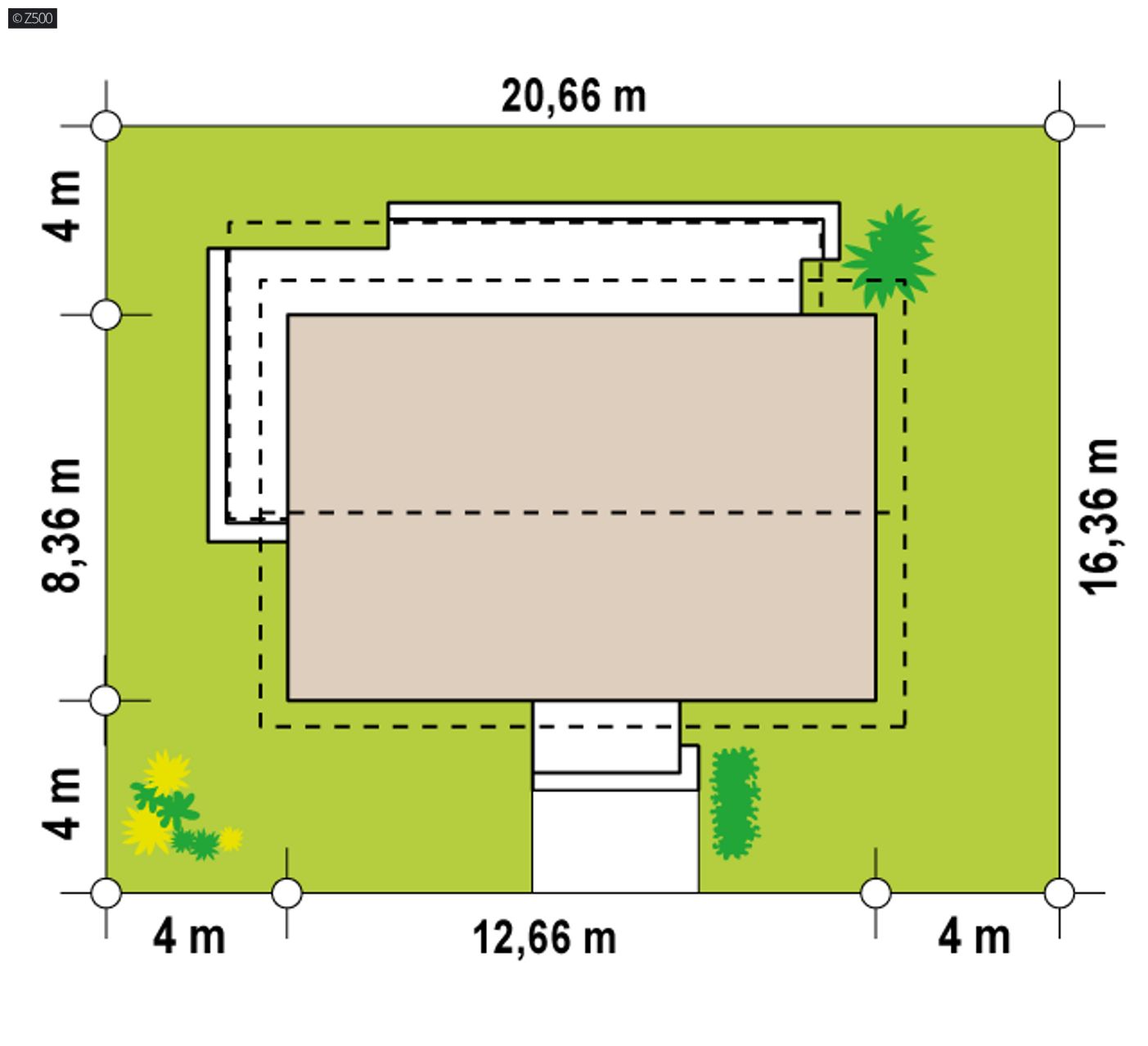

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,66 m
długość
16,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,66 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
126,3 / 167,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
105,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
423,13 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,99 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
164,24 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,68 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,66 x 16,36 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
gęstożebrowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
55,38 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
57,83 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z517

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty 350 100  233 400

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 4 420

Opis funkcjonalny

Z517 to propozycja klasycznego domu z dachem dwuspadowym i opcją poddasza. Układ funkcjonalny zaprojektowano na planie prostokąta, a wejście jak i taras osłonięto zadaszeniami systemowymi. Elewacje wykończono białym tynkiem, płytami drewnopodobnymi oraz betonem architektonicznym. Całość sprawia, że dom mimo iż tak tradycyjny sprawia wrażenie nowoczesnego.
Parter podzielono na część dzienną po stronie lewej z otwartą kuchnią i dużymi przeszkleniami oraz część prywatną/nocną po stronie prawej. Mamy tu dwie przestronne sypialnie oraz łazienkę z miejscem na wannę. Pod centralnie umiejscowionymi schodami znalazło się miejsce na WC, które można przekształcić na schowek.

Poddasze, to otwarta przestrzeń gdzie wydzielono jedynie łazienkę. Wedle potrzeby, można wydzielić tu dodatkowe pokoje lub zrobić przestrzeń rekreacyjną.

Z517 to nowsza wersja projektu Z12. Ulepszony układ, schody z korytarza, dodatkowe WC czy większe pokoje.

Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z517 - Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.

Z517

126
Dom z możliwością adaptacji poddasza, dachem dwuspadowym i współczesną elewacją.
murowany
4 420
3 978

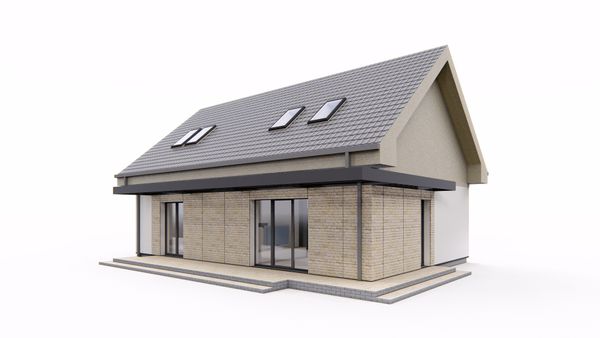

zobacz alternatywną kolorystykę domu
