    Gotowy projekt domu Zx216 - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym

    Zx216 odbicie lustrzane

    Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym
    murowany
    nowość!
    dostępność projektu: 31 dni roboczych
    6 570
    murowany
    nowość!
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    6 570
    Gotowy projekt domu Zx216 - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym
    Gotowy projekt domu Zx216 - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym
    Gotowy projekt domu Zx216 - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym
    Gotowy projekt domu Zx216 - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym

    Piwnica 4,1 / 53,1

    Garaż
    40,2 m²
    Pomieszczenie gospodarcze
    3,7 m²
    Hol+schody
    4,1 m² / 9,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym

    Parter 52,9

    Sień
    3,7 m²
    Hol+schody
    11,3 m²
    Gabinet
    6,7 m²
    Salon+kuchnia
    28,7 m²
    WC
    2,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym

    Piętro 72,0

    Hol
    7,8 m²
    Garderoba
    2,9 m²
    Pokój
    14,6 m²
    Pokój
    14,6 m²
    Garderoba
    2,4 m²
    Pokój
    14,7 m²
    Garderoba
    4,7 m²
    Łazienka
    7,6 m²
    Pralnia
    2,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom, z gabinetem, 3 pokojami na piętrze oraz garażem podziemnym

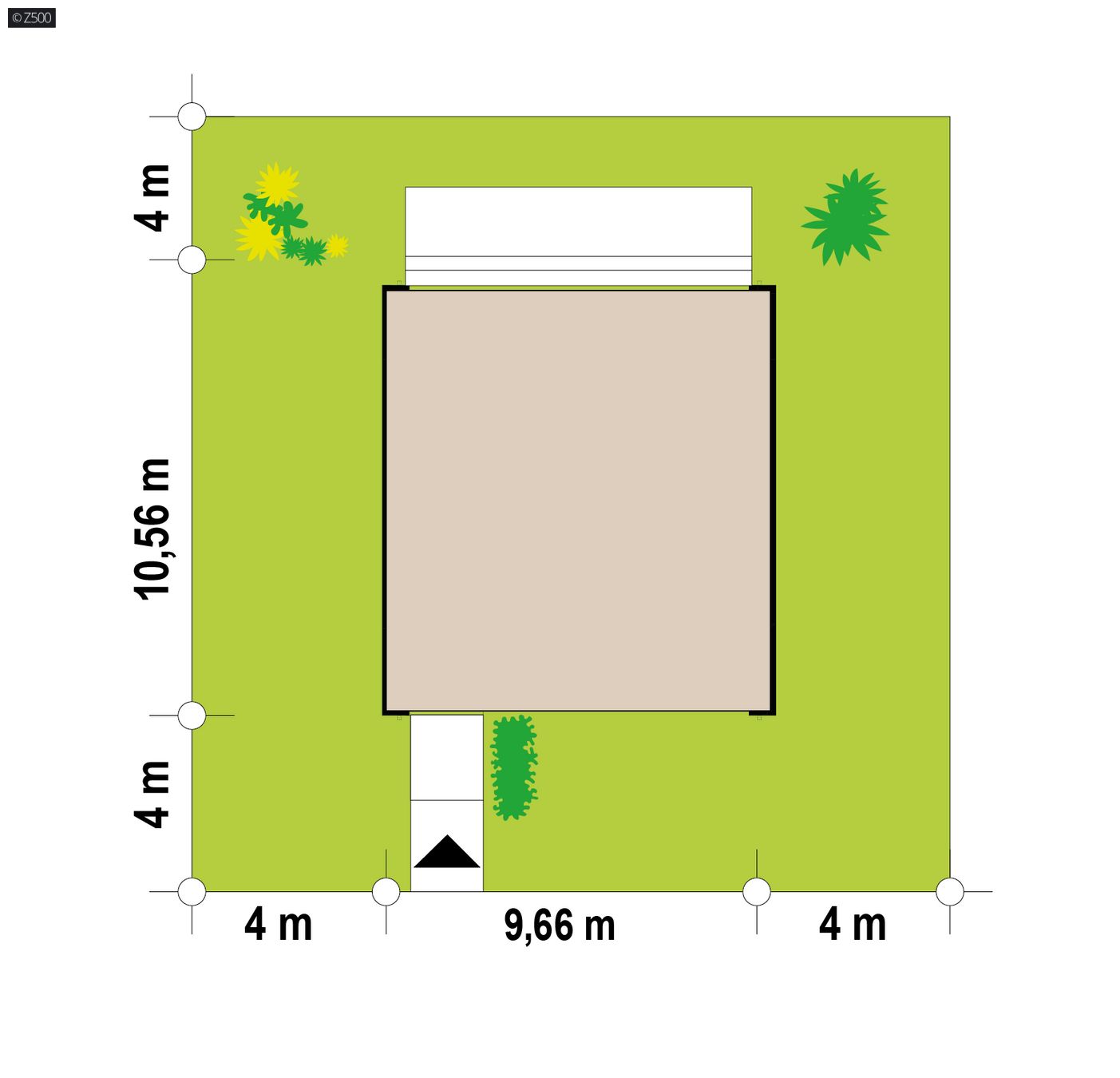

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    17,66 m
    długość
    18,56 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    9,66 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    129,1 / 178,0 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    102,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    40,2 m²
    Wysokość domu
    7,15 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    74,86 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    17,66 x 18,56 m

    Minimalne wymiary po adaptacji
    17,66 x 18,56 m
    Minimalne wymiary po adaptacji - są to wymiary jakie można uzyskać na etapie adaptacji po małych zmianach aby projekt pasował na mniejszą działkę.
    (Istnieje możliwość usunięcia okien w bocznych elewacjach, oraz nieznacznego powiększenia pozostałych okien w pokojach celem zmniejszenia minimalnych wymiarów działki)
    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Strop (piętro)
    żelbetowy
    Dach
    papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    pompa ciepła, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MP1Ściana zewnętrzna piwnicy
    MW1Ściana działowa
    MW2Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG3Posadzka piwnicy na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx216

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 344 850  229 900

    50%35%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    nowość!
    dostępność projektu: 31 dni roboczych
    6 570
    Zx216 to nowoczesny, funkcjonalny dom o prostej bryle. Posiada dach płaski oraz stropy w konstrukcji żelbetowej dzięki czemu uzyskano większe rozpiętości pomiędzy ścianami nośnymi. Dom dzięki prostej bryle jest tani w utrzymaniu. Dodatkowo na zmniejszenie kosztów wpływa pompa ciepła jako główne źródła ciepła. Duże nowoczesne horyzontalne okna zapewniają dobry dostęp światła dziennego.

    Główne wejście do domu znajduje się po lewej stronie elewacji w podcieniu. Wejście prowadzi do sieni i następnie do holu który oddziela część nocną od części dziennej. Na parterze znajduje się przestronny salon wraz z kuchnią i miejscem na duży stół. Obok znajduje się gabinet oraz toaleta. Koło niej istnieje możliwość utworzenia również spiżarki. Do holu na parterze można również dostać się poprzez część garażową która znajduje się na poziomie -1. Garaż jest przestronny dzięki czemu spokojnie zmieszczą się dwa samochody oraz miejsce do składowania. Oprócz niego jest również pomieszczenie gospodarcze z pompą ciepła. Pełne piętro w projekcie Zx216 pozwala na uniknięcie problemów związanych ze skosami. Znajdują się na nim 3 pokoje z wydzielonymi garderobami oraz pralnią i łazienką.

    Zx216 to funkcjonalny dom o nowoczesnym charakterze przeznaczony dla rodziny 2+2 lub nawet 2+3. Znakomicie spisze się na wąskiej działce na przykład w miejskiej zabudowie, a jego wyjątkowy wygląd przykuje uwagę niejednego przechodnia.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
