Z480
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Z480 odbicie lustrzane

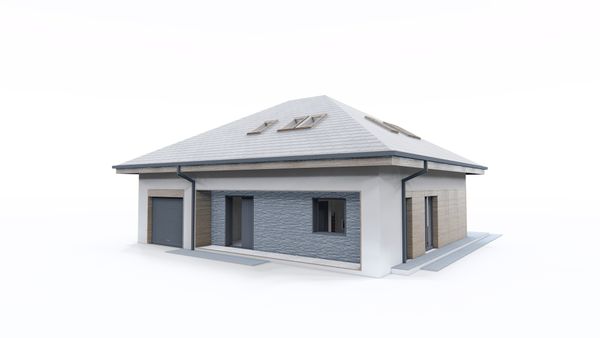

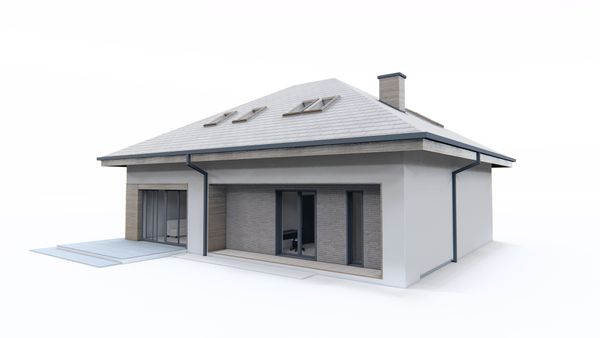

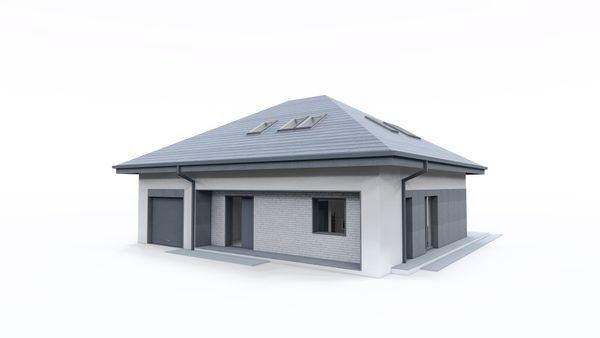

Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

koncepcja
koncepcja
koncepcja
koncepcja
lustrzane odbicie
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu Z480 - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

Parter 78,9 / 106,4

Sień
7,3 m²
Hol+schody
10,0 m²
Łazienka
2,7 m²
Garaż
22,0 m²
Pomieszczenie gospodarcze
5,5 m²
Pokój
12,3 m²
WC
1,9 m²
Salon+jadalnia
33,9 m²
Kuchnia
8,4 m²
Spiżarka
2,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

Poddasze 63,0 / 81,7

Hol
7,0 m²
Pokój
11,9 m² / 16,1 m²
Pokój
13,2 m² / 17,6 m²
Łazienka
7,7 m² / 9,7 m²
Gabinet
10,2 m² / 14,2 m²
Garderoba
2,1 m² / 4,1 m²
Pokój
10,9 m² / 12,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

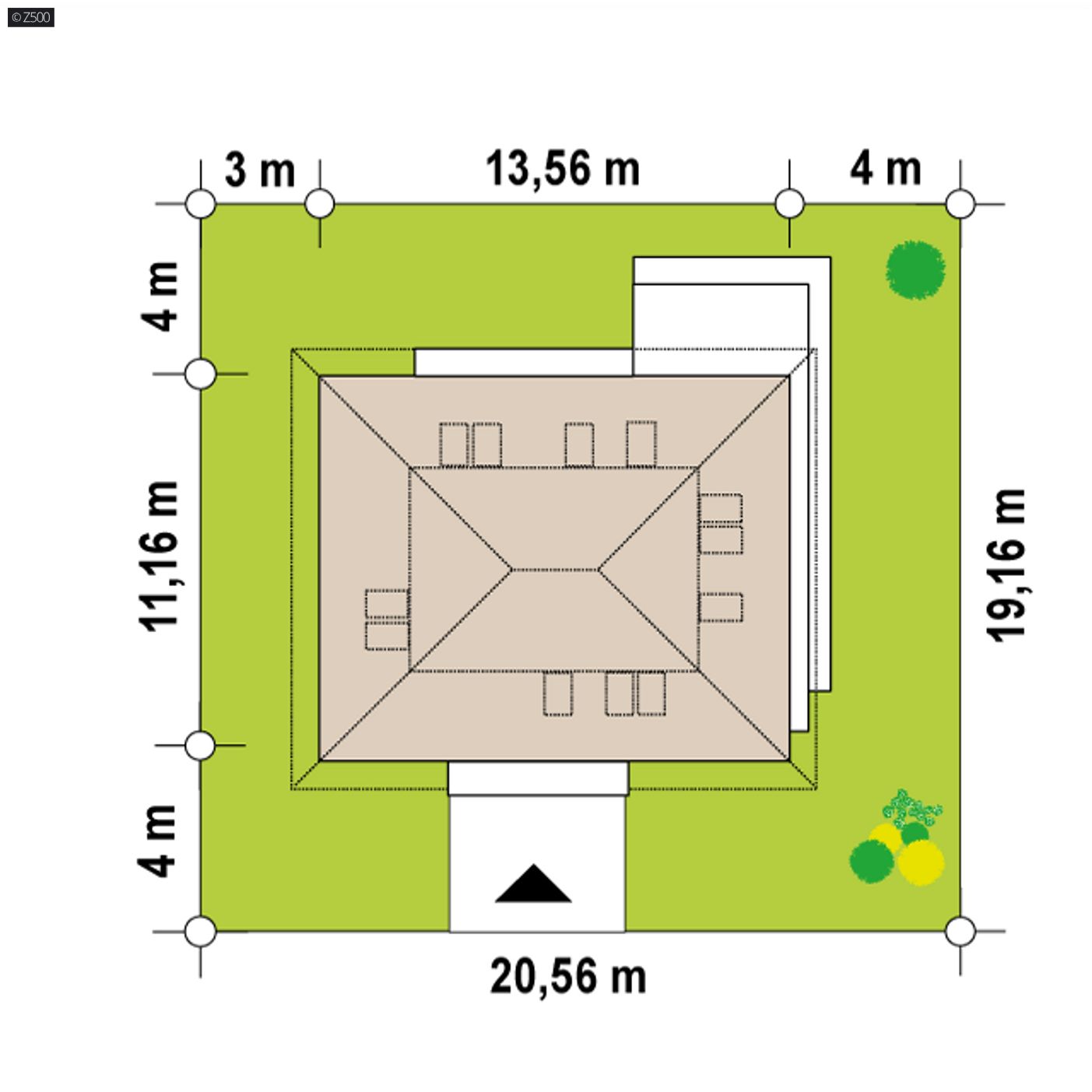

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,56 m
długość
19,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,56 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
141,9 / 188,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
151,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
22,0 m²
Kubatura
478,98 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,8 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
219,51 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,5 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,56 x 19,16 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z480

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
koncepcja
koncepcja
koncepcja
koncepcja
lustrzane odbicie

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

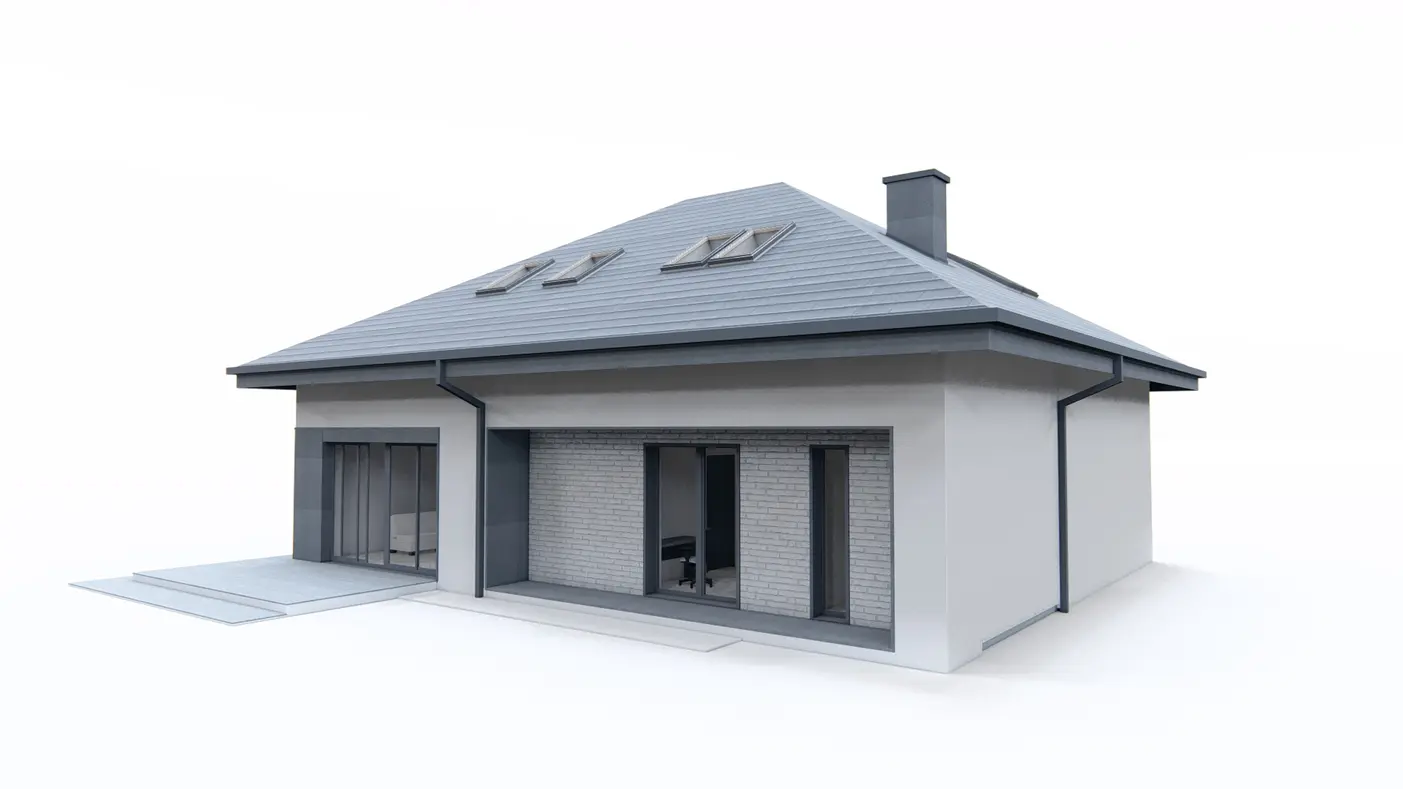

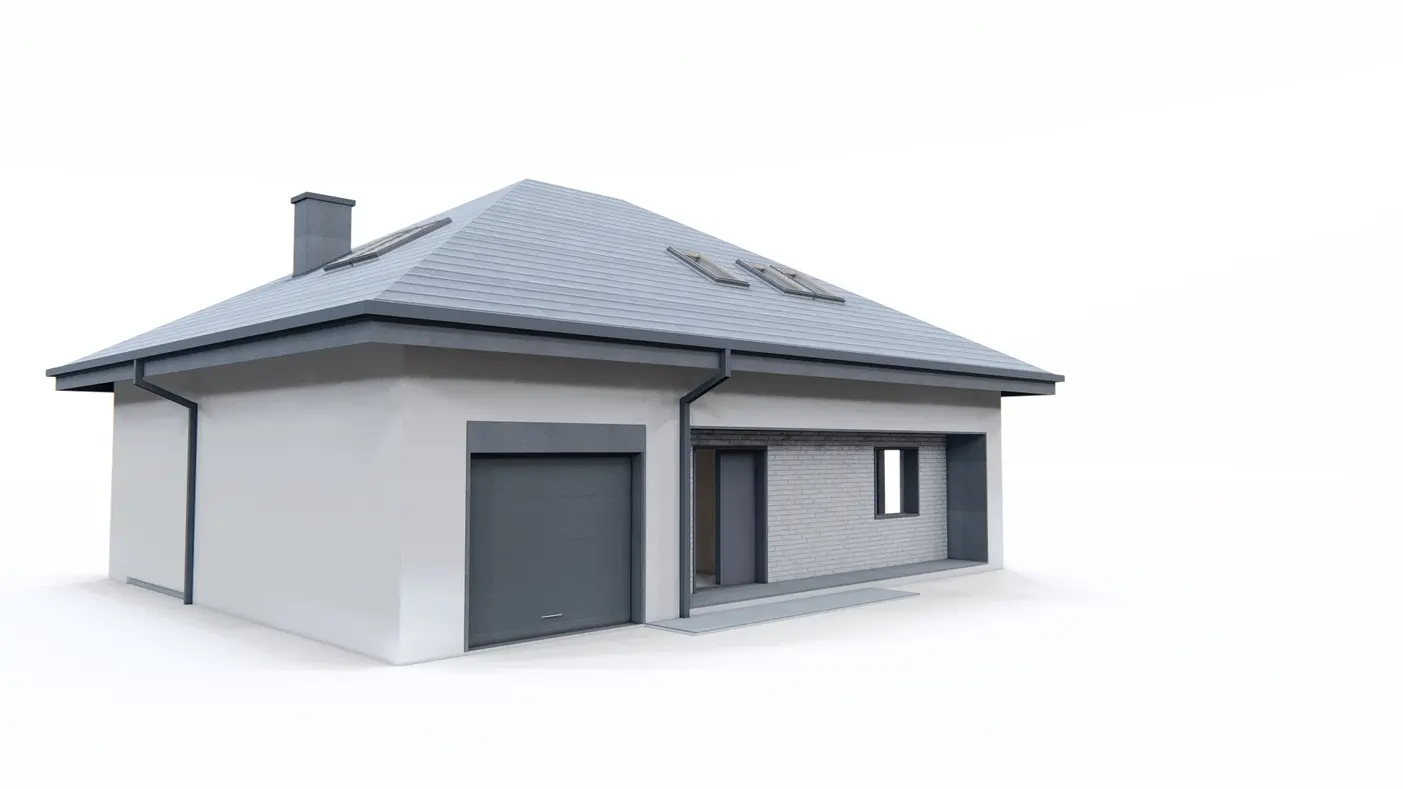

Z480 to dom z użytkowym poddaszem i garażem po lewej stronie. Elewacja wykonana została z białego tynku strukturalnego.

Jednostanowiskowy garaż idealnie współgra z resztą domu. Garaż połączony jest z pomieszczeniem gospodarczym. Warto zauważyć, że garaż można przekształcić w dodatkowe pomieszczenia mieszkalne.

Na parterze znajduje się kuchnia, spiżarka, salon łączony z jadalnią, pokój, WC oraz łazienka. Z salonu oraz kuchni można się bezpośrednio dostać na taras, a w holu znajdują się schody, które prowadzą na parter, gdzie umiejscowione zostały trzy pokoje, garderoba, gabinet oraz łazienka.

Projekt domu Z480 będzie idealnym rozwiązaniem dla osób, które cenią sobie nowoczesność oraz komfort powierzchni do ok. 200 m2. Jest to niezwykle uroczy i przyjemny w wyglądzie dom o dużych możliwościach aranżacji.

Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.
Gotowy projekt domu  - Parterowy dom z poddaszem użytkowym, garażem oraz dachem kopertowym.

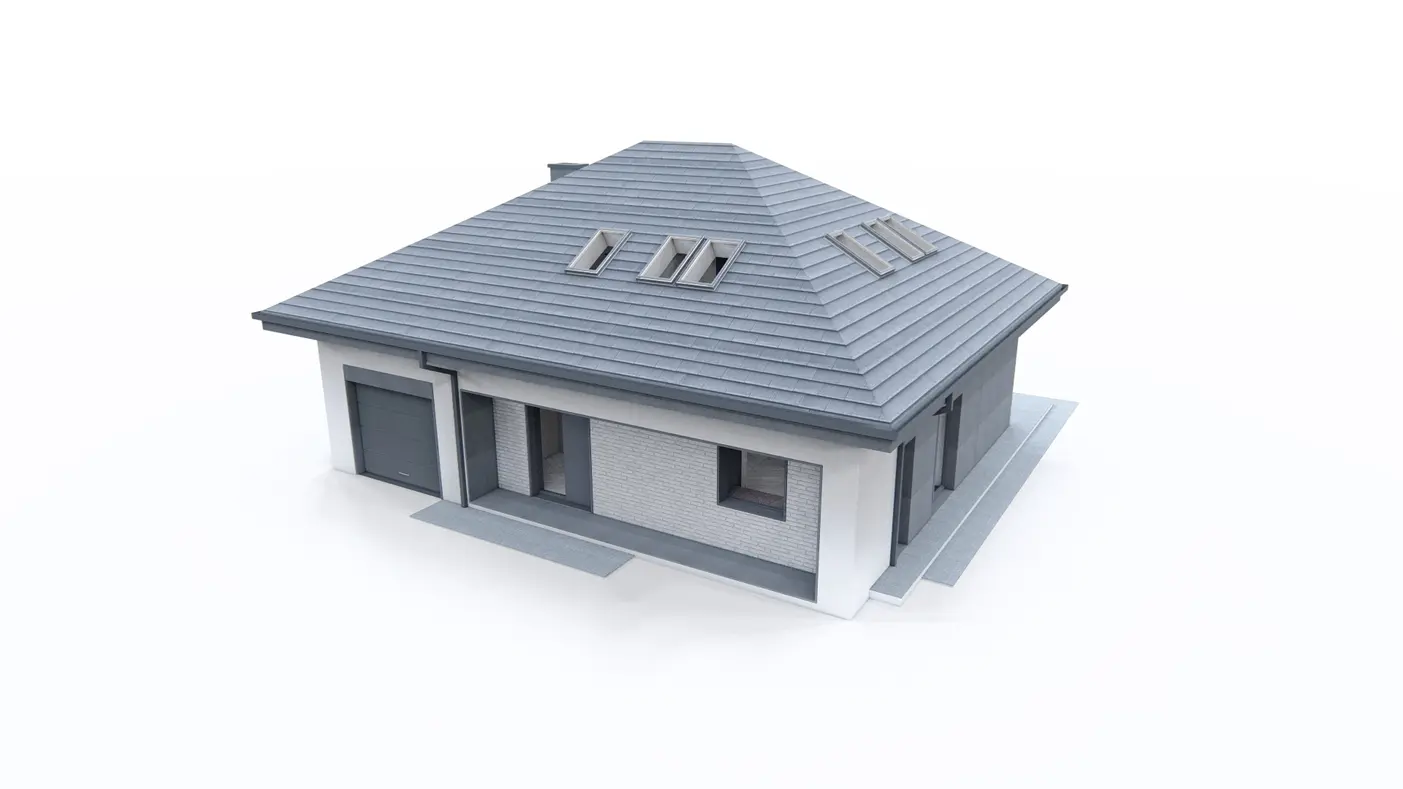

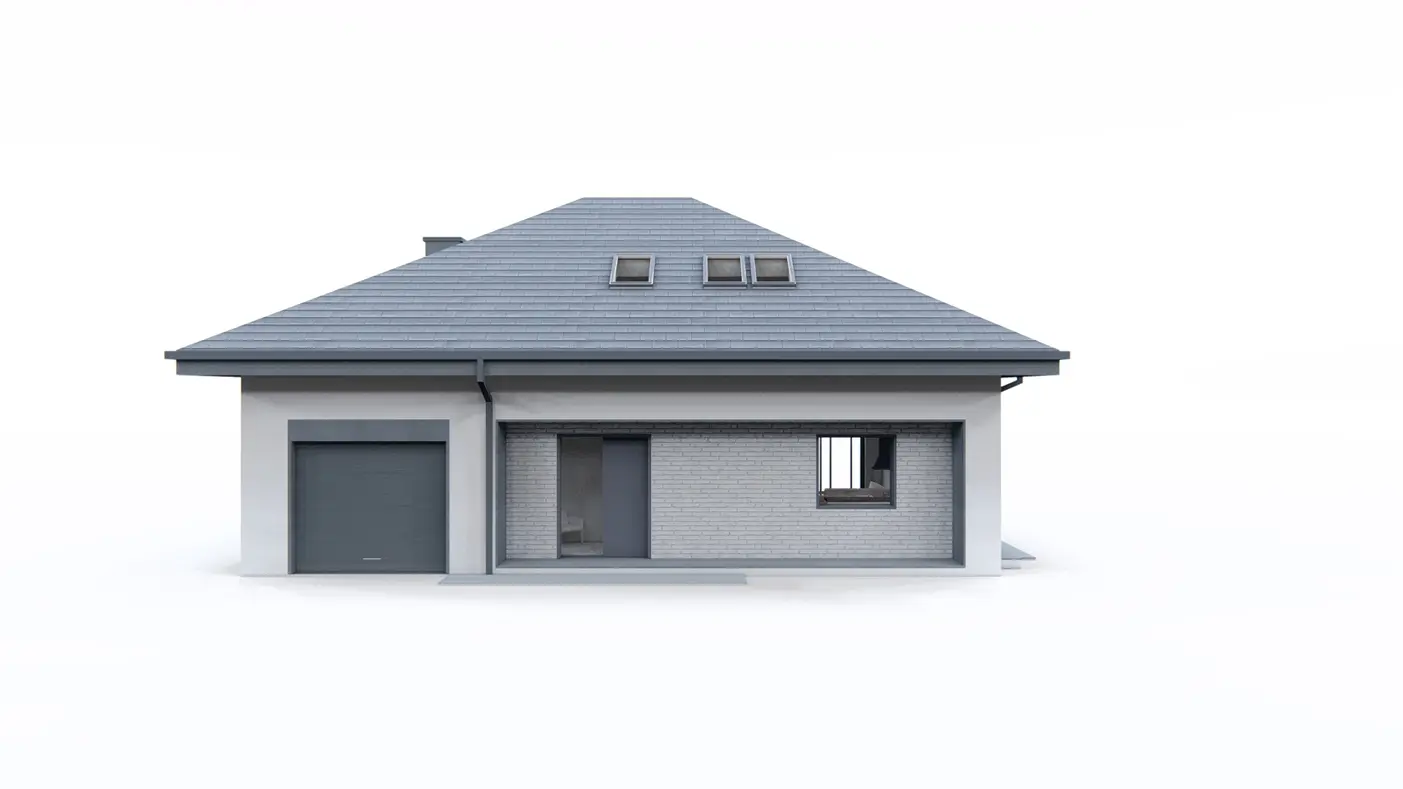

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

koncepcja
koncepcja

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Aneta
Witam, dostępność projektu to 31 dni roboczych, czyli będzie dostępny na stronie dopiero za tyle czy po zamówieniu ?
Pozdrawiam Aneta

Obsługa klienta

  • Usuń ze znajomych

Do Aneta : Dzień dobry

Projekt po zamówieniu zostanie wysłany do 31 dni roboczych.

Pozdrawiamy
